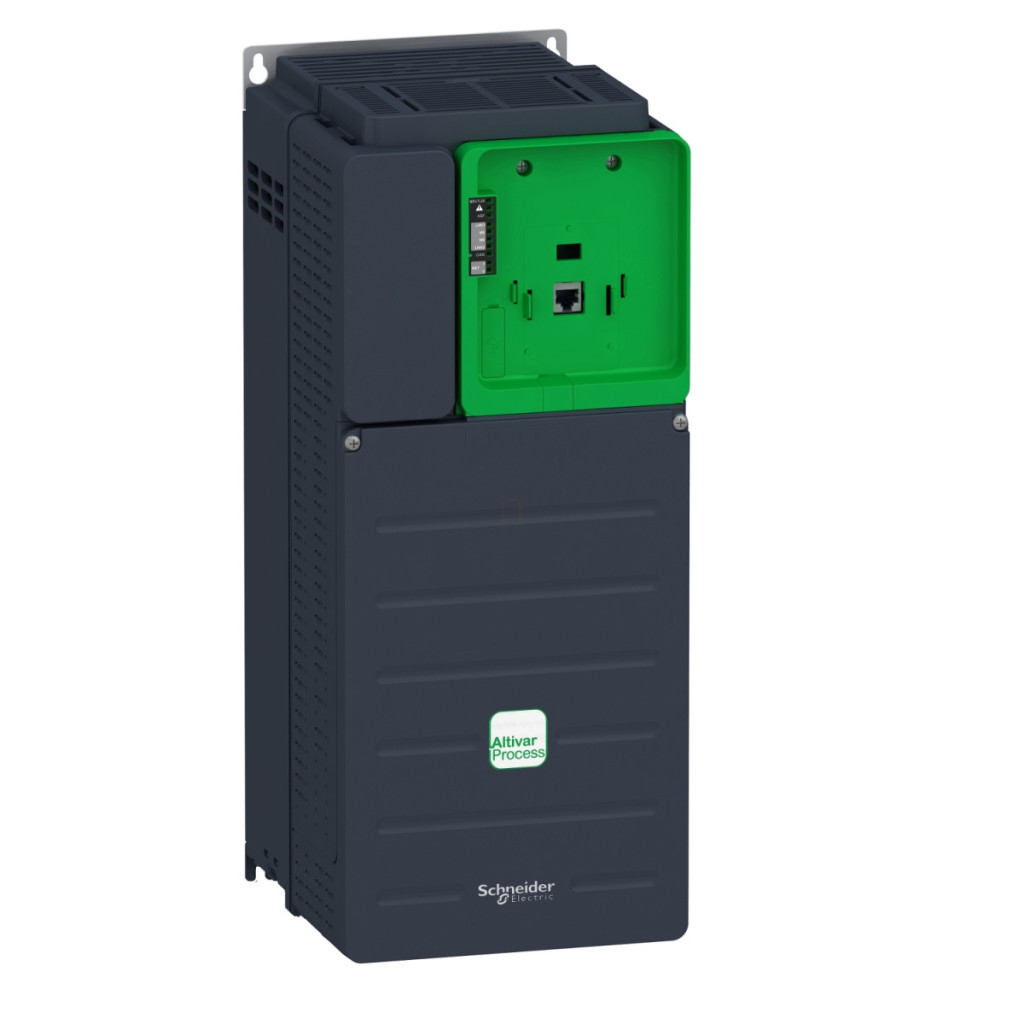

Convertoarele de frecvență Altivar Process ATV900 și ATV930 fac parte din gama de produse Schneider Electric dezvoltată pentru aplicații industriale profesionale. Modelul ATV930D22N4Z, cu o putere nominală de 22 kW, poate fi utilizat pe scară largă pentru controlul vitezei motoarelor asincrone și sincrone, iar designul său robust și capacitățile avansate de comunicare facilitează integrarea în medii industriale. Convertorul de frecvență poate fi conectat la o rețea trifazată de 380-480 V și acceptă mai multe protocoale de comunicare, inclusiv standardele Modbus serial, EtherNet/IP și Modbus TCP. Dispozitivul este echipat standard cu un chopper de frânare, care permite oprirea rapidă a motorului și gestionarea eficientă a energiei de frânare. Datorită clasei de protecție IP21, este protejat împotriva pătrunderii obiectelor solide mai mari de 12,5 mm și împotriva picurării apei din direcție verticală. Convertizorul de frecvență este capabil să controleze puterea motorului de 22 kW în aplicații cu sarcină normală și 18,5 kW în aplicații cu sarcină grea. Curentul de ieșire este de 46,3 A pentru sarcini normale și de 39,2 A pentru sarcini grele la o frecvență de comutare de 4 kHz. Dispozitivul are o gamă largă de temperaturi de funcționare (-15...50 °C fără reducerea sarcinii, 50...60 °C cu reducere a puterii) și poate fi utilizat la altitudini de până la 4800 de metri deasupra nivelului mării (cu o reducere a curentului de 1% la fiecare 100 de metri peste 1000 de metri). Funcțiile sale de control includ moduri de cuplu variabil și cuplu constant, permițând optimizarea pentru diferite tipuri de aplicații. Funcționarea în patru cadrane permite unității de acționare să gestioneze modurile motor și generator în ambele sensuri de rotație. Frecvența maximă de ieșire este de 599 Hz, ceea ce oferă o gamă largă de viteze. Dispozitivul include, de asemenea, o funcție de frânare cu injecție de curent continuu, care permite oprirea fără o rezistență de frânare externă în anumite aplicații. În ceea ce privește funcțiile de siguranță, ATV930D22N4Z dispune de funcțiile Safe Torque Off (STO), Safely Limited Speed (SLS), Safe brake management (SBC/SBT) și Safe Stop 1 (SS1), care sunt conforme cu standardele de siguranță IEC 61508 și IEC 13849-1. Dispozitivul are numeroase protecții atât pentru motor, cât și pentru unitate, inclusiv protecție împotriva supraîncălzirii, supracurentului, supratensiunii, pierderii de fază și defectului la împământare. Dimensiunile fizice ale dispozitivului sunt 195 mm lățime, 480 mm înălțime, 225,5 mm adâncime, cu o greutate netă de 13,7 kg. Se montează vertical, cu o deviere de ±10 grade.
Schneider Electric Altivar Process ATV930 - Date tehnice ATV930D22N4Z
Specificații generale
Familia de produse: Altivar Process ATV900
Tip: ATV930
Număr de piesă: ATV930D22N4Z
Aplicație: Controlul proceselor industriale
Tip componentă: Convertizor de frecvență
Versiune: Versiune standard cu chopper de frânare încorporat
Dispozitive țintă: Motoare sincrone, Motoare asincrone
Putere nominală a motorului: 22,0 kW la sarcină normală, 18,5 kW la sarcină mare
Caracteristici electrice
Număr de faze: 3 faze
Tensiune de alimentare: 380...480 V, -15...+10%
Frecvența rețelei: 50...60 Hz (±5%)
Curent nominal de ieșire: 46,3 A la sarcină normală, 39,2 A la sarcină mare (la 4 kHz)
Tensiune maximă de ieșire: 480 V
Frecvență maximă de ieșire: 599 Hz
Curent tranzitoriu maxim: 55,6 A timp de 60 de secunde (sarcină normală), 58,8 A timp de 60 de secunde (sarcină mare)
Putere aparentă: 28,6 kVA la 480 V (sarcină normală), 24,9 kVA la 480 V (sarcină mare)
Filtru EMC: integrat, cu opțiune placă EMC
Comunicare
Standard: Modbus serial, EtherNet/IP, Modbus TCP
Module de expansiune opționale: Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen (cu opțiuni multiple de conectare), Ethernet Powerlink
Viteză de transmisie: 10/100 Mbit/s (Ethernet IP/Modbus TCP), 4,8-38,4 kbit/s (Modbus serial)
Format date: 8 biți, paritate configurabilă pară, impară sau fără paritate (Modbus serial)
Funcții I/O
Intrări digitale: 10 (DI1-DI8 programabile, STOA, STOB legate de siguranță)
Ieșiri digitale: 2 ieșiri logice/impulsuri (max. 30 V c.c.)
Intrări analogice: 3 (AI1-AI3, configurabile prin software 0-10 V/0-20 mA/4-20 mA)
Ieșiri analogice: 2 (AQ1-AQ2, configurabile prin software 0-10 V/0-20 mA)
Ieșiri releu: 3 (indicator de defect R1, relee secvențiale R2-R3)
Funcții de siguranță
STO (oprire sigură a cuplului): Da
SLS (viteză limitată în condiții de siguranță): Da
SBC/SBT (gestionare sigură a frânei): Da
SS1 (oprire sigură 1): Da
Caracteristici fizice
Metodă de montare: Poate fi montat într-un dulap
Protecție: IP21
Lățime: 195 mm
Înălțime: 480 mm
Adâncime: 225,5 mm
Greutate netă: 13,7 kg
Condiții de funcționare
Temperatură de funcționare: -15...50 °C (fără reducere), 50...60 °C (cu reducere) Umiditate relativă: 5...95% (fără condens) Altitudine de funcționare: max. 4800 m (peste 1000 m cu reducere de curent de 1% la fiecare 100 m) Nivel de zgomot: 59,5 dB Rezistență la vibrații: 1,5 mm vârf-la-vârf (f = 2...13 Hz), 1 g (f = 13...200 Hz)
