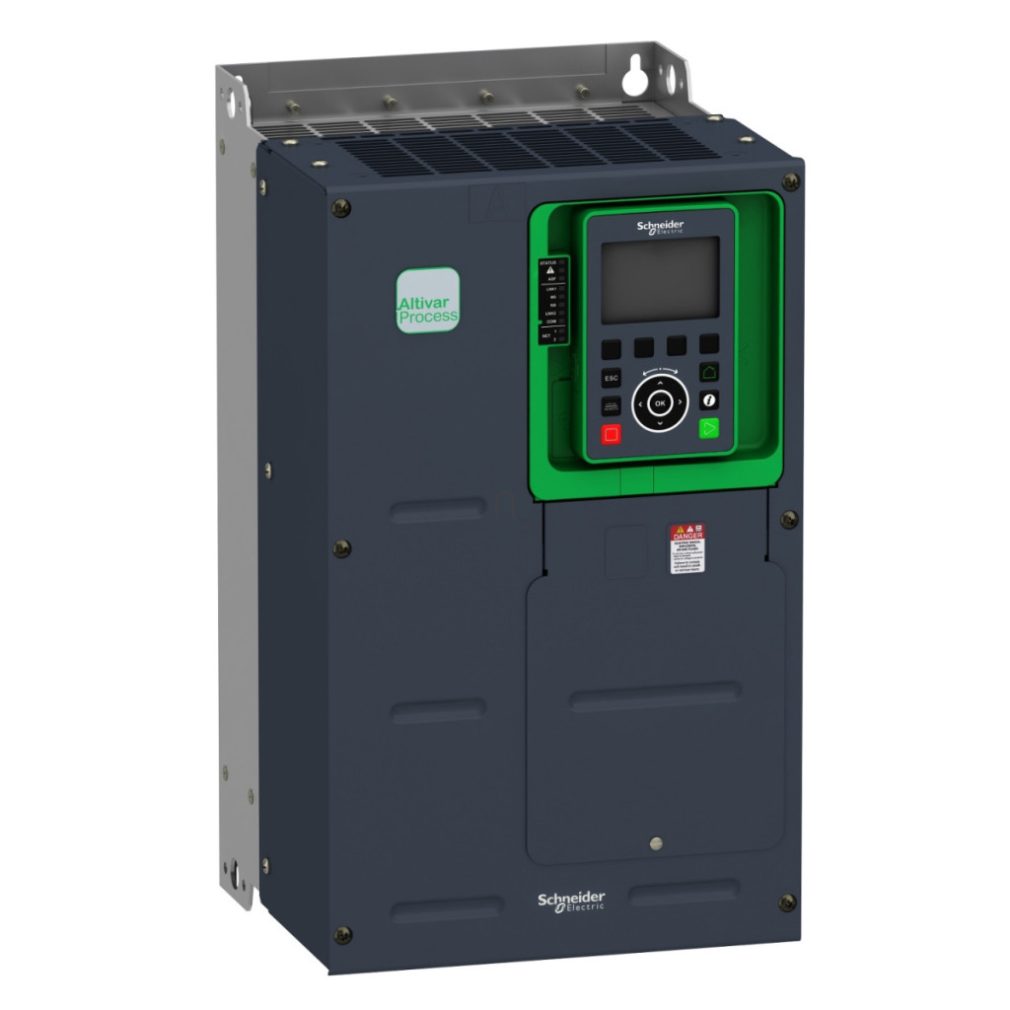

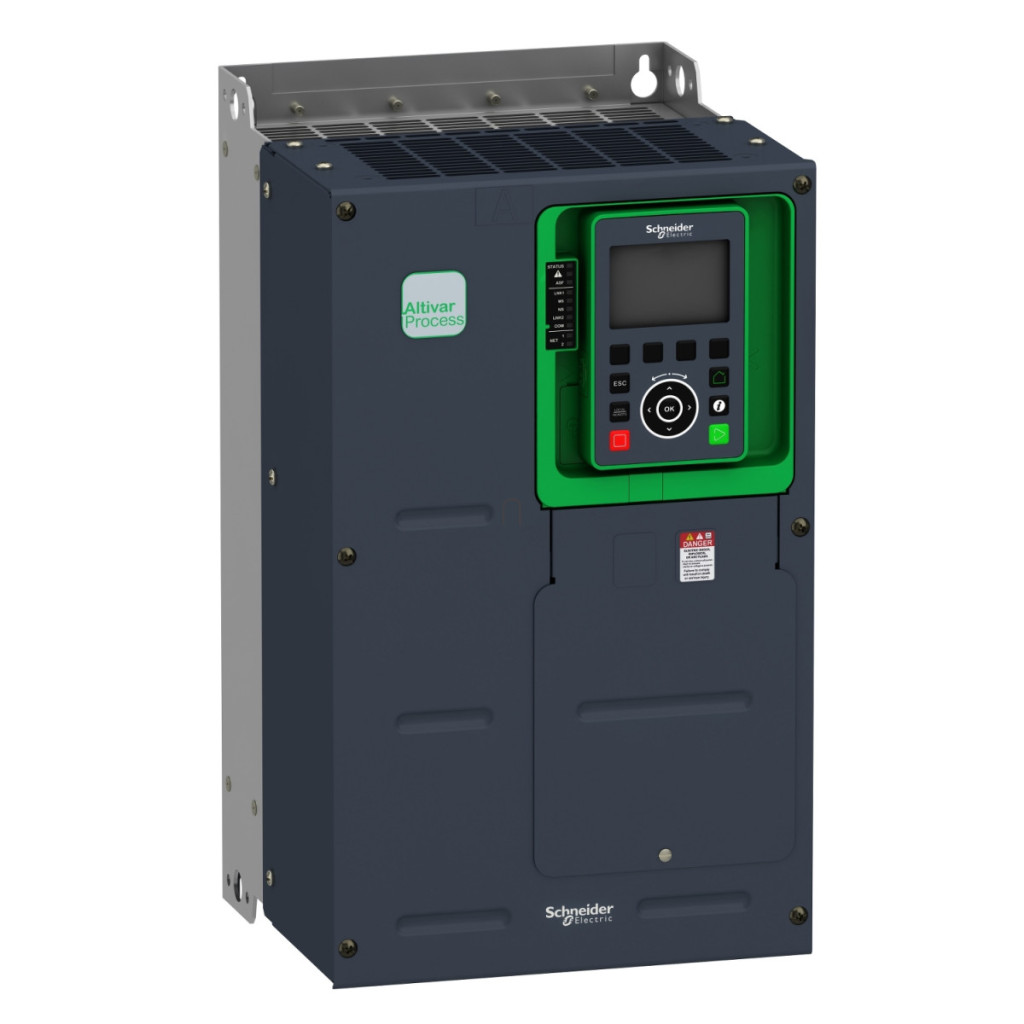

ATV930D22Y6 din seria Altivar Process ATV900 este un convertizor de frecvență versatil, conceput pentru utilizare industrială, produs de Schneider Electric. Acest dispozitiv de înaltă performanță este conceput special pentru aplicații de control al proceselor și reprezintă alegerea ideală pentru medii în care sunt necesare un control precis al motorului și o funcționare fiabilă. La proiectarea acestui convertizor trifazat de 22 kW, 500-690 V, inginerii Schneider Electric au acordat o atenție deosebită versatilității și flexibilității. ATV930D22Y6 este capabil să controleze atât motoare asincrone, cât și sincrone, acoperind o gamă extrem de largă de aplicații. Rezistența de frânare încorporată este un avantaj suplimentar, în special în aplicațiile în care este necesară o decelerare rapidă sau în care funcționarea regenerativă a motorului este obișnuită. ATV930D22Y6 oferă o gamă extrem de largă de opțiuni de comunicare. În plus față de protocoalele seriale Modbus, Modbus TCP și EtherNet/IP încorporate, acesta poate fi extins cu module opționale pentru a include protocoalele Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen și Ethernet Powerlink. Această flexibilitate de comunicare permite integrarea convertizorului în aproape orice sistem de automatizare industrială, fie că este vorba de o instalație nouă, de o extindere sau de o modernizare a unui sistem existent. ATV930D22Y6 oferă un curent de ieșire continuu de 29 A în condiții normale de funcționare și de 24 A sub sarcină mare, la o frecvență de comutare de 4 kHz. Unitatea are o putere nominală de 18,5 kW în condiții normale de funcționare și de 15 kW sub sarcină mare. Frecvența maximă de ieșire este de 599 Hz, ceea ce permite o gamă largă de viteze pentru motoarele controlate. Capacitatea de patru cadrane asigură că motorul poate accelera și decelera atât în direcția înainte, cât și în cea inversă, permițând un control extrem de precis al mișcării. Convertizorul are un filtru EMC încorporat pentru a minimiza interferențele electromagnetice și poate fi completat opțional cu o placă EMC pentru o compatibilitate electromagnetică și mai bună. Gradul de protecție IP21 oferă o protecție adecvată împotriva prafului și umezelii în majoritatea mediilor industriale, iar certificarea UL Tip 1 asigură conformitatea cu standardele internaționale.
Schneider Electric Altivar Process ATV930 - ATV930D22Y6 - convertizor de frecvență, 22 kW, 3f, 230 VAC, IP21, montabil pe perete, cu unitate de frânare Date tehnice
Date de bază
Familia de produse: Altivar Process ATV900
Aplicație specifică produsului: Controlul proceselor industriale
Tipul produsului: Convertizor de frecvență
Versiune: Versiune standard, cu rezistență de frânare
Aplicația dispozitivului: Utilizare industrială
Utilizare prevăzută: Pentru motoare asincrone și sincrone
Caracteristici electrice
Număr de faze de rețea: 3 faze
Tensiune nominală de alimentare: 500...690 V (-15...+10%)
Frecvență de rețea: 50...60 Hz (±5%)
Curent nominal de ieșire: 29,0 A
Puterea motorului: 18,5 kW în funcționare normală, 15,0 kW sub sarcină mare
Curent continuu de ieșire: 29 A la 4 kHz în funcționare normală, 24 A la 4 kHz sub sarcină mare
Tensiune maximă de ieșire: 690 V
Frecvență maximă de ieșire: 599 Hz
Curent de alimentare: 27,6 A la 500 V (funcționare normală), 23,2 A la 500 V (sarcină mare), 26,0 A la 690 V (funcționare normală), 23,0 A la 690 V (sarcină mare)
Comunicare
Protocol port de comunicare: Modbus serial, Modbus TCP, EtherNet/IP
Module opționale: Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen, Ethernet Powerlink
Viteză de transmisie: 10/100 Mbit/s (Ethernet IP/Modbus TCP), 4,8/9,6/19,2/38,4 kbit/s (Modbus serial)
Protecție și siguranță
Protecție IP: IP21
Protecție conform UL: UL tip 1
Funcții de siguranță: Oprire cuplu de siguranță (STO), Oprire sigură 1 (SS1), Viteză limitată în siguranță (SLS), Gestionare sigură a frânei (SBC/SBT)
Filtru EMC: Încorporat, cu opțiune placă EMC
Caracteristici fizice
Metodă de montare: Montare pe perete
Lățime: 246 mm
Înălțime: 420 mm
Adâncime: 242 mm
Condiții de mediu
Temperatură de funcționare: -15...50 °C (fără reducere a puterii), 50....60 °C (cu reducere a performanței) Altitudine de funcționare: ≤ 1000 m fără reducere a performanței, 1000...4800 m cu reducere a curentului de 1% la fiecare 100 m Umiditate relativă: 5...95% fără condensare
Nivel de zgomot: 58 dB
Rezistență la vibrații: 1,5 mm vârf la vârf (f= 2...13 Hz), 1 g (f= 13...200 Hz) Rezistență la impact: 15 g pentru până la 11 ms
