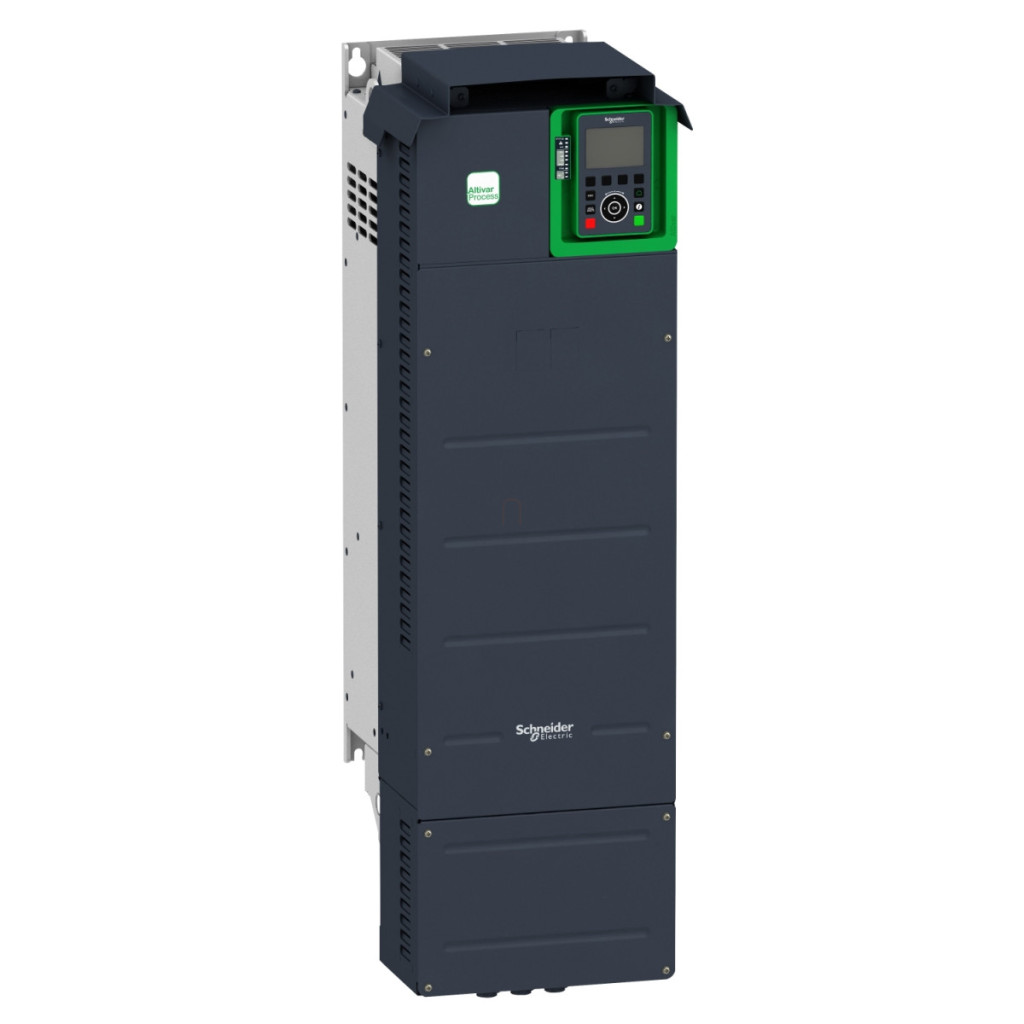

Convertorul de frecvență Altivar Process ATV900 seria ATV930D30M3C este soluția industrială profesională a Schneider Electric, fiind alegerea perfectă pentru diverse aplicații industriale, în special în domeniul controlului proceselor. Această versiune cu alimentare trifazată de 30 kW, 200-240 V, este un dispozitiv extrem de versatil și fiabil pentru controlul motoarelor sincrone și asincrone. Dispozitivul are un grad de protecție IP21, care oferă o protecție adecvată împotriva prafului și a picăturilor de apă, făcându-l sigur pentru utilizare în diverse medii industriale. Designul său montabil pe perete permite opțiuni flexibile de instalare. Dispozitivul are o lățime de 290 mm, o înălțime de 922 mm și o adâncime de 325,5 mm și cântărește 56,6 kg. Convertorul de frecvență oferă un curent de ieșire continuu de 123 A sub sarcină normală și 92,6 A sub sarcină crescută la o frecvență de comutare de 2,5 kHz. Este extrem de flexibil în ceea ce privește opțiunile de comunicare, suportând protocoalele Modbus serial, Modbus TCP și EtherNet/IP ca standard. Poate fi extins cu module de comunicare opționale suplimentare, permițând utilizarea protocoalelor Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen și Ethernet Powerlink, de exemplu. Dispozitivul oferă o viteză de transmisie de 10/100 Mbit/s pentru Ethernet IP/Modbus TCP, în timp ce comunicația serială Modbus funcționează la viteze de 4,8, 9,6, 19,2 sau 38,4 kbit/s. ATV930D30M3C oferă o serie de caracteristici avansate pentru controlul motorului. Dispozitivul funcționează în modul cu patru cadrane și acceptă diverse profiluri de control al motorului: standard cu cuplu constant, mod cuplu optimizat, standard cu cuplu variabil pentru motoare asincrone și moduri de control al motorului cu magnetism constant și cu reluctanță sincronă pentru motoare sincrone. Frecvența maximă de ieșire este de 599 Hz, iar rampele de accelerare și decelerare pot fi reglate liniar între 0,01 și 9999 secunde și controlate separat. Dispozitivul include mai multe funcții de siguranță, printre care Safe Torque Off (STO), Safely Limited Speed (SLS), Safe Brake Management (SBC/SBT) și Safe Stop 1 (SS1). Aceste funcții respectă cele mai înalte standarde de siguranță, permițând utilizarea convertizorului de frecvență în aplicații critice. În ceea ce privește opțiunile de intrare și ieșire, ATV930D30M3C are 10 intrări digitale (dintre care 2 pot fi configurate ca intrări de impulsuri), 3 intrări analogice (tensiune sau curent), 2 ieșiri digitale (dintre care una poate fi configurată ca ieșire de impulsuri) și 2 ieșiri analogice. În plus, dispozitivul are 3 ieșiri releu pentru diverse sarcini de control. Intrările digitale pot fi operate cu logică pozitivă sau negativă și pot fi programate până la 16 viteze prestabilite. Dispozitivul are o gamă largă de funcții de protecție care protejează atât motorul, cât și convertizorul de frecvență în sine. Acestea includ protecție împotriva supraîncălzirii motorului și a convertizorului de frecvență, defectarea fazei de ieșire, protecție împotriva supracurentului, scurtcircuitului și supratensiunii, precum și o serie de alte funcții avansate de protecție. În ceea ce privește parametrii de mediu, convertizorul de frecvență poate fi utilizat între -15 și 50 °C fără reducerea puterii nominale, iar între 50 și60 °C cu o reducere a performanței. Dispozitivul poate fi utilizat fără reducerea puterii până la o altitudine de 1000 m deasupra nivelului mării și cu o reducere a performanței de 1% / 100 m între 1000 și 4800 m.
Schneider Electric Altivar Process ATV930 - Date tehnice ATV930D30M3C
Caracteristici generale
Familia de produse: Altivar Process ATV900
Aplicație specifică produsului: Controlul proceselor industriale
Tipul produsului sau al componentei: Convertizor de frecvență
Versiune: Design standard, fără chopper de frânare
Domeniu de aplicare: Aplicații industriale
Utilizare prevăzută: Motoare sincrone, motoare asincrone
Număr de faze de rețea: 3 faze
Metodă de montare: Montare pe perete
Parametri electrici
Curent de ieșire continuu: 123 A la 2,5 kHz sub sarcină normală, 92,6 A la 2,5 kHz sub sarcină crescută
Tensiune nominală de alimentare: 200...240 V -15...10 %
Toleranță relativă simetrică a tensiunii de rețea: 10% Toleranță relativă simetrică a frecvenței rețelei: 5% Curent nominal de ieșire: 123,0 A Puterea motorului: 30,0 kW la sarcină normală, 22,0 kW la sarcină crescută Filtru EMC: Integrat, cu opțiune placă EMC Clasa de protecție IP: IP21 Tip de protecție: UL tip 1 Opțiuni de comunicare Protocol port de comunicare: Modbus serial, Modbus TCP, EtherNet/IP Module de expansiune opționale: Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen cu diverse moduri de conectare, extensoare I/O digitale și analogice, module de interfață encoder
Viteză de transmisie: Ethernet 10/100 Mbit/s pentru IP/Modbus TCP, 4,8, 9,6, 19,2, 38,4 kbit/s pentru Modbus serial
Format date: 8 biți, configurabil ca paritate pară, impară sau fără paritate
Număr de adrese: 1...247 pentru Modbus serial
Intrări și ieșiri
Număr de intrări digitale: 10
Tip intrare digitală: DI1...DI8 programabil, 24 V CC, impedanță 3,5 kOhm
DI7, DI8 programabile ca intrări de impulsuri: 0...30 kHz, 24 V CC
STOA, STOB oprire cuplu de siguranță, 24 V c.c., impedanță >2,2 kOhm
Număr de ieșiri digitale: 2
Număr de intrări analogice: 3
Tip intrare analogică: AI1, AI2, AI3 tensiune configurabilă prin software: 0...10 V CC, impedanță 30 kOhm, rezoluție 12 biți
AI1, AI2, AI3 curent configurabil prin software: 0...20 mA/4...20 mA, impedanță 250 Ohm, rezoluție 12 biți
Număr de ieșiri analogice: 2
Număr de ieșiri releu: 3
Caracteristici de control al motorului
Funcționare în 4 cadrane: Da
Profil de control motor asincron: Standard cuplu constant, Mod cuplu optimizat, Standard cuplu variabil
Profil de control motor sincron: Motor cu magnet permanent, Motor sincron cu reluctanță
Frecvență maximă de ieșire: 599 Hz
Rampă de accelerare și decelerare: Liniară, reglabilă individual 0,01...9999 s Compensare alunecare motor: Reglabilă, Dezactivată, Nu este disponibilă pentru motoarele cu magneți permanenți, Automat în funcție de sarcină Frecvență de comutație: 1...8 kHz reglabilă, 2,5...8 kHz cu reducere a puterii nominale
Frecvență nominală de comutare: 2,5 kHz
Caracteristici mecanice și de mediu
Lățime: 290 mm
Înălțime: 922 mm
Adâncime: 325,5 mm
Rezistență la mediu: Clasa de rezistență la contaminare chimică 3C3, Clasa de rezistență la contaminare cu praf 3S3
Umiditate relativă: 5...95% fără condensare
Temperatură ambiantă de funcționare: -15...50 °C (fără reducere a puterii), 50...60 °C (cu reducere a puterii)
Altitudine de funcționare: <= 1000 m fără reducere a puterii, 1000...4800 m cu reducere a curentului de 1 % / 100 m
Poziție de funcționare: verticală +/- 10 grade
Nivel de zgomot: 68,3 dB
Funcții de siguranță
Viteză limitată în condiții de siguranță (SLS): Da
Control sigur al frânei (SBC/SBT): Da
Oprire sigură 1 (SS1): Da
Oprire sigură a cuplului (STO): Da
