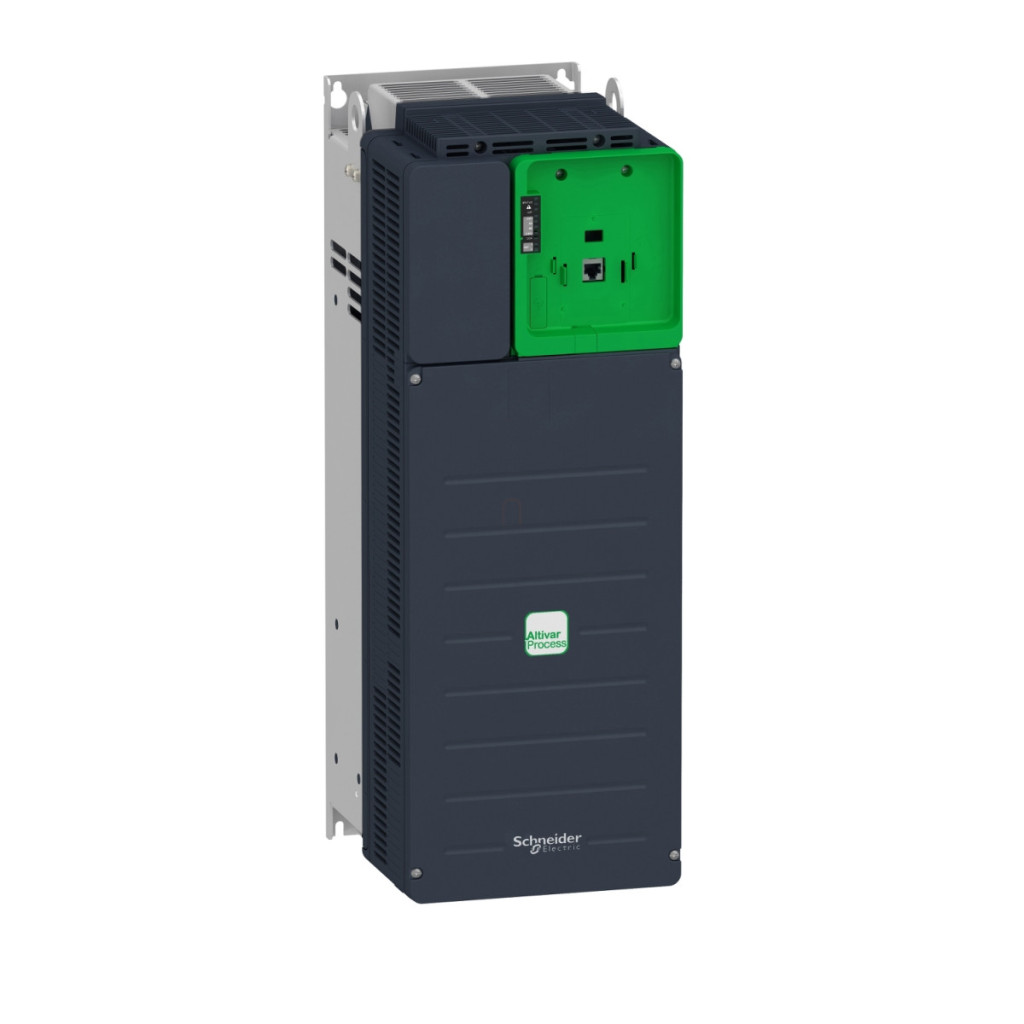

Convertorul de frecvență ATV930D30N4Z din familia de produse Altivar Process ATV900 este un dispozitiv extrem de versatil, optimizat pentru controlul proceselor industriale, ideal pentru controlul motoarelor sincrone și asincrone. Fabricat de Schneider Electric, dispozitivul poate fi utilizat într-o rețea trifazată de 380-480 V, cu o putere nominală de 30 kW în condiții normale de funcționare sau de 22 kW în condiții de funcționare intensă. Această versiune integrată în dulap are protecție IP20, dar oferă și protecție IP21 atunci când este instalată corect. Dispozitivul are o serie de caracteristici inteligente care îl fac deosebit de valoros în aplicațiile industriale. Chopperul de frânare încorporat permite frânarea rapidă și eficientă a motorului, permițând poziționarea și controlul precis. ATV930D30N4Z este extrem de flexibil în ceea ce privește opțiunile de comunicare: include protocoale seriale Modbus, Ethernet/IP și Modbus TCP ca standard, dar pot fi conectate și o serie de module de comunicare suplimentare, cum ar fi Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen și Ethernet Powerlink. Dispozitivul are, de asemenea, trei sloturi de expansiune (sloturile A/B/C) care pot fi utilizate pentru instalarea modulelor de expansiune I/O digitale și analogice, a modulelor de expansiune releu și a diverselor module de interfață encoder, ceea ce îl face perfect personalizabil pentru aplicații specifice. Convertorul de frecvență oferă performanțe remarcabile: în condiții normale de funcționare, este capabil să furnizeze un curent de ieșire continuu de 61,5 A la o frecvență de comutare de 4 kHz, în timp ce în condiții de funcționare intensă funcționează la 46,3 A. Frecvența maximă de ieșire este de 599 Hz, ceea ce permite o gamă extrem de largă de aplicații. O caracteristică specială a dispozitivului este funcționarea în patru cadrane, care permite funcționarea atât a motorului, cât și a generatorului în ambele sensuri de rotație. În ceea ce privește funcțiile de siguranță, ATV930D30N4Z are mai multe protecții, cum ar fi Safe Torque Off (STO), Safe Stop 1 (SS1) și Safely Limited Speed (SLS). Aceste funcții sunt conforme cu standardele de siguranță IEC 61508 și IEC 13849-1, asigurând protecție maximă pentru echipamente și personalul de operare. Dispozitivul are, de asemenea, o serie de funcții de protecție atât pentru motor, cât și pentru el însuși, inclusiv protecție împotriva supraîncălzirii, supracurentului, pierderii de fază și supratensiunii și subtensiunii.
Date tehnice Schneider Electric Altivar Process ATV930D30N4Z
Caracteristici generale
Tipul produsului: Altivar Process ATV900, seria ATV930
Aplicație: Controlul proceselor industriale
Tip componentă: Convertizor de frecvență (acționare cu viteză variabilă)
Versiune: Chopper de frânare încorporat, versiune standard
Domeniu de aplicare: Aplicații industriale
Compatibilitate tip motor: Motoare asincrone, motoare sincrone
Caracteristici electrice
Tensiune de alimentare: trifazată, 380-480 V (-15%...+10%)
Frecvența rețelei: 50-60 Hz (±5%)
Curent nominal de ieșire: 61,5 A în funcționare normală, 46,3 A în funcționare intensivă (la frecvență de comutație de 4 kHz)
Puterea motorului: 30 kW în funcționare normală, 22 kW în funcționare intensivă
Filtru EMC: Integrat, cu opțiune de panou EMC
Frecvență maximă de ieșire: 599 Hz
Frecvență de comutare: reglabilă între 2 și 16 kHz, între 4 și 16 kHz cu reducere a puterii
Frecvență nominală de comutare: 4 kHz
Comunicare
Protocoale de comunicare: Modbus serial, EtherNet/IP, Modbus TCP
Module de comunicare opționale: Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen (cu diverse opțiuni de conectare), Ethernet Powerlink
Viteză de transmisie: 10/100 Mbit/s (Ethernet IP/Modbus TCP), 4,8-38,4 kbit/s (Modbus serial) Intrări și ieșiri Număr de intrări discrete:10 (DI1-DI8 programabile, DI7-DI8 pot fi configurate și ca intrări de impulsuri, STOA-STOB pentru funcții de siguranță) Număr de ieșiri discrete: 2 Număr de intrări analogice: 3 (AI1, AI2, AI3 tensiune configurabilă prin software: 0-10 V c.c. sau curent: 0-20 mA/4-20 mA)
Număr de ieșiri analogice: 2 (tensiune configurabilă prin software: 0-10 V c.c. sau curent: 0-20 mA)
Număr de ieșiri releu: 3 (R1: releu indicator de defect NO/NC, R2 și R3: releu secvențial NO)
Funcții de siguranță
Oprire cuplu de siguranță (STO):Da
Oprire sigură 1 (SS1): Da
Viteză limitată în condiții de siguranță (SLS): Da
Gestionare sigură a frânei (SBC/SBT): Da
Protecție
Grad de protecție IP: IP21
Funcții de protecție: Protecție termică a motorului, defect de fază a motorului, protecție termică a acționării, supracurent, supratensiune, subtensiune, Supra tensiune bus DC, protecție scurtcircuit acționare
Caracteristici mecanice
Metodă de montare: Montabil în dulap
Dimensiuni (L×H×A): 210×597×262 mm
Greutate: 25,8 kg
Condiții de mediu
Temperatură de funcționare: -15...+50 °C (fără reducerea puterii), +50...+60 °C (cu reducerea puterii)
Altitudine de funcționare: Max. 1000 m (fără reducerea performanței), 1000-4800 m (reducere a performanței de 1% la fiecare 100 m)
Poziție de funcționare: Verticală ±10°
Umiditate relativă: 5-95% (fără condens)
Certificate
Certificate de produs: TÜV, CSA, UL, CE
Standarde de conformitate: UL 508C, IEC 61800-3, IEC 61800-5-1, IEC 61000-3-12, IEC 60721-3, IEC 61508, IEC 13849-1
