Convertoarele de frecvență din seria Altivar Process ATV900 sunt reprezentanți excelenți ai soluțiilor Schneider Electric pentru controlul proceselor industriale. ATV930D37M3C este un convertizor de frecvență cu viteză variabilă de 37 kW care funcționează pe o rețea de 200-240 V, poate fi montat pe perete, are protecție IP21 și este proiectat fără unitate de frânare. Acest convertizor de frecvență, special conceput pentru aplicații industriale, este potrivit pentru controlul motoarelor sincrone și asincrone. Versiunea standard oferă performanțe excelente, cu un curent de ieșire continuu de 149 A în funcționare normală și 123 A în funcționare intensă, la o frecvență de comutare de 2,5 kHz. Porturile de comunicație ale dispozitivului acceptă protocoalele Modbus TCP, Modbus serial și EtherNet/IP, facilitând integrarea în diverse rețele industriale. Versatilitatea dispozitivului este sporită de opțiunile de conectare pentru module de expansiune: prizele A, B și C pot fi completate cu diverse module de comunicație și de expansiune I/O. Interfețele de comunicare opționale acceptate includ Profibus DP V1, PROFINET, DeviceNet, EtherCAT și CANopen cu diverse moduri de conectare, precum și module de expansiune I/O digitale și analogice, module de expansiune releu de ieșire și diverse module de interfață encoder. Filtrul EMC integrat asigură funcționarea fără interferențe a dispozitivului și poate fi completat cu o placă EMC opțională. Convertorul de frecvență are funcții avansate de protecție, inclusiv oprire sigură a cuplului (STO), control sigur al frânei (SBC/SBT), viteză limitată sigură (SLS) și oprire sigură 1 (SS1). Aceste funcții de siguranță respectă standardele stricte din industrie, inclusiv IEC 61508 și IEC 13849-1. Dispozitivul are o gamă largă de temperaturi de funcționare: între -15 °C și 50 °C la sarcină maximă și între 50 °C și 60 °C la sarcină redusă. Dispozitivul are o lățime de 290 mm, o înălțime de 922 mm și o adâncime de 325,5 mm și cântărește 56,6 kg. La instalare, este important să se respecte distanțele de instalare specificate pentru a asigura o răcire adecvată: trebuie asigurat un spațiu liber minim de 100 mm pe toate laturile și de 10 mm în partea din spate. Dispozitivul trebuie instalat în poziție verticală (±10°) astfel încât aerul necesar pentru răcire să poată circula liber de jos în sus.

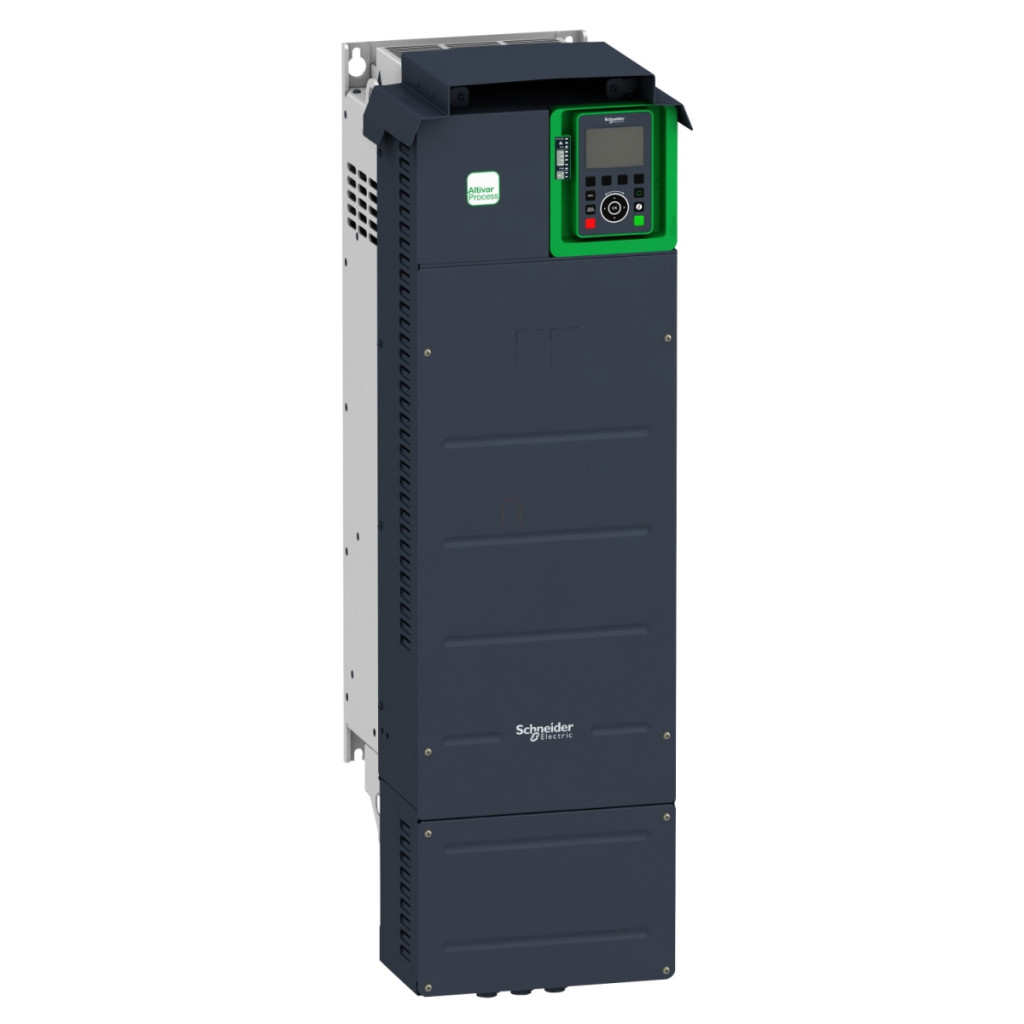

Schneider Electric Altivar Process ATV930 - ATV930D37M3C - convertizor de frecvență, 37 kW, 3f, 230 VAC, IP21, montabil pe perete, fără unitate de frânare date tehnice
Caracteristici generale
Familia de produse: Altivar Process ATV900
Tip: ATV930D37M3C
Aplicație: Controlul proceselor industriale
Tipul produsului: Variator de viteză
Versiune: Versiune standard, fără unitate de frânare
Domeniu de aplicare: Pentru motoare sincrone și asincrone
Parametri electrici
Număr de faze: 3 faze
Tensiune nominală de alimentare: 200-240 V (-15...+10%)
Curent nominal de ieșire: 149 A
Curent continuu de ieșire: 149 A la 2,5 kHz în funcționare normală, 123 A la 2,5 kHz în funcționare intensă
Puterea motorului: 37 kW în funcționare normală, 30 kW în funcționare intensă
Puterea aparentă: 44,8 kVA la 240 V (funcționare normală), 36,8 kVA la 240 V (funcționare intensă)
Frecvența rețelei: 50-60 Hz (±5%)
Curent maxim de linie: 128 A
Curent tranzitoriu maxim: 178,8 A timp de 60 de secunde (funcționare normală), 184,5 A timp de 60 de secunde (funcționare intensă)
Opțiuni de comunicare
Protocoale de comunicare încorporate: Modbus TCP, Modbus serial, EtherNet/IP
Viteză de transmisie: 10/100 Mbit/s Ethernet IP/Modbus TCP, 4,8 / 9,6 / 19,2 / 38,4 kbit/s pentru Modbus serial
Module de comunicare opționale: Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen (lanț RJ45, SUB-D 9, terminal cu șurub)
Intrări și ieșiri
Număr de intrări digitale: 10
Ieșire digitală: 2 (ieșire logică DQ+/DQ-)
Număr de intrări analogice: 3 (configurabile tensiune/curent)
Număr de ieșiri analogice: 2 (configurabile tensiune/curent)
Număr de ieșiri releu: 3 (R1: releu de defect, R2/R3: relee de secvență)
Caracteristici fizice
Metodă de montare: montare pe perete
Grad de protecție IP: IP21
Tip protecție UL: UL tip 1
Lățime: 290 mm
Înălțime: 922 mm
Adâncime: 325,5 mm
Condiții de mediu
Temperatură de funcționare: -15...50 °C (fără reducere a puterii), 50...60 °C (cu reducere a puterii)
Temperatură de depozitare: -40...70 °C
Umiditate relativă: 5...95% (fără condens)
Altitudine de instalare: ≤ 1000 m fără reducere a puterii, 1000...4800 m cu reducere a curentului de 1% la fiecare 100 de metri
Nivel de zgomot: 68,3 dB
Funcții de siguranță
Oprire sigură a cuplului (STO): Da
Oprire sigură 1 (SS1): Da
Control frână de siguranță (SBC/SBT): Da
Viteză limitată de siguranță (SLS): Da
