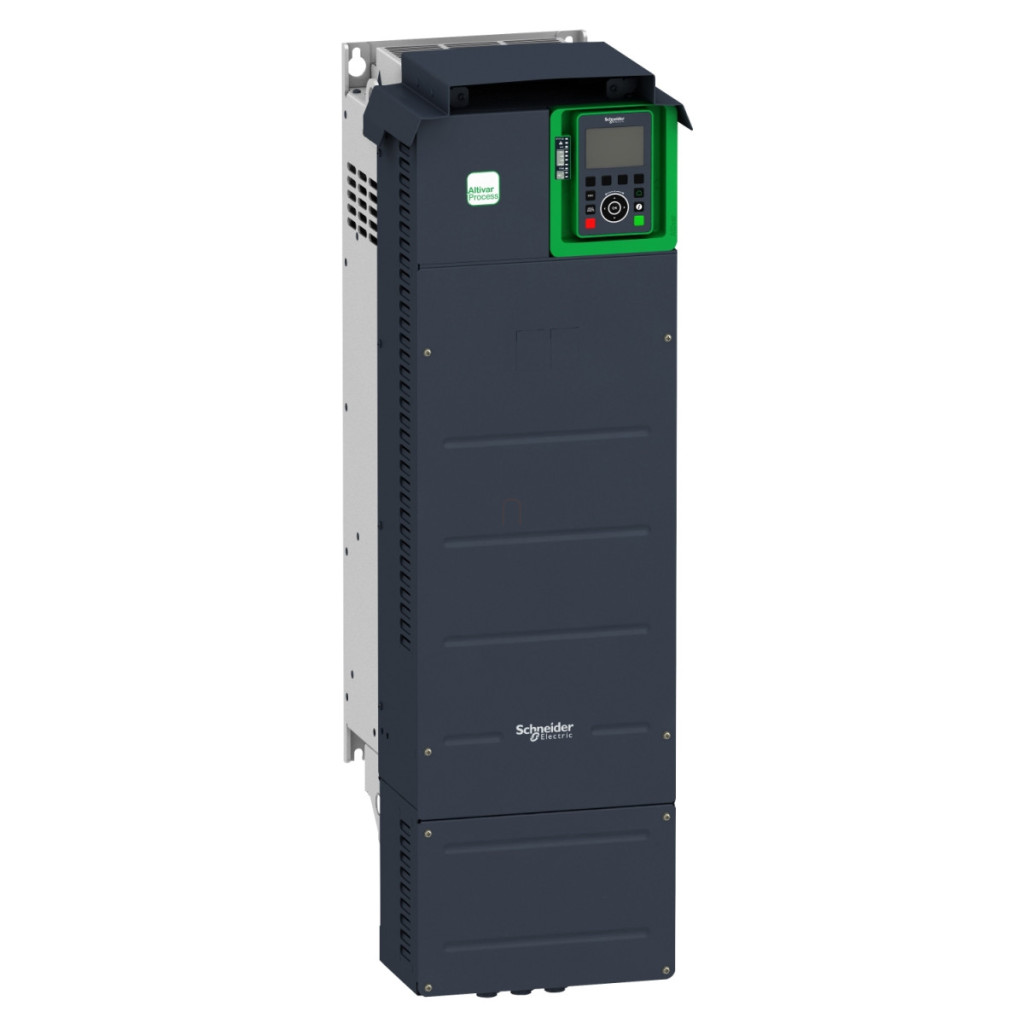

Convertorul de frecvență Altivar Process ATV900 seria ATV930D45M3 este un controler de înaltă performanță dezvoltat de Schneider Electric pentru aplicații industriale, oferind soluția perfectă pentru controlul precis al motoarelor asincrone și sincrone. Cu designul său compact și setul de caracteristici avansate, acest dispozitiv trifazat de 45 kW, 200-240 V, este una dintre cele mai versatile componente din automatizarea industrială modernă. Dispozitivul are o protecție completă a motorului și a sistemului, oferind siguranță maximă în mediile industriale. Cu protecție IP21 și o unitate de frânare încorporată, dispozitivul poate fi montat pe perete, având o lățime de 290 mm, o înălțime de 922 mm și o adâncime de 325,5 mm. Convertorul de frecvență oferă un curent de ieșire continuu de 176 A în modul normal și 149 A în modul de funcționare intensă, la o frecvență de comutare de 2,5 kHz. Frecvența maximă de ieșire este de 599 Hz, ceea ce îl face potrivit pentru o gamă largă de aplicații. ATV930D45M3 oferă opțiuni de comunicare remarcabile: este dotat standard cu protocoale seriale Modbus TCP, EtherNet/IP și Modbus și poate fi completat cu o serie de module de expansiune, cum ar fi carduri de interfață Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen și Ethernet Powerlink. Dispozitivul are 10 intrări digitale, 2 ieșiri digitale, 3 intrări analogice și 2 ieșiri analogice, precum și 3 ieșiri releu programabile. În plus față de funcția de siguranță Safe Torque Off (STO) încorporată, acesta dispune și de funcții de siguranță Safely Limited Speed (SLS), Safe Brake Management (SBC/SBT) și Safe Stop 1 (SS1) care respectă standardele de siguranță EN 954-1 Categoria 1 și IEC/EN 61508 SIL1. Dispozitivul oferă diverse profiluri de control al motorului, inclusiv cuplu variabil, cuplu optimizat și control al cuplului constant pentru motoare asincrone, precum și motoare cu magneți permanenți și motoare sincrone cu reluctanță. Rampele de accelerare și decelerare reglabile liniar pot fi setate între 0,01 și 9999 secunde, iar compensarea alunecării motorului se adaptează automat la sarcină. ATV930D45M3 este capabil să funcționeze în patru cadrane și frânează motorul cu injecție de curent continuu pentru a atinge o poziție de oprire. Frecvența de comutare poate fi setată între 1 și 8 kHz, cu o valoare implicită de 2,5 kHz.
Schneider Electric Altivar Process ATV930 - ATV930D45M3 - date tehnice convertizor de frecvență
Caracteristici principale
Familia de produse: Altivar Process ATV900
Aplicație specifică produsului: Procese industriale
Tipul produsului: Convertizor de frecvență
Versiune: Versiune standard, cu unitate de frânare
Aplicație dispozitiv: Aplicație industrială
Scopul produsului: Motoare asincrone, motoare sincrone
Date tehnice
Număr de faze de rețea: 3 faze
Metodă de montare: Montare pe perete
Curent de ieșire continuu: 176 A la 2,5 kHz sub sarcină normală, 149 A la 2,5 kHz sub sarcină mare
Porturi de comunicare: Modbus TCP, EtherNet/IP, Modbus serial
Tensiune nominală de alimentare: 200...240 V - 15...10 %
Toleranță relativă simetrică a tensiunii rețelei: 10% Toleranță relativă simetrică a frecvenței rețelei: 5% Curent nominal de ieșire: 176,0 A Puterea motorului: 45,0 kW la sarcină normală, 37,0 kW la sarcină mare Filtru EMC: Integrat, cu opțiune placă EMC Clasa de protecție IP: IP21 Clasa de protecție UL: UL Tip 1 Conexiune electrică Control: bloc terminal cu șurub 0,5...1,5 mm²/AWG 20...AWG 16
Partea de alimentare: bloc terminal cu șurub 120 mm²/AWG 4/0...250 kcmil
Motor: terminal cu șurub 120 mm²/250 kcmil
Bus DC: terminal cu șurub 120 mm²/AWG 4/0...250 kcmil
Caracteristici de comunicare
Viteză de transmisie: 10/100 Mbit/s Ethernet IP/Modbus TCP, 4,8, 9,6, 19,2, 38,4 kbit/s Modbus serial
Mod de transfer date: Half duplex, full duplex, autonegociere Ethernet IP/Modbus TCP
Format date: 8 biți, paritate impară, pară sau fără paritate configurabilă Modbus serial
Caracteristici de control
Profil de control motor asincron: Cuplu variabil standard, Mod cuplu optimizat, Cuplu constant standard
Profil de control motor sincron: Motor cu magnet permanent, Motor sincron cu reluctanță
Frecvență maximă de ieșire: 599 Hz
Rampă de accelerare și decelerare: Liniară, reglabilă individual 0,01...9999 s Frecvență de comutare: 1...8 kHz reglabilă, cu factor de reducere 2,5...8 kHz Frecvență nominală de comutare: 2,5 kHz Frânare până la oprire: Cu injecție de curent continuu Date mecanice Lățime: 290 mm Înălțime: 922 mm Adâncime: 325,5 mm Greutate netă: 57,6 kg Caracteristici de mediu Rezistență de izolație: > 1 MOhm 500 V DC timp de 1 minut față de pământ
Nivel de zgomot: 68,3 dB conform 86/188/CEE
Rezistență la vibrații: 1,5 mm vârf la vârf (f= 2...13 Hz) conform IEC 60068-2-6, 1 gn (f= 13...200 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 15 gn timp de 11 ms conform IEC 60068-2-27
Clasă de mediu: Clasa 3C3 conform IEC 60721-3-3, Clasa 3S3 conform IEC 60721-3-3
Umiditate relativă: 5...95 % fără condensare conform IEC 60068-2-3
Temperatura ambiantă de funcționare: -15...50 °C (fără reducere a puterii), 50...60 °C (cu factor de reducere a puterii) Altitudine de funcționare: <= 1000 m fără reducere a puterii, 1000...4800 m cu reducere a curentului de 1% la fiecare 100 m Poziție de funcționare: Verticală +/- 10 grade
