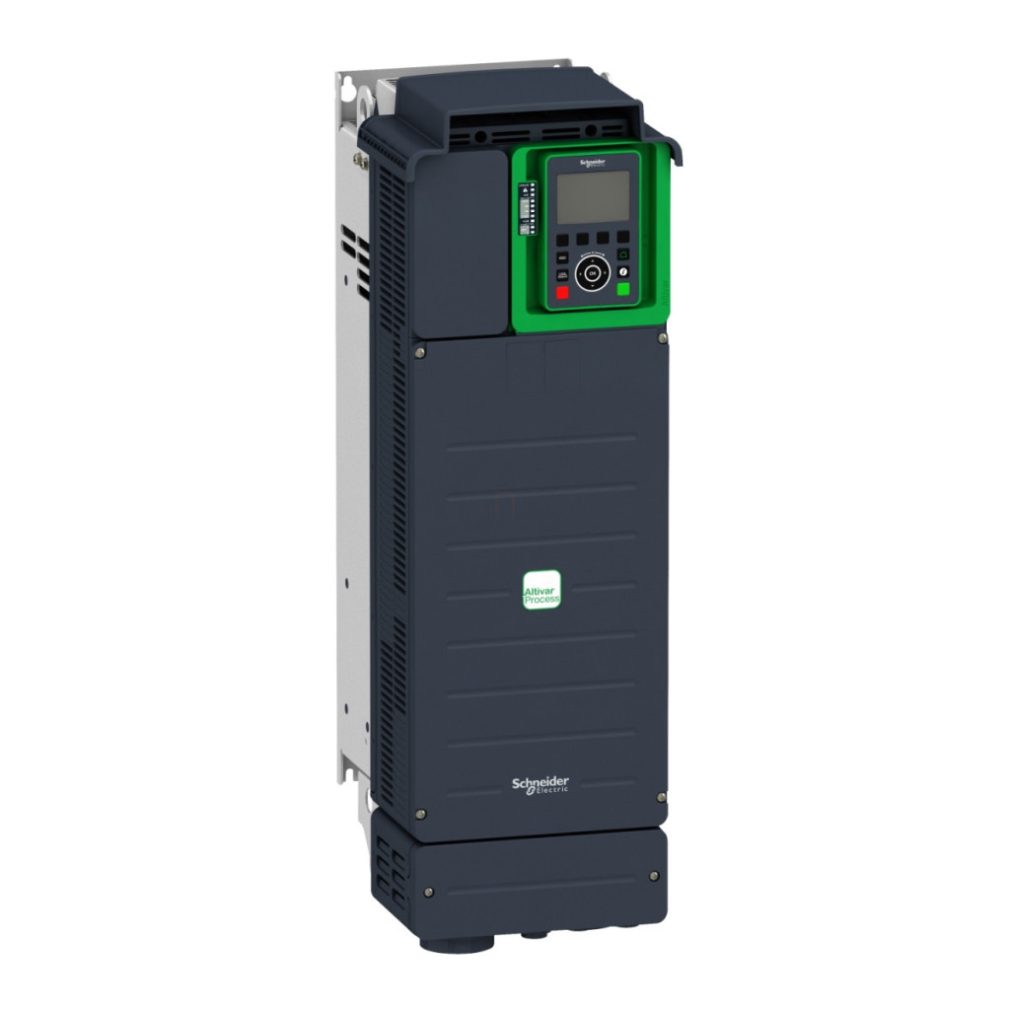

Convertorul de frecvență Altivar Process ATV930D45N4 este un convertor de frecvență cu viteză variabilă de la Schneider Electric, specializat pentru controlul proceselor industriale, oferind performanțe și flexibilitate excelente în gama de putere de 45 kW. Acest dispozitiv montabil pe perete, cu unitate de frânare integrată, este alegerea ideală pentru aplicații industriale care necesită un control precis al motorului și o fiabilitate operațională ridicată. Convertorul de frecvență ATV930D45N4 funcționează cu o tensiune de alimentare trifazată de 380-480 V, iar clasa de protecție IP21 oferă o protecție adecvată împotriva prafului și a picăturilor de apă. O caracteristică remarcabilă a dispozitivului este faptul că este potrivit pentru controlul motoarelor sincrone și asincrone, ceea ce îl face aplicabil pe scară largă cu diferite motoare. Este capabil să acționeze motoare cu o putere nominală de 45 kW în condiții normale de funcționare și 37 kW în condiții de funcționare intensă, cu un curent nominal de ieșire de 88 A și, respectiv, 74,5 A. Dispozitivul are o gamă largă de opțiuni de comunicare și acceptă protocoalele EtherNet/IP, Modbus serial și Modbus TCP. Poate fi extins opțional cu diverse module de comunicare, precum Profibus DP V1, PROFINET, DeviceNet, EtherCAT și CANopen. Frecvența de comutare încorporată este de 4 kHz, care poate fi reglată în intervalul 2-16 kHz în funcție de cerințele specifice ale aplicației, ținând cont de factorii de reducere necesari. Frecvența maximă de ieșire este de 599 Hz, ceea ce permite o gamă extrem de largă de viteze. Unitatea are caracteristici avansate de siguranță, inclusiv funcțiile Safely Limited Speed (SLS), Safe Brake Management (SBC/SBT), Safe Stop 1 (SS1) și Safe Torque Off (STO). Aceste funcții de siguranță sunt conforme cu cerințele EN 954-1 Categoria 1 și IEC/EN 61508 SIL1, ceea ce face ca dispozitivul să fie adecvat pentru utilizarea în medii industriale cu cerințe stricte de siguranță. Funcțiile de protecție încorporate includ protecția termică a motorului, protecția împotriva pierderii de fază pe partea motorului, protecția împotriva supratensiunii și subtensiunii, protecția împotriva defectelor la împământare și o serie de alte protecții care asigură funcționarea în siguranță a convertizorului și a sistemului acționat.
Schneider Electric Altivar Process ATV930 - Date tehnice ATV930D45N4
Caracteristici generale
Familia de produse: Altivar Process ATV900
Tipul produsului: Convertizor de frecvență
Aplicație: Controlul proceselor industriale
Design: Versiune standard cu unitate de frânare
Scop: Controlul motoarelor sincrone și asincrone
Metodă de montare: Montare pe perete
Protecție IP: IP21
Dimensiuni (L×H×A): 226 × 673 × 274 mm
Greutate netă: 28,7 kg
Caracteristici electrice
Tensiune de alimentare: 380-480 V (±10%)
Număr de faze: 3 faze
Frecvență rețea: 50-60 Hz (±5%)
Curent nominal de ieșire: 88 A (sarcină normală), 74,5 A (sarcină mare) Puterea motorului: 45 kW (sarcină normală), 37 kW (sarcină mare) Tensiune maximă de ieșire: 480 V
Curent de linie: 79,8 A la 380 V (sarcină normală), 67,1 A la 380 V (sarcină mare)
Curent tranzitoriu maxim: 105,6 A timp de 60 de secunde (sarcină normală)
Putere aparentă: 57,4 kVA la 480 V (sarcină normală)
Putere și control
Frecvență maximă de ieșire: 599 Hz
Frecvență de comutație: reglabilă între 2 și 16 kHz (nominală: 4 kHz)
Profil de control al motorului (asincron): cuplu constant, cuplu optimizat, Cuplu variabil
Profil de control al motorului (sincron): Motor cu magnet permanent, motor sincron cu reluctanță
Rampă de accelerare/decelerare: Liniară, reglabilă individual 0,01-9999 s
Compensare alunecare motor: Automată, reglabilă, poate fi dezactivată
Moduri de frânare: Injecție CC, rezistență de frânare încorporată
Opțiuni de comunicare
Protocoale încorporate: EtherNet/IP, Modbus serial, Modbus TCP
Viteză de transmisie: 10/100 Mbit/s (Ethernet), 4,8/9,6/19,2/38,4 kbit/s (Modbus serial)
Module opționale: Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen Intrări și ieșiri Intrări digitale: 10 (DI1-DI8 programabile, DI7-DI8 și ca intrări de impulsuri) Ieșiri digitale: 2 (DQ+/DQ- 0-1 kHz sau ieșire de impulsuri 0-30 kHz) 2 (DQ+/DQ- 0-1 kHz sau ieșire impuls 0-30 kHz)
Intrări analogice: 3 (AI1-AI3 configurabile 0-10V sau 0-20mA/4-20mA)
Ieșiri analogice: 2 (AQ1-AQ2 configurabile 0-10 V sau 0-20 mA)
Ieșiri releu: 3 (indicator de defect R1, relee de secvență R2-R3)
Funcții de siguranță și protecție
Funcții de siguranță: Oprire cuplu de siguranță (STO), Oprire de siguranță 1 (SS1), Viteză limitată de siguranță (SLS), Gestionare frână de siguranță (SBC/SBT)
Funcții de protecție: Protecție termică motor, Pierdere fază motor, Supraîncălzire unitate, Supracurent ieșire, Protecție la defect la pământ, Supra tensiune, Sub tensiune, Pierdere de fază rețea
Condiții de mediu
Temperatură de funcționare: -15...50°C (fără reducere), 50...60 °C (cu factor de reducere a puterii) Altitudine de instalare: ≤1000 m (fără reducere a puterii), 1000...4800 m (reducere a puterii de 1%/100 m) Umiditate relativă:5-95% (fără condens)
Rezistență la vibrații: 1,5 mm vârf-la-vârf (2-13 Hz), 1g (13-200 Hz)
Rezistență la șocuri: 15g pentru până la 11 ms
