Convertorul de frecvență ATV930D45Y6, parte a seriei Altivar Process ATV900, este un produs Schneider Electric dezvoltat pentru aplicații industriale profesionale, capabil să gestioneze o putere de 45 kW. Această versiune montabilă pe perete, cu unitate de frânare încorporată, este alegerea ideală pentru mediile industriale în care este necesar un control precis al motoarelor asincrone și sincrone. Dispozitivul funcționează într-un interval de tensiune de 500-690 V și poate fi utilizat în două moduri de funcționare diferite: în modul normal, oferă un curent de ieșire continuu de 55 A la o frecvență de comutare de 2,5 kHz, ceea ce corespunde unei puteri a motorului de 37 kW, în timp ce în modul intens, oferă un curent de ieșire continuu de 45 A și o putere a motorului de 30 kW la aceeași frecvență de comutare. Această flexibilitate vă permite să optimizați funcționarea convertizorului de frecvență pentru diferite caracteristici de sarcină, fie pentru aplicații cu cerințe de cuplu constant sau variabil. Profilurile sofisticate de control al motorului (mod cuplu optimizat, cuplu variabil, control cuplu constant) garantează performanțe excelente atât pentru motoarele asincrone, cât și pentru cele sincrone, inclusiv motoarele cu magneți permanenți și motoarele cu reluctanță. ATV930D45Y6 oferă o flexibilitate remarcabilă în ceea ce privește opțiunile de comunicare: configurația de bază acceptă protocoalele EtherNet/IP, Modbus serial și Modbus TCP. Este disponibilă o gamă largă de module de comunicare opționale, inclusiv Profibus DP V1, PROFINET, DeviceNet, EtherCAT și diverse interfețe CANopen. Cele trei sloturi de expansiune ale dispozitivului (sloturile A, B și C) permit utilizarea modulelor de expansiune I/O digitale și analogice, a modulelor de expansiune a ieșirilor releului și a diverselor module de interfață encoder, făcând convertorul de frecvență perfect compatibil cu sistemele de automatizare existente. Convertorul de frecvență are un set bogat de I/O: 10 intrări discrete (dintre care 2 pot fi utilizate și ca intrări de impulsuri), 2 ieșiri discrete (programabile și ca ieșiri de impulsuri), 3 intrări analogice și 2 ieșiri analogice, precum și 3 ieșiri releu. Intrările și ieșirile analogice pot fi configurate în software pentru modul de tensiune sau curent, sporind și mai mult flexibilitatea sistemului. Dispozitivul include, de asemenea, o funcție de siguranță Safe Torque Off (STO) încorporată, care respectă standardele de siguranță EN 954-1 Categoria 1 și IEC/EN 61508 SIL1. Dispozitivul are un grad de protecție IP21, măsoară 331 mm (lățime) × 630 mm (înălțime) × 297 mm (adâncime) și cântărește 53 kg. Pentru o răcire eficientă, convertorul de frecvență trebuie instalat în poziție verticală (±10°), lăsând suficient spațiu liber deasupra și dedesubt pentru a asigura fluxul de aer. Temperatura maximă de funcționare este de 50 °C la sarcină maximă, fiind necesară reducerea puterii între 50 și 60 °C. Dispozitivul are un filtru EMC încorporat și poate fi completat cu o placă EMC opțională.

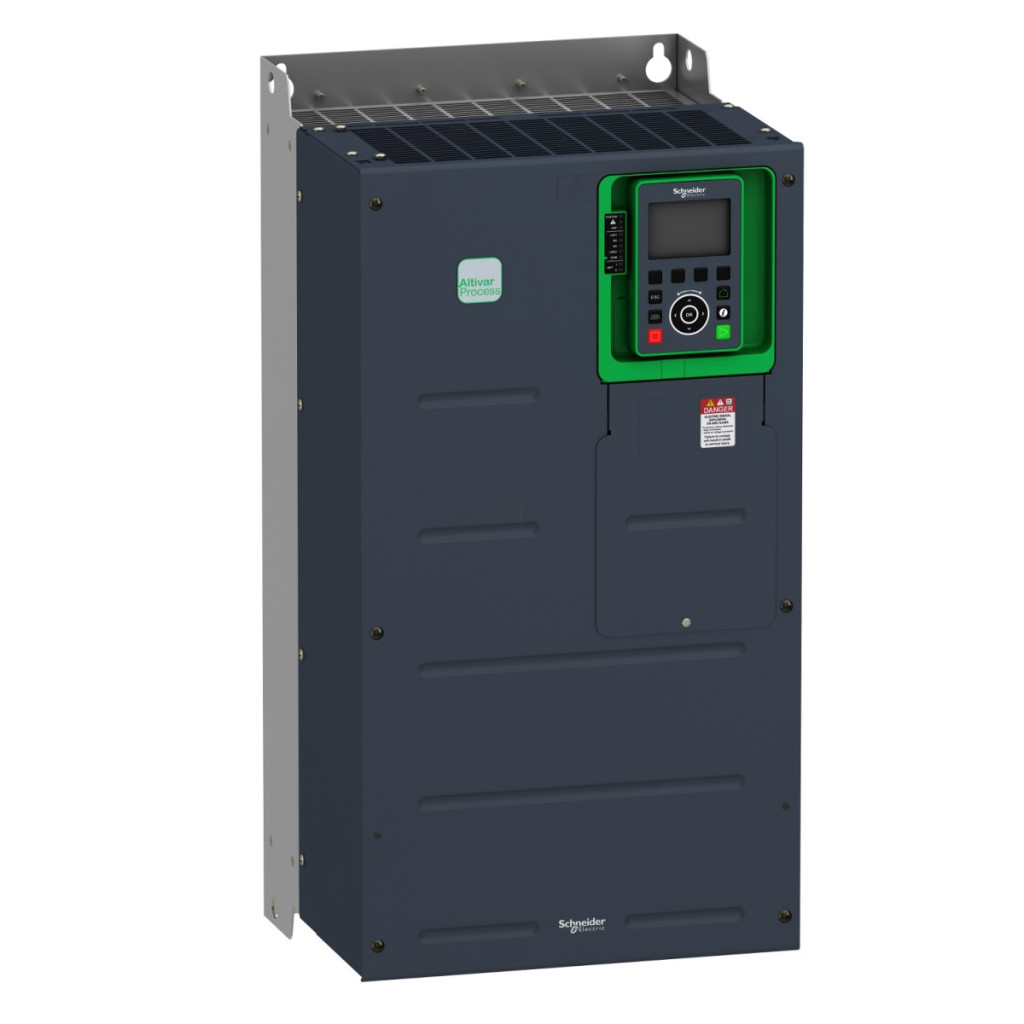

Schneider Electric Altivar Process ATV930 - ATV930D45Y6 - convertizor de frecvență, 45 kW, 3f, 690 VAC, IP21, montabil pe perete, cu unitate de frânare Date tehnice
Caracteristici generale
Familia de produse: Altivar Process ATV900
Tip: ATV930D45Y6
Aplicație: Controlul proceselor industriale
Tipul produsului/componentei: Convertizor de frecvență
Versiune: Cu unitate de frânare integrată, versiune standard
Domeniu de aplicare: Motoare asincrone, motoare sincrone
Caracteristici electrice
Număr de faze de rețea: 3 faze
Tensiune nominală de alimentare: 500...690 V (-15...+10%)
Curent nominal de ieșire: 55 A
Curent continuu de ieșire: 55 A (la 2,5 kHz, sub sarcină normală), 45 A (la 2,5 kHz, sub sarcină mare)
Puterea motorului: 37 kW sub sarcină normală, 30 kW sub sarcină mare
Frecvența rețelei: 50...60 Hz (toleranță simetrică relativă: 5%)
Tensiune maximă de ieșire: 690 V
Frecvență maximă de ieșire: 599 Hz
Frecvență nominală de comutare: 2,5 kHz
Frecvență de comutare reglabilă: 1...4,9 kHz (2,5...4,9 kHz cu factor de reducere dependent de sarcină)
Opțiuni de comunicare
Protocoale de comunicare încorporate: EtherNet/IP, Modbus serial, Modbus TCP
Interfață fizică: Ethernet, RS485 cu 2 fire
Viteză de transfer date: 10/100 Mbit/s (Ethernet), 4,8/9,6/19,2/38,4 kbit/s (Modbus serial)
Module de comunicare opționale: Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen (cu opțiuni multiple de conectare), Ethernet Powerlink
Intrări și ieșiri
Număr de intrări discrete: 10
Tipuri de intrări discrete: DI1...DI8 programabile, 24 VCC, impedanță 3,5 kOhm; DI7, DI8 programabile ca intrări de impulsuri (0...30 kHz); funcție de siguranță fără cuplu STOA, STOB
Număr de ieșiri discrete: 2
Tip de ieșiri discrete: ieșire logică DQ+ (0...1 kHz sau 0...30 kHz ca ieșire de impuls), ieșire logică DQ-
Număr de intrări analogice: 3
Tip de intrări analogice: AI1, AI2, AI3 configurabile prin software: 0...10 VCC sau 0...20 mA/4...20 mA
Număr de ieșiri analogice: 2
Tip de ieșiri analogice: AQ1, AQ2 configurabile prin software: 0...10 VCC sau 0...20 mA
Număr de ieșiri releu: 3
Tip de ieșiri releu: R1 releu indicator de defect (NO/NC), R2 și R3 relee de secvență (NO)
Caracteristici mecanice
Grad de protecție IP: IP21
Protecție UL: UL tip 1
Metodă de montare: Montabil pe perete
Dimensiuni (L × Î × A × adâncime): 331 × 630 × 297 mm
Distanțe minime: X1 ≥ 100 mm, X2 ≥ 100 mm, X3 ≥ 10 mm
Caracteristici de mediu
Interval de temperatură de funcționare: -15...50 °C (fără reducere a puterii), 50...60 °C (cu reducere a puterii)
Altitudine de funcționare: ≤ 1000 m (fără reducere a puterii), 1000...4800 m (reducere a curentului de 1% la fiecare 100 m)
Umiditate relativă: 5...95% (fără condens) conform IEC 60068-2-3
Protecție împotriva contaminării chimice: Clasa 3C3 conform IEC 60721-3-3
Protecție împotriva contaminării cu praf: Clasa 3S3 conform IEC 60721-3-3
Funcții de siguranță
Oprire sigură a cuplului (STO): Da
Oprire sigură 1 (SS1): Da
Viteză limitată în condiții de siguranță (SLS): Da
Gestionare sigură a frânei (SBC/SBT): Da
