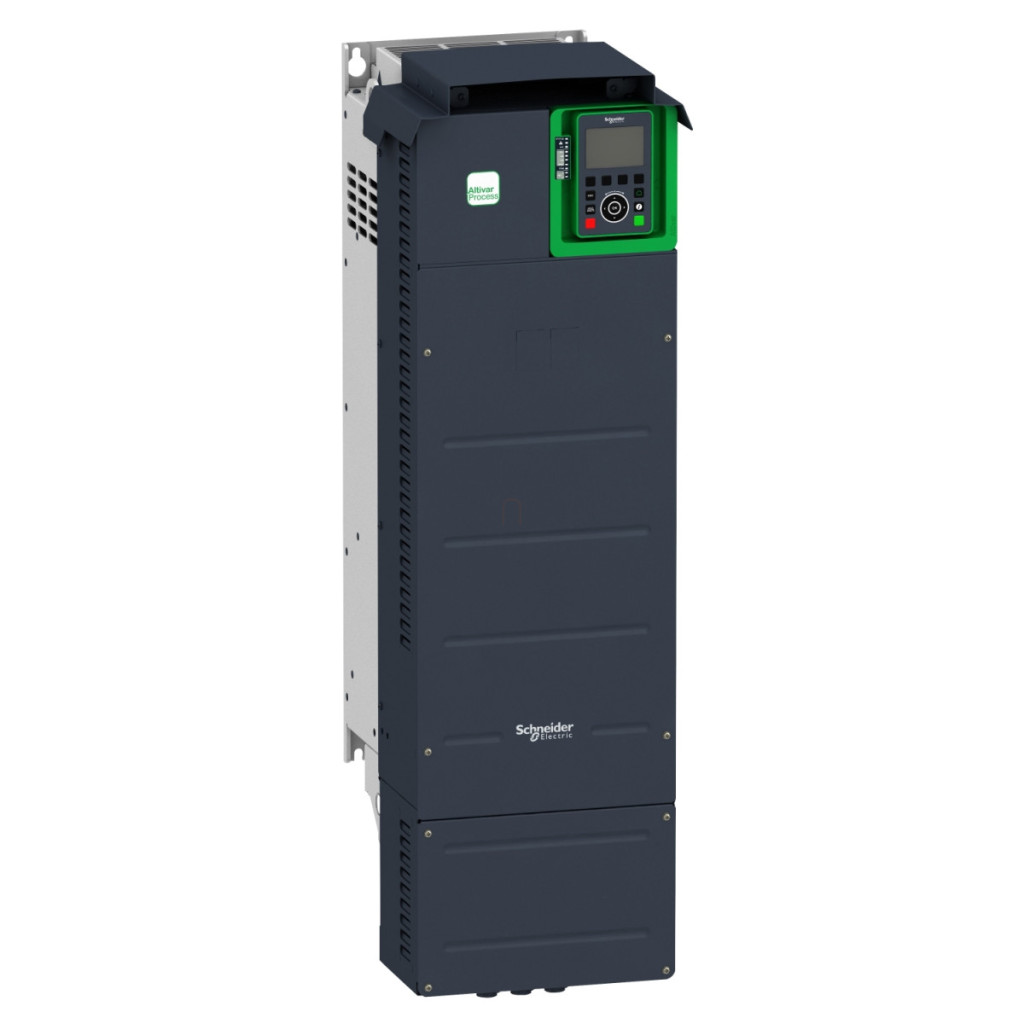

Convertorul de frecvență Schneider Electric Altivar Process ATV900 seria ATV930D75N4 oferă o soluție extrem de versatilă și inteligentă pentru aplicații industriale moderne. Acest convertizor de frecvență de înaltă performanță, cu o putere nominală de 75 kW (în modul normal) sau 55 kW (în modul de utilizare intensivă), este special conceput pentru a oferi un control optim atât pentru motoarele sincrone, cât și pentru cele asincrone, Astfel, se maximizează eficiența și fiabilitatea sistemelor de control al proceselor. ATV930D75N4 funcționează cu o alimentare trifazată de 380-480 V și are protecție IP21, oferind protecție adecvată împotriva prafului și a picăturilor de apă verticale. Designul montabil pe perete poate fi integrat cu ușurință în sistemele existente, iar dimensiunile sale compacte (290 mm lățime, 922 mm înălțime, 325,5 mm adâncime) permit utilizarea optimă a spațiului. Unitatea de frânare încorporată este echipament standard, ceea ce crește semnificativ opțiunile de control și precizia de oprire, în special în aplicațiile care necesită oprire rapidă. Dispozitivul are capacități de comunicare remarcabile, suportând protocoalele Modbus TCP, Modbus serial și EtherNet/IP ca standard, în timp ce module opționale pot fi adăugate pentru a extinde la Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen și alte sisteme de comunicații industriale. Vitezele de comunicare sunt 10/100 Mbit/s Ethernet și 4,8-38,4 kbit/s Modbus serial, permițând integrarea flexibilă în diverse sisteme de automatizare. Convertorul de frecvență este deosebit de potrivit pentru sarcini de control al proceselor în care, pe lângă controlul precis al vitezei și cuplului, funcționarea sigură a sistemului este, de asemenea, o cerință esențială. Funcțiile de siguranță încorporate, precum Safe Torque Off (STO), Safe Stop 1 (SS1), Safe Limited Speed (SLS) și Safe Brake Management (SBC/SBT), respectă standardele stricte de siguranță industrială. Parametrii tehnici ai ATV930D75N4 sunt impresionanți: curent nominal de ieșire de 145 A în modul normal, 106 A în modul de funcționare intensă, frecvență maximă de ieșire de 599 Hz, rampe de accelerare și decelerare reglabile liniar de la 0,01 la 9999 secunde. Dispozitivul suportă funcționarea în 4 cadrane și oferă diverse profiluri de control al motorului, inclusiv moduri de cuplu variabil, cuplu optimizat și cuplu constant pentru motoare asincrone, precum și algoritmi speciali de control pentru motoare cu magneți permanenți și motoare sincrone cu reluctanță. Frecvența de comutare este reglabilă între 1 și 8 kHz, cu o valoare nominală de 2,5 kHz, ceea ce oferă un compromis optim între precizia de control și generarea de căldură. Pe baza curbelor de reducere a puterii, dispozitivul poate fi utilizat într-un interval larg de temperaturi (-15...50 °C fără reducerea puterii, 50...60 °C cu reducerea puterii) și până la o altitudine de 4800 metri deasupra nivelului mării, cu reducerea corespunzătoare a curentului.
Schneider Electric Altivar Process ATV930 - ATV930D75N4 - convertizor de frecvență, 75 kW, 3f, 400 VAC, IP21, montabil pe perete, cu unitate de frânare Date tehnice
Date generale
Familia de produse: Altivar Process ATV900
Tip: ATV930D75N4
Aplicație: Controlul proceselor industriale
Tipul produsului: Convertizor de frecvență
Versiune: Design standard, cu unitate de frânare încorporată
Domeniu de aplicare: Pentru motoare sincrone și asincrone
Alimentare electrică
Tensiune de alimentare: 380...480 V c.a. (-15%...+10%)
Număr de faze de rețea: 3 faze
Frecvență de rețea: 50...60 Hz (±5%)
Curent nominal de intrare: 131,3 A (la 380 V, funcționare normală)
Curent maxim de intrare: 131,3 A
Parametri de ieșire
Curent nominal de ieșire: 145,0 A (funcționare normală), 106,0 A (funcționare intensivă)
Puterea motorului: 75,0 kW (funcționare normală), 55,0 kW (funcționare intensivă)
Tensiune maximă de ieșire: 480,0 V
Frecvență maximă de ieșire: 599 Hz Putere aparentă: 93,7 kVA (480 V, funcționare normală), 72,2 kVA (480 V, funcționare intensă) Curent tranzitoriu maxim: 174 A timp de 60 de secunde (funcționare normală), 159 A timp de 60 de secunde (funcționare intensivă)
Funcții de control
Profil de control al motorului (asincron): Standard cuplu variabil, Mod cuplu optimizat, Standard cuplu constant
Profil de control al motorului (sincron): Motor cu magnet permanent, Motor sincron cu reluctanță
Rampă de accelerare și decelerare: Reglabilă liniar de la 0,01...9999 secunde
Funcționare în 4 cadrane: Da
Mod de frânare: Injecție CC, Chopper de frânare încorporat
Frecvență de comutare: 1...8 kHz reglabilă, 2,5...8 kHz cu factor de reducere
Frecvență nominală de comutare: 2,5 kHz
Capacități I/O
Intrări digitale: 10 (DI1...DI8 programabile, DI7, DI8 pot fi utilizate și ca intrări de impulsuri, STOA, STOB siguranță)
Ieșiri digitale: 2 (DQ+, DQ-)
Intrări analogice: 3 (AI1, AI2, AI3 - tensiune/curent)
Ieșiri analogice: 2 (AQ1, AQ2 - tensiune/curent)
Ieșiri releu: 3 (R1: releu de defect, R2, R3: relee de secvență)
Opțiuni de comunicare
Comunicare de bază: Modbus TCP, Modbus serial, EtherNet/IP
Module opționale: Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen și alte carduri de expansiune
Viteză de transmisie: 10/100 Mbit/s Ethernet IP/Modbus TCP, 4,8-38,4 kbit/s Modbus serial
Funcții de protecție
Funcții de siguranță: Oprire sigură a cuplului (STO), Oprire sigură 1 (SS1), Viteză limitată în siguranță (SLS), Gestionare sigură a frânei (SBC/SBT)
Tipuri de protecție: Protecție termică a motorului, Pierdere de fază a motorului, Supraîncălzire a unității, Supracurent de ieșire, Defecțiune la împământare, Supra tensiune bus DC, Subtensiune/supratensiune de alimentare, Pierdere de fază de alimentare, Viteză excesivă, Întrerupere circuit de control
Caracteristici fizice
Metodă de montare: Montare pe perete
Protecție IP: IP21
Protecție UL: UL tip 1
Lățime: 290 mm
Înălțime: 922 mm
Adâncime: 325,5 mm
Greutate netă: 59 kg
Condiții de mediu
Temperatură de funcționare: -15...50 °C (fără reducere), 50...60 °C (cu factor de reducere) Umiditate relativă: 5...95 % fără condens Altitudine de funcționare: ≤ 1000 m fără reducere, 1000...4800 m reducere curent 1%/100 m
Rezistență la vibrații: 1,5 mm vârf-la-vârf (f = 2...13 Hz), 1 gn (f = 13...200 Hz) Rezistență la impact: 15 gn până la 11 ms Nivel de zgomot: 68,3 dB Grad de poluare: 2 Standarde și certificări Certificări: UL, CSA, TÜV
Marcaj: CE
Standarde: UL 508C, IEC 61800-3, IEC 61800-5-1, IEC 61000-3-12, IEC 60721-3, IEC 61508, IEC 13849-1
