Convertorul de frecvență ATV930D75Y6, parte a familiei de produse Altivar Process ATV900, este soluția de control al acționării de top a Schneider Electric, concepută special pentru aplicații industriale. Acest dispozitiv de 75 kW, care funcționează la o tensiune de alimentare de 500-690 V, a fost dezvoltat pentru cele mai exigente sarcini industriale care necesită performanțe ridicate și control precis al motorului. Dispozitivul are caracteristici de performanță remarcabile: curent nominal de ieșire de 83 A în modul normal (66 A în modul de funcționare intensă), posibilitate de montare pe perete și unitate de frânare încorporată pentru oprirea eficientă a motorului. Oferă opțiuni de comunicare flexibile cu protocoale Modbus serial, Modbus TCP și EtherNet/IP, dar poate fi extins și cu module opționale pentru rețelele Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen și Ethernet Powerlink. Dispozitivul are un grad de protecție IP21 (UL Tip 1), oferind o protecție adecvată împotriva obiectelor solide și a picăturilor de apă pentru o funcționare fiabilă. ATV930D75Y6 poate fi utilizat atât pentru motoare asincrone, cât și pentru motoare sincrone, iar în acest din urmă caz, este potrivit și pentru controlul motoarelor cu magneți permanenți și al motoarelor sincrone cu reluctanță. Profilurile de control al motorului includ modul de cuplu optimizat, cuplu constant și control variabil al cuplului. Dispozitivul are o frecvență maximă de ieșire de 599 Hz și o frecvență de comutare care poate fi setată între 1 și 4,9 kHz (2,5 kHz nominal). Convertorul de frecvență poate fi utilizat și în modul cu patru cadrane, adică poate funcționa atât în modul motor, cât și în modul generator, în ambele sensuri de rotație. Unitatea de frânare încorporată ajută la oprirea în siguranță a motorului, chiar și cu frânarea prin injecție de curent continuu. Siguranța este asigurată de o serie de funcții de protecție încorporate: protecție la supraîncălzire (motor și acționare), oprire sigură a cuplului (STO), defectare a fazei motorului, supracurent, supratensiune, defectare a fazei, protecție la viteză excesivă și detectarea defectării circuitului de control. Dispozitivul este conform cu IEC 61800-3, IEC 61800-5-1 și numeroase standarde de siguranță, cum ar fi IEC 61508 și IEC 13849-1. Certificările TÜV, UL și CSA, precum și marcajul CE garantează conformitatea cu standardele internaționale. Convertorul de frecvență oferă opțiuni de configurare extrem de versatile: 10 intrări digitale (inclusiv 2 intrări de impulsuri), 2 ieșiri digitale, 3 intrări analogice și 2 ieșiri analogice sunt disponibile pentru un control precis. Dispozitivul are, de asemenea, un controler PID intern, ceea ce îl face potrivit pentru sarcini de control al proceselor. Rampele de accelerare și decelerare pot fi setate liniar între 0,01 și 9999 s, sau cu caracteristici S, U sau personalizate. Dispozitivul are o lățime de 331 mm, o înălțime de 630 mm și o adâncime de 297 mm și cântărește 53 kg.

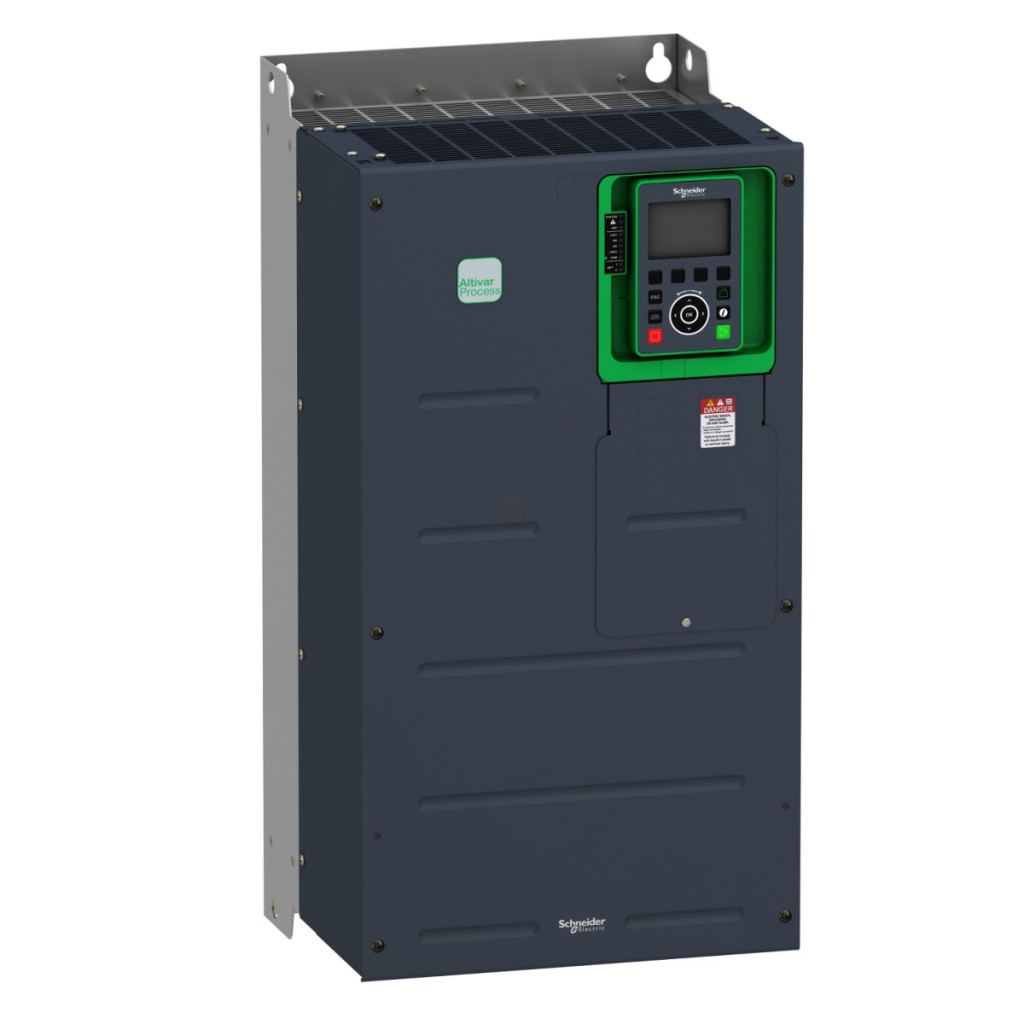

Schneider Electric Altivar Process ATV930 - ATV930D75Y6 - convertizor de frecvență, 75 kW, 3f, 690 VAC, IP21, montabil pe perete, cu unitate de frânare Date tehnice
Caracteristici principale
Familia de produse: Altivar Process ATV900
Aplicație specifică produsului: Procese industriale
Tipul produsului sau al componentei: Convertizor de frecvență
Variantă: Cu unitate de frânare, versiune standard
Aplicația dispozitivului: Aplicație industrială
Scopul produsului: Motoare asincrone, motoare sincrone
Caracteristici electrice
Număr de faze de rețea: 3 faze
Tensiune nominală de alimentare: 500...690 V (-15...+10%)
Curent de ieșire continuu: 83 A la 2,5 kHz în mod normal, 66 A la 2,5 kHz în modul de funcționare intensă
Puterea motorului: 55,0 kW în modul normal, 45,0 kW în modul de funcționare intensă
Filtru EMC: Încorporat, cu placă EMC opțională
Curent maxim de linie: 87,7 A
Tensiune maximă de ieșire: 690,0 V
Frecvență de comutație: 1...4,9 kHz reglabilă, cu un factor de reducere de 2,5...4,9 kHz
Comunicare
Protocol port de comunicare: Modbus serial, Modbus TCP, EtherNet/IP
Module de comunicare opționale:
- Profibus DP V1
- PROFINET
- DeviceNet
- EtherCAT
- CANopen cu diverse opțiuni de conectare
- Ethernet Powerlink
Viteză de transmisie: 10/100 Mbit/s Ethernet IP/Modbus TCP, 4,8, 9,6, 19,2, 38,4 kbit/s pentru Modbus serial
Intrări/ieșiri
Număr de intrări digitale: 10
Număr de ieșiri digitale: 2
Număr de intrări analogice: 3
Număr de ieșiri analogice: 2
Număr de ieșiri releu: 3
Caracteristici mecanice
Protecție IP: IP21
Clasă de protecție: UL tip 1
Metodă de montare: Montare pe perete
Lățime: 331 mm
Înălțime: 630 mm
Adâncime: 297 mm
Greutate netă: 53 kg
Funcții de siguranță
Oprire sigură a cuplului (STO): Da
Oprire sigură 1 (SS1): Da
Viteză limitată sigură (SLS): Da
Control sigur al frânei (SBC/SBT): Da
Caracteristici de mediu
Temperatura ambiantă de funcționare: -15...50 °C (fără reducere a puterii), 50...60 °C (cu factor de reducere a puterii)
Altitudine de funcționare: ≤1000 m fără reducerea puterii, 1000...4800 m cu reducerea curentului cu 1% la fiecare 100 de metri
Umiditate relativă: 5...95% fără condens, conform IEC 60068-2-3
Rezistență la vibrații: 1,5 mm vârf-la-vârf (f= 2...13 Hz) conform IEC 60068-2-6, 1 gn (f= 13...200 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 15 gn pentru până la 11 ms conform IEC 60068-2-27
