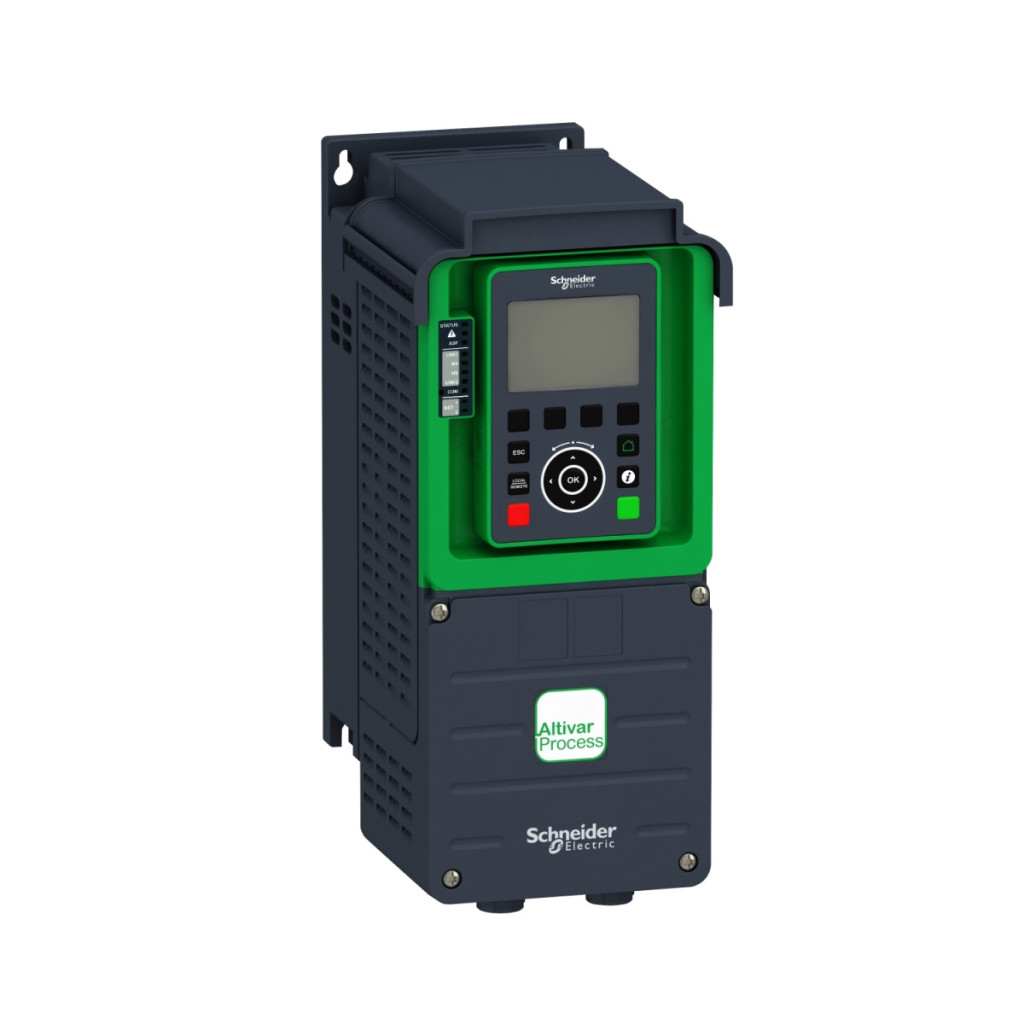

Altivar Process ATV930U07M3 este un convertor de frecvență de înaltă calitate, conceput pentru aplicații industriale, produs de Schneider Electric. Cu designul său compact, dar robust, este alegerea ideală pentru proiectele care necesită un control fiabil al motorului în condiții de sarcină variabilă. Acest model de 0,75 kW are o alimentare trifazată de 200-240 V și este echipat standard cu o unitate de frânare integrată. Convertorul de frecvență are un grad de protecție IP21, care protejează dispozitivul împotriva pătrunderii obiectelor solide mai mari de 12,5 mm și a picăturilor de apă care cad vertical. Designul său montabil pe perete permite utilizarea optimă a spațiului în medii industriale. ATV930U07M3 este potrivit pentru controlul motoarelor sincrone și asincrone, ceea ce îl face extrem de versatil. Dispozitivul oferă o flexibilitate remarcabilă în ceea ce privește capacitățile de comunicare. Acesta acceptă EtherNet/IP, Protocoale seriale Modbus și Modbus TCP, dar pot fi adăugate module de comunicare opționale pentru a extinde compatibilitatea la Profibus DP V1, PROFINET, DeviceNet, EtherCAT și diverse variante CANopen, printre altele. Sloturile multiple pentru module de expansiune permit extinderea I/O digitală și analogică, precum și utilizarea diverselor interfețe de codificare. Dispozitivul se potrivește perfect în mediile moderne de automatizare industrială, unde comunicarea în rețea este esențială. ATV930U07M3 are un filtru EMC integrat și oferă un curent nominal de ieșire de 4,6 A în modul normal și 3,3 A în modul de sarcină mare. Profilurile de control al motorului includ controlul optimizat al cuplului, standardul cuplului constant, standardul cuplului variabil și controlul motoarelor cu magneți permanenți și al motoarelor sincrone cu reluctanță. Frecvența maximă de ieșire este de 599 Hz, ceea ce permite o gamă largă de aplicații. În ceea ce privește funcțiile de siguranță, dispozitivul acceptă funcțiile de oprire sigură a cuplului (STO), limitare sigură a vitezei (SLS), control sigur al frânei (SBC/SBT) și oprire sigură 1 (SS1), îndeplinind astfel cerințele moderne de siguranță a mașinilor. Funcțiile de protecție ale dispozitivului includ protecția termică a motorului și a acționării, protecția împotriva supracurentului, supratensiunii și defectării de fază, precum și o serie de alte soluții de protecție. Intervalul de temperatură de funcționare al dispozitivului este între -15 °C și 50 °C fără reducere a puterii și între 50 °C și 60 °C cu un factor de reducere a puterii. Nu este necesară reducerea puterii până la o altitudine de 1000 de metri deasupra nivelului mării, iar peste această altitudine este necesară o reducere a curentului de 1% pentru fiecare 100 de metri până la 4800 de metri.
Schneider Electric Altivar Process ATV930 - ATV930U07M3 - convertizor de frecvență, 0,75 kW, 3f, 230 VAC, IP21, montabil pe perete, cu unitate de frânare Date tehnice
Caracteristici generale
Familia de produse: Altivar Process ATV900
Aplicație specifică: Controlul proceselor industriale
Tipul produsului: Convertizor de frecvență
Versiune: Versiune standard cu unitate de frânare încorporată
Domeniu de aplicare: Aplicații industriale
Compatibilitate: Motoare sincrone și asincrone
Caracteristici electrice
Număr de faze de rețea: 3 faze
Tensiune nominală de alimentare: 200...240 V - 15...10%
Frecvența rețelei: 50...60 Hz
Curent de ieșire continuu: 4,6 A la 4 kHz în mod normal / 3,3 A la 4 kHz în mod de sarcină grea
Curent de ieșire nominal: 4,6 A
Puterea motorului: 0,75 kW în modul normal / 0,37 kW în modul de sarcină mare
Filtru EMC: Integrat, cu opțiune de placă EMC
Frecvență maximă de ieșire: 599 Hz
Frecvență de comutare: reglabilă între 2...16 kHz, cu factor de reducere între 4...16 kHz
Frecvență nominală de comutare: 4 kHz
Curent de alimentare: 3,0 A la 200 V (mod normal) / 1,7 A la 200 V (sarcină mare)
Curent maxim de intrare: 3,0 A
Tensiune maximă de ieșire: 240 V
Putere aparentă: 1,1 kVA la 240 V (funcționare normală)
Caracteristici de comunicare
Protocoale de comunicare: EtherNet/IP, Modbus serial, Modbus TCP
Viteză de transmisie: 10/100 Mbit/s pentru Ethernet IP/Modbus TCP
Module de comunicare opționale: Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen cu diverse opțiuni de conectare
Caracteristici fizice
Metodă de montare: Montare pe perete
Protecție IP: IP21
Protecție UL: UL tip 1
Dimensiuni (L x Î x A): 144 mm x 350 mm x 206 mm
Greutate netă: 4,3 kg
Funcții de siguranță și protecție
Funcții de siguranță: Viteză limitată în condiții de siguranță (SLS), Controlul frânei în condiții de siguranță (SBC/SBT), Oprire în condiții de siguranță 1 (SS1), Oprire cuplu în condiții de siguranță (STO)
Funcții de protecție: Protecție termică a motorului, Pierdere de fază a motorului, Protecție termică a unității de acționare, Protecție la supracurent, Protecție la supratensiune de ieșire, Protecție la scurtcircuit, Protecție la supratensiune bus DC, Protecție la supratensiune/subtensiune de alimentare, Protecție la pierderea fazei tensiunii de alimentare
Parametri de mediu
Temperatură de funcționare: -15...50 °C (fără reducere a puterii), 50...60 °C (cu factor de reducere a puterii) Altitudine de funcționare: ≤ 1000 m fără reducere a puterii, 1000...4800 m cu reducere a curentului de 1% la fiecare 100 de metri Umiditate relativă: 5...95% fără condensare (conform IEC 60068-2-3)
Nivel de zgomot: 54,5 dB conform 86/188/CEE
Rezistență la vibrații: 1,5 mm vârf-vârf (f= 2...13 Hz) / 1 g (f= 13...200 Hz) conform IEC 60068-2-6
