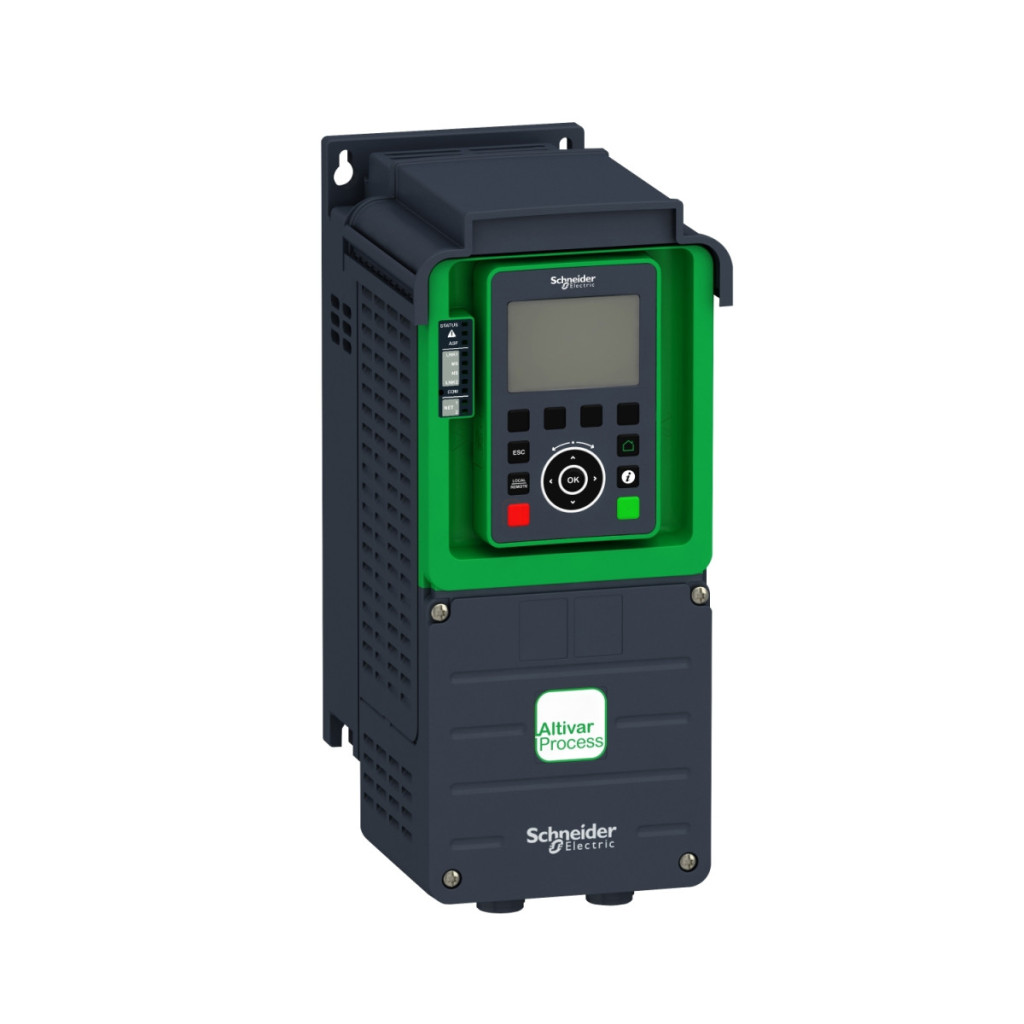

ATV930U07N4 din seria Altivar Process ATV900 este un convertizor de frecvență de nivel profesional, cu funcționalități avansate, conceput pentru controlul proceselor industriale. Acest convertizor de frecvență trifazat de 0,75 kW, 400-480 V, cu viteză variabilă, este soluția perfectă pentru aplicații de control precis al motorului, în special în medii industriale. ATV930U07N4 este disponibil într-o versiune standard cu o unitate de frânare încorporată, care oferă o soluție eficientă de frânare. Gradul de protecție IP21 al dispozitivului oferă o protecție adecvată împotriva prafului și a picăturilor de apă, făcându-l o alegere ideală pentru mediile în care acești factori sunt prezenți. Designul său montabil pe perete oferă opțiuni flexibile de instalare, în timp ce dimensiunile sale compacte (144 mm lățime, 350 mm înălțime și 206 mm adâncime) necesită un spațiu minim. Acest convertor de frecvență oferă o versatilitate excelentă, fiind potrivit pentru controlul motoarelor asincrone și sincrone. Poate furniza un curent de ieșire continuu de 2,2 A în condiții normale de funcționare și de 1,5 A în condiții de sarcină mare, la o frecvență de comutare de 4 kHz. Frecvența de comutare variabilă (2-16 kHz) sporește și mai mult aplicabilitatea dispozitivului în diferite medii și aplicații. Frecvența maximă de ieșire este de 599 Hz, ceea ce permite o gamă extrem de largă de viteze. Dispozitivul este, de asemenea, capabil să funcționeze în patru cadrane, ceea ce înseamnă că poate funcționa eficient atât în modul motor, cât și în modul generator, în ambele sensuri de rotație. Opțiunile sale de comunicare includ Modbus TCP, EtherNet/IP și protocolul serial Modbus și poate fi extins cu o serie de module de comunicare opționale, precum Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen și Ethernet Powerlink. Această capacitate de comunicare flexibilă permite convertizorul de frecvență să fie integrat cu ușurință în sistemele și rețelele de control existente. Dispozitivul suportă viteze Ethernet de 10/100 Mbit/s și oferă diverse rate de transfer pentru comunicația serială Modbus (4,8, 9,6, 19,2, 38,4 kbit/s).Funcțiile de control includ control PID reglabil, rampe de accelerare și decelerare liniare (reglabile între 0,01 și 9999 secunde), frânare cu injecție de curent continuu și compensarea alunecării motorului. Profilurile de control asincron al motorului includ standardul cuplu constant, modul cuplu optimizat și standardul cuplu variabil. Profilurile de control sincron al motorului includ controlul motorului cu magnet permanent și al motorului sincron cu reluctanță. Dispozitivul are, de asemenea, numeroase funcții de protecție, inclusiv protecție termică, oprire în condiții de siguranță a cuplului (STO), protecție împotriva pierderii de fază, protecție împotriva supracurentului, protecție împotriva supratensiunii și multe altele.
Schneider Electric Altivar Process ATV930 - ATV930U07N4 - convertizor de frecvență, 0,75 kW, 3f, 400 V c.a., IP21, montabil pe perete, cu unitate de frânare Date tehnice
Caracteristici cheie
Familia de produse: Altivar Process ATV900
Aplicație produs: Procese industriale
Tip produs sau componentă: Variator de viteză
Versiune: Versiune standard, cu unitate de frânare încorporată
Aplicație dispozitiv: Aplicații industriale
Scopul produsului: Motoare asincrone, motoare sincrone
Caracteristici electrice
Număr de faze de rețea: 3 faze
Tensiune nominală de alimentare: 380...480 V (-15...10%)
Curent nominal de ieșire: 2,2 A la sarcină normală, 1,5 A la sarcină mare (la frecvență de comutație de 4 kHz)
Puterea motorului: 0,75 kW la sarcină normală, 0,37 kW la sarcină mare
Frecvența rețelei: 50...60 Hz
Toleranță frecvență rețea: 5%
Curent maxim de intrare: 1,5 A
Putere aparentă: 1,1 kVA la 480 V (sarcină normală)
Curent tranzitoriu maxim: 2,6 A timp de 60 de secunde (sarcină normală)
Frecvență maximă de ieșire: 599 Hz
Frecvență de comutare: 2...16 kHz reglabilă, cu factor de reducere 4...16 kHz
Frecvență nominală de comutație: 4 kHz
Filtru EMC: încorporat, cu opțiune placă EMC
Caracteristici de comunicare
Protocol port de comunicare: Modbus TCP, EtherNet/IP, Modbus serial
Viteză de transmisie: 10/100 Mbit/s Ethernet IP/Modbus TCP, 4,8, 9,6, 19,2, 38,4 kbit/s pentru Modbus serial
Format date: 8 biți, configurabil ca paritate impară, pară sau fără paritate
Funcții de siguranță
Oprire cuplu de siguranță (STO): Da
Oprire sigură 1 (SS1): Da
Viteză limitată sigură (SLS): Da
Control frână sigură (SBC/SBT): Da
Protecții
Protecție la temperatura motorului, protecție la defect de fază, protecție la supracurent, protecție la supratensiune, protecție la subtensiune, protecție la întreruperea circuitului de control
Caracteristici mecanice
Metodă de montare: Montare pe perete
Grad de protecție IP: IP21
Grad de protecție UL: UL tip 1
Dimensiuni: 144 mm lățime, 350 mm înălțime, 206 mm adâncime
Greutate netă: 4,5 kg
Caracteristici de mediu
Temperatură ambiantă de funcționare: -15...50 °C (fără reducere a puterii), 50...60 °C (cu factor de reducere a puterii)
Altitudine de funcționare: <= 1000 m fără reducere a puterii, 1000...4800 m cu reducere a curentului de 1% / 100 m
Poziție de funcționare: verticală +/- 10 grade
Umiditate relativă: 5...95% fără condens
Rezistență la vibrații: 1,5 mm vârf la vârf (f= 2...13 Hz), 1 gn (f= 13...200 Hz)
Rezistență la șocuri: 15 gn pentru până la 11 ms
Certificate și conformitate
Certificate CSA, UL, TÜV
Marcaj CE
Standarde: UL 508C, IEC 61800-3, IEC 61800-5-1, IEC 61000-3-12, IEC 60721-3, IEC 61508, IEC 13849-1
