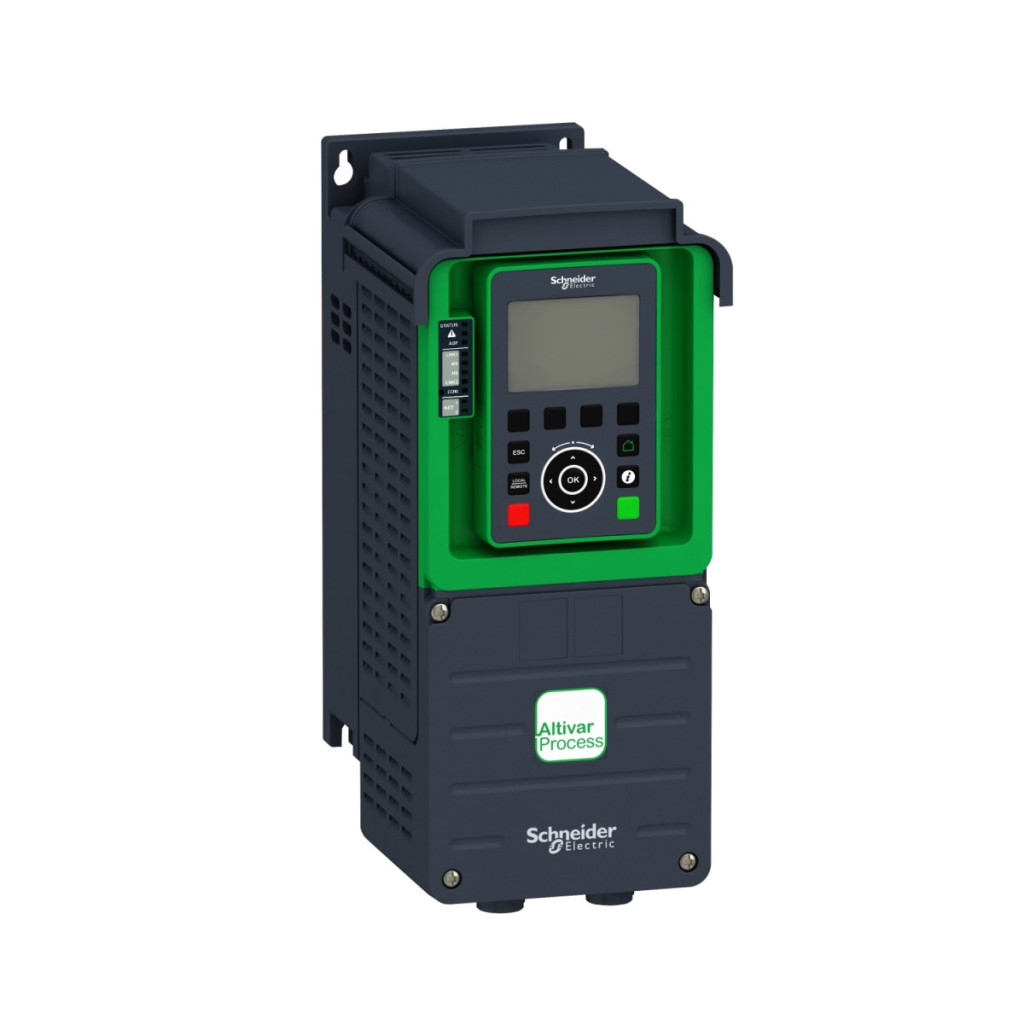

Convertorul de frecvență Altivar Process ATV900 seria ATV930U22M3 este soluția industrială remarcabilă a Schneider Electric, dezvoltată în principal pentru aplicații de control al proceselor industriale. Acest dispozitiv de înaltă performanță de 2,2 kW este alegerea perfectă pentru controlul motoarelor asincrone și sincrone în medii industriale, datorită gamei sale largi de funcții și fiabilității. Convertizorul de frecvență funcționează cu o tensiune de alimentare trifazată de 200-240 V, ceea ce permite o instalare flexibilă în diverse instalații industriale. Gradul de protecție IP21 oferă o protecție adecvată împotriva prafului și a picăturilor de apă, făcându-l alegerea ideală pentru majoritatea halelor de producție, fabricilor de asamblare sau sistemelor de control al proceselor. Unitatea de frânare încorporată crește semnificativ capacitățile de frânare dinamică ale motorului, permițând o oprire mai precisă și schimbări de direcție mai rapide, crescând astfel productivitatea și capacitatea de răspuns a sistemului. Dispozitivul poate fi montat pe perete și are dimensiuni compacte: 144 mm lățime, 350 mm înălțime și 206 mm adâncime, astfel încât nu ocupă mult spațiu. În timpul instalării, este important să îl montați în poziție verticală (±10°) pentru o răcire adecvată și să lăsați suficient spațiu în jurul său pentru circulația aerului. Intervalul de temperatură de funcționare al dispozitivului este între -15 °C și 50 °C la sarcină maximă și între 50 °C și 60 °C cu performanță redusă. Răcirea prin convecție naturală oferă o putere termică de 32 W, în timp ce răcirea prin convecție forțată oferă 74 W la 200 V și o frecvență de comutare de 4 kHz. ATV930U22M3 este deosebit de versatil în controlul motoarelor, deoarece este compatibil atât cu motoarele asincrone, cât și cu cele sincrone. Pentru motoarele asincrone, sunt disponibile profiluri optimizate pentru modul cuplu, cuplu variabil standard și cuplu constant standard, în timp ce pentru motoarele sincrone, este potrivit pentru controlul motoarelor cu magneți permanenți și al motoarelor sincrone cu reluctanță. Frecvența maximă de ieșire este de 599 Hz, ceea ce permite o gamă extrem de largă de viteze. Rampele de pornire și oprire pot fi controlate liniar între 0,01 și 9999 secunde, asigurând o accelerare și o decelerare precise. Frecvența de comutare poate fi reglată între 2 și 16 kHz, permițând optimizarea nivelului de zgomot al motorului și a eficienței sistemului pentru aplicația specifică. Opțiunile sale de comunicare sunt foarte extinse: în configurația sa de bază, suportă protocoalele Modbus serial, EtherNet/IP și Modbus TCP, dar cu module de expansiune poate comunica și cu rețelele Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen și Ethernet Powerlink. Această flexibilitate permite integrarea convertizorului de frecvență în aproape orice sistem de automatizare industrială. Viteza de comunicare este de 10/100 Mbit/s pentru Ethernet și poate fi setată între 4,8 și 38,4 kbit/s pentru Modbus serial. Dispozitivul are capacități I/O bogate: 10 intrări digitale (inclusiv două intrări de impulsuri în intervalul 0-30 kHz), 3 intrări analogice (configurabile pentru tensiune/curent), 2 ieșiri analogice și 2 ieșiri digitale (dintre care una poate fi configurată și ca ieșire de impulsuri în intervalul 0-30 kHz).În plus, are 3 ieșiri releu, dintre care prima poate fi utilizată pentru semnalizarea defectelor, iar celelalte două pentru control secvențial. Acest set bogat de I/O permite implementarea de sarcini complexe de control și feedback cu utilizarea minimă a dispozitivelor externe.
Schneider Electric Altivar Process ATV930 - ATV930U22M3 - convertizor de frecvență, 2,2 kW, 3f, 230 V c.a., IP21, montabil pe perete, cu unitate de frânare Date tehnice
Caracteristici principale
Familia de produse: Altivar Process ATV900
Tip: ATV930U22M3
Aplicație produs: Procese industriale
Tip produs sau componentă: Convertizor de frecvență
Versiune: Cu unitate de frânare, versiune standard
Aplicație: Aplicație industrială
Motor țintă: Motoare asincrone, motoare sincrone
Date electrice
Număr de faze de rețea: 3 faze
Tensiune nominală de alimentare: 200...240 V - 15...10 %
Curent nominal de ieșire: 11,2 A
Putere motor: 2,2 kW pentru sarcină normală, 1,5 kW pentru sarcină mare
Curent de intrare: 8,4 A la 200 V (sarcină normală), 6,0 A la 200 V (sarcină grea), 7,2 A la 240 V (sarcină normală), 5,3 A la 240 V (sarcină grea) Curent maxim de intrare: 8,4 A Tensiune maximă de ieșire: 240 V Frecvență nominală de comutare: 4 kHz Reglare frecvență de comutare: 2...16 kHz reglabilă, 4...16 kHz cu factor de reducere
Putere aparentă: 3 kVA la 240 V (sarcină normală), 2,2 kVA la 240 V (sarcină mare)
Curent tranzitoriu maxim: 13,4 A timp de 60 de secunde (sarcină normală), 12 A timp de 60 de secunde (sarcină grea)
Frecvența rețelei: 50...60 Hz
Toleranță relativă simetrică a tensiunii rețelei: 10 %
Toleranță relativă simetrică a frecvenței rețelei: 5 %
Date de comunicare
Protocol port de comunicare: Modbus serial, EtherNet/IP, Modbus TCP
Viteză de transmisie: 10/100 Mbit/s Ethernet IP/Modbus TCP, 4,8-38,4 kbit/s Modbus serial
Număr de adrese: 1...247 pentru Modbus serial
Format date: 8 biți, paritate impară, pară sau fără paritate configurabilă pentru Modbus serial
Funcții de protecție
Nivel de protecție IP: IP21
Nivel de protecție: UL Tip 1
Funcții de siguranță: Oprire cuplu de siguranță (STO), Control frână de siguranță (SBC/SBT), Viteză limitată de siguranță (SLS), Oprire de siguranță 1 (SS1)
Tipuri de protecție: Protecție termică: motor și convertizor de frecvență, Oprire sigură a cuplului: motor și convertizor de frecvență, Defecțiune fază motor, Supracurent între faze și împământare, Supraîncărcare la ieșire, Protecție la scurtcircuit, Supraîncărcare la magistrala CC, Supraîncărcare și subîncărcare la tensiunea de alimentare, Pierdere de fază la tensiunea de alimentare, Viteză excesivă, Întrerupere circuit de control
Date mecanice
Metodă de montare: Montare pe perete
Lățime: 144 mm
Înălțime: 350 mm
Adâncime: 206 mm
Greutate netă: 4,5 kg
Caracteristici de mediu
Rezistență de izolație: > 1 MOhm 500 V CC timp de 1 minut la pământ
Nivel de zgomot: 54,5 dB conform cu 86/188/CEE
Rezistență la vibrații: 1,5 mm vârf la vârf (f= 2...13 Hz) conform IEC 60068-2-6, 1 gn (f= 13...200 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 15 gn timp de 11 ms conform IEC 60068-2-27
Umiditate relativă: 5...95% fără condensare, conform IEC 60068-2-3
Temperatura ambiantă de funcționare: -15...50 °C (fără reducere a puterii), 50...60 °C (cu factor de reducere a puterii) Altitudine de funcționare: <= 1000 m fără reducere a puterii, 1000...4800 m cu reducere a curentului de 1% / 100 m Poziție de funcționare: verticală +/- 10 grade
