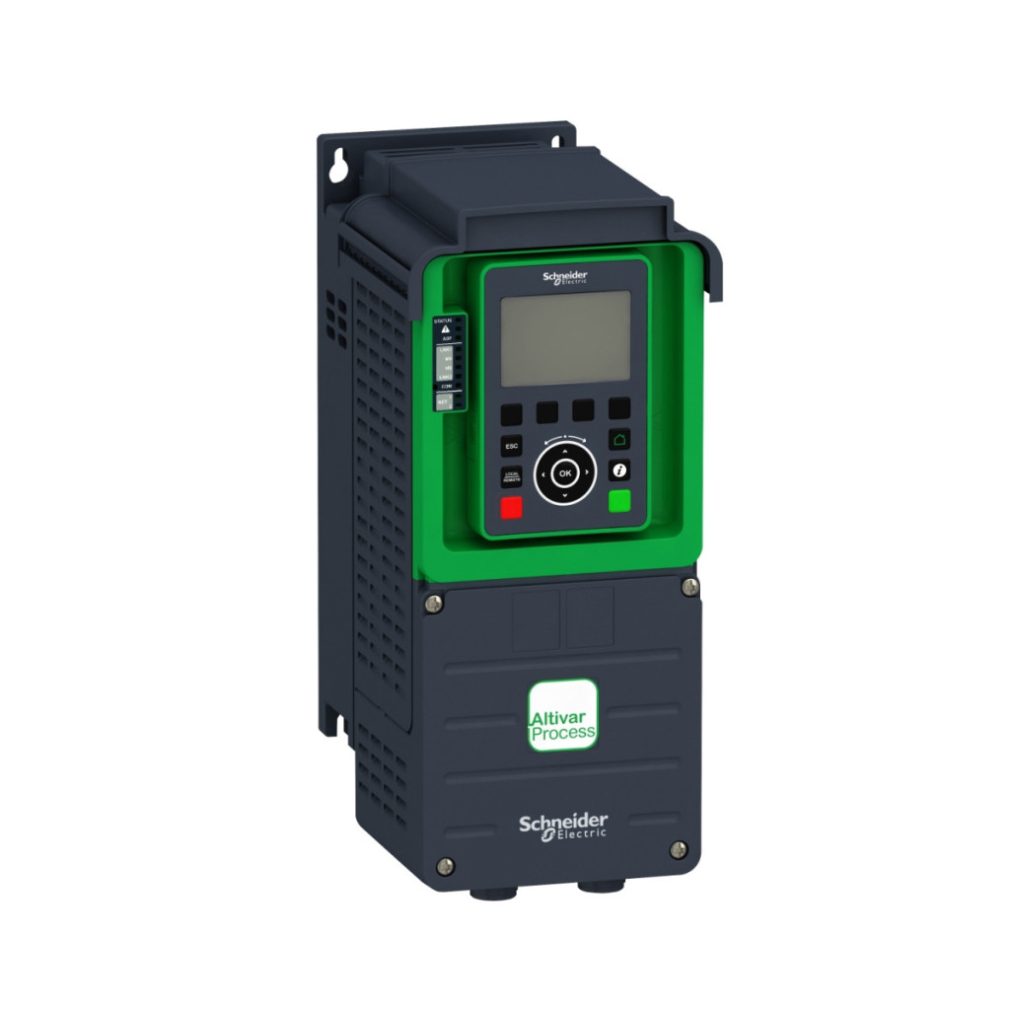

ATV930U22N4, parte a familiei Altivar Process ATV900, este un convertor de frecvență profesional dezvoltat pentru aplicații industriale, oferind performanțe remarcabile într-o gamă largă de sarcini de control al motoarelor. Fabricat de Schneider Electric, acest dispozitiv este conceput în principal pentru aplicații industriale de control al proceselor, în care sunt importante controlul precis al motorului, disponibilitatea ridicată și performanțele excepționale. Această versiune de 2,2 kW, cu design standard, trifazată, montabilă pe perete, poate fi utilizată cu o tensiune de alimentare între 400 și 480 V și are protecție IP21. ATV930U22N4 este potrivit pentru controlul motoarelor sincrone și asincrone, oferind o flexibilitate excepțională pentru o varietate de aplicații. Unitatea de frânare încorporată permite oprirea rapidă și eficientă, ceea ce poate fi esențial în anumite aplicații. Acesta oferă un curent de ieșire continuu de 5,6 A în condiții normale de funcționare și de 4,0 A sub sarcină mare, la o frecvență de comutare de 4 kHz. Este extrem de versatil în ceea ce privește comunicarea: suportă protocoale seriale Modbus TCP, EtherNet/IP și Modbus ca standard și poate fi extins cu diverse module de comunicare pentru a include protocoale Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen și Ethernet Powerlink. Gama largă de opțiuni de control și comunicare permite integrarea perfectă a convertizorului de frecvență în sistemele de automatizare existente. Setul bogat de I/O – 10 intrări digitale, 2 ieșiri digitale, 3 intrări analogice, 2 ieșiri analogice și 3 ieșiri releu – oferă o gamă largă de opțiuni de control. Profilurile de control al motorului includ moduri standard de cuplu constant, cuplu optimizat și cuplu variabil pentru motoare asincrone, precum și controlul motoarelor cu magneți permanenți și motoarelor sincrone cu reluctanță. Frecvența maximă de ieșire este de 599 Hz, iar rampele de accelerare și decelerare pot fi reglate liniar între 0,01 și 9999 s. Frecvența de comutare a dispozitivului poate fi setată între 2 și 16 kHz, cu o valoare nominală de 4 kHz. Modul cu 4 cadrane și chopperul de frânare încorporat sunt deosebit de utile în aplicații care necesită accelerări și decelerări frecvente. Siguranța este o prioritate absolută: ATV930U22N4 include funcții de siguranță Safe Torque Off (STO), Safe Stop 1 (SS1), Safe Limited Speed (SLS) și Safe Brake Management (SBC/SBT) care respectă cele mai înalte standarde de siguranță industrială. Sunt integrate și numeroase funcții de protecție, inclusiv protecție împotriva supraîncălzirii, supracurentului, supratensiunii, pierderii de fază și scurtcircuitului atât pe partea motorului, cât și pe partea unității de acționare. Dispozitivul poate fi utilizat la temperaturi cuprinse între -15 °C și +50 °C fără reducerea puterii și poate fi utilizat la altitudini de până la 4800 m deasupra nivelului mării (cu factorul de reducere a curentului corespunzător). Dimensiuni: 144 mm lățime, 350 mm înălțime și 206 mm adâncime, cu o greutate de 4,5 kg.
Schneider Electric Altivar Process ATV930 - ATV930U22N4 - convertizor de frecvență, 2,2 kW, 3f, 400 VCA, IP21, montabil pe perete, cu unitate de frânare date tehnice
Caracteristici generale
Familia de produse: Altivar Process ATV900
Aplicație specifică produsului: Controlul proceselor industriale
Tipul produsului sau componentului: Convertizor de frecvență
Versiune: Design standard, cu unitate de frânare
Domeniu de aplicare: Aplicații industriale
Controlul motorului: Motoare sincrone, motoare asincrone
Caracteristici alimentare
Număr de faze de rețea: 3 faze
Tensiune nominală de alimentare: 380...480 V (-15...10 %)
Frecvența rețelei: 50...60 Hz
Toleranță relativă simetrică a tensiunii rețelei: 10 %
Toleranță relativă simetrică a frecvenței rețelei: 5 %
Curent de linie: 4,3 A (380 V, sarcină normală), 3,1 A (380 V, sarcină mare), 3,8 A (480 V, sarcină normală), 2,9 A (480 V, sarcină mare)
Curent maxim de intrare: 4,3 A
Putere aparentă: 3,2 kVA la 480 V (sarcină normală), 2,4 kVA la 480 V (sarcină mare)
Caracteristici de ieșire
Curent nominal de ieșire: 5,6 A
Curent continuu de ieșire: 5,6 A la 4 kHz pentru sarcină normală, 4 A la 4 kHz pentru sarcină mare
Curent tranzitoriu maxim: 6,7 A timp de 60 s (sarcină normală), 6 A timp de 60 s (sarcină mare)
Puterea motorului: 2,2 kW pentru sarcină normală, 1,5 kW pentru sarcină mare
Tensiune maximă de ieșire: 480,0 V
Frecvență maximă de ieșire: 599 Hz
Caracteristici de control
Protocol port de comunicație: Modbus TCP, EtherNet/IP, Modbus serial
Viteză de transmisie: 10/100 Mbit/s pentru Ethernet IP/Modbus TCP, 4,8, 9,6, 19,2, 38,4 kbit/s pentru Modbus serial
Interval de adrese: 1...247 pentru Modbus serial
Frecvență de comutare: 2...16 kHz reglabilă, cu factor de reducere 4...16 kHz
Frecvență nominală de comutare: 4 kHz
Profil de control al motorului pentru motoare asincrone: cuplu constant standard, mod cuplu optimizat, cuplu variabil standard
Profil de control al motorului pentru motoare sincrone: Motor cu magnet permanent, motor sincron cu reluctanță
Caracteristici intrare/ieșire
Număr de intrări discrete: 10
Tip de intrări discrete: DI1...DI8 programabile, 24 V c.c. (≤ 30 V), DI7, DI8 programabile ca intrări de impulsuri: 0...30 kHz, STOA, STOB cuplu de siguranță oprit
Număr de ieșiri discrete: 2
Număr de intrări analogice: 3
Tip de intrări analogice: AI1, AI2, AI3 tensiune configurabilă prin software: 0...10 V CC sau curent: 0...20 mA/4...20 mA
Număr de ieșiri analogice: 2
Număr de ieșiri releu: 3
Caracteristici mecanice
Metodă de montare: Montare pe perete
Grad de protecție IP: IP21
Dimensiuni: 144 mm lățime, 350 mm înălțime, 206 mm adâncime
Condiții de mediu
Mediu de funcționare: Rezistență la contaminare chimică: Clasa 3C3 conform IEC 60721-3-3, rezistență la contaminare cu praf: Clasa 3S3 conform IEC 60721-3-3
Umiditate relativă: 5...95% fără condensare
Temperatura ambiantă în timpul funcționării: -15...50 °C (fără reducere a puterii), 50...60 °C (cu factor de reducere a puterii)
Altitudine de funcționare: ≤ 1000 m fără reducere a puterii, 1000...4800 m cu reducere a curentului de 1% la fiecare 100 m
Poziție de funcționare: Verticală ±10°
