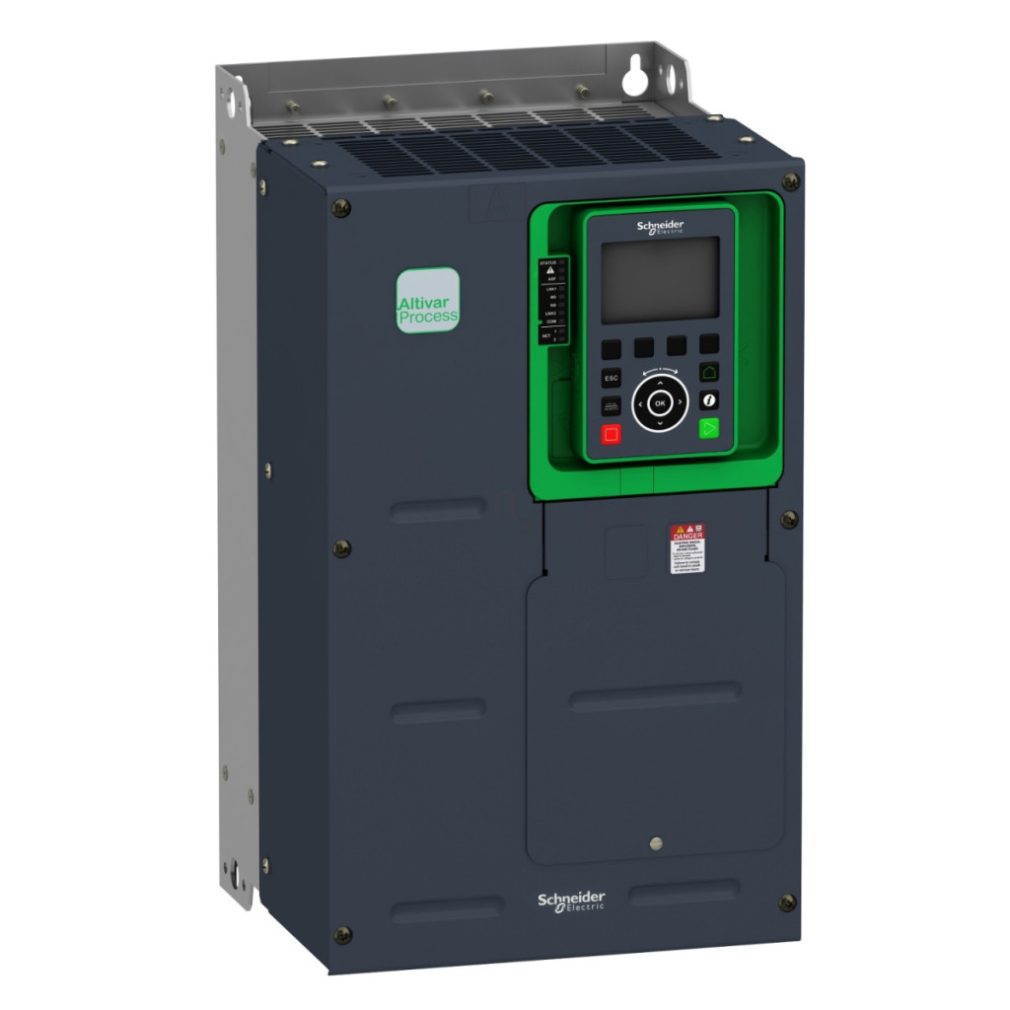

ATV930U22Y6, parte a seriei Altivar Process ATV900 de la Schneider Electric, este un convertizor de frecvență multifuncțional, extrem de avansat, conceput special pentru controlul proceselor industriale. Acest convertizor de frecvență trifazat de 2,2 kW, 500-690 V, oferă o soluție ideală pentru controlul motoarelor sincrone și asincrone, cu caracteristici de siguranță de nivel înalt și opțiuni de comunicare flexibile. ATV930U22Y6 oferă control variabil al vitezei într-o versiune standard cu unitate de frânare încorporată. Dispozitivul are un curent nominal de ieșire de 3,1 A în funcționare normală și de 2,4 A în funcționare intensivă, la o frecvență de comutație de 4 kHz. Profilurile sale sofisticate de control al motorului includ standardul cuplu variabil, modul cuplu optimizat și standardul cuplu constant, care sunt perfect adaptate unei varietăți de aplicații. Convertorul de frecvență poate controla atât motoarele asincrone convenționale, cât și motoarele avansate cu magneți permanenți și motoarele sincrone cu reluctanță până la o frecvență de ieșire de 599 Hz. Flexibilitatea comunicației este o caracteristică cheie a Altivar Process ATV930. Acesta vine în dotarea standard cu protocoale EtherNet/IP, Modbus serial și Modbus TCP și poate fi extins cu module opționale pentru a suporta Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen și Ethernet Powerlink. Dispozitivul are trei sloturi de expansiune (A, B, C) care pot acomoda diverse module de expansiune de comunicații, I/O digitale și analogice, precum și module de interfață pentru encodere. ATV930U22Y6 oferă o serie de caracteristici avansate de siguranță, inclusiv Safe Torque Off (STO), Safe Stop 1 (SS1), Safely Limited Speed (SLS) și Safe Brake Management (SBC/SBT), care îndeplinesc cerințele moderne de siguranță industrială. Aceste funcții sunt esențiale pentru funcționarea în siguranță a mașinilor și protecția personalului de operare. Dispozitivul are un set bogat de intrări/ieșiri, inclusiv 10 intrări digitale (dintre care 2 pot fi configurate ca intrări de impulsuri), 3 intrări analogice (tensiune sau curent), 2 ieșiri analogice și 3 ieșiri releu. Intrările digitale pot fi operate cu logică pozitivă sau negativă și sunt potrivite pentru controlul a 16 viteze prestabilite. Opțiunile avansate de control sunt completate de un controler PID reglabil încorporat. ATV930U22Y6 este disponibil într-un design montabil pe perete și în diferite grade de protecție (IP00 ca standard, opțional IP21/UL Tip 1). Intervalul său de temperatură de funcționare este între -15 °C și +60 °C (cu performanță redusă peste 50 °C) și poate fi utilizat la altitudini de până la 4800 m deasupra nivelului mării (cu curent redus peste 1000 m). Convertorul de frecvență are o lățime de 246 mm, o înălțime de 420 mm și o adâncime de 242 mm și cântărește 22 kg.
Schneider Electric Altivar Process ATV930 - ATV930U22Y6 - date tehnice convertizor de frecvență
Caracteristici generale
Familia de produse: Altivar Process ATV900
Tipul produsului: Convertizor de frecvență (unitate de acționare cu viteză variabilă)
Aplicație specială: Procese industriale
Design: Versiune standard cu unitate de frânare încorporată
Metodă de montare: Montare pe perete
Caracteristici electrice
Tensiune de alimentare: 500...690 V (-15...+10%)
Număr de faze: 3 faze
Frecvența rețelei: 50...60 Hz (±5%)
Curent nominal de ieșire: 3,1 A în funcționare normală, 2,4 A în funcționare intensă (la 4 kHz)
Puterea motorului: 1,5 kW în funcționare normală, 1,1 kW în funcționare intensă
Curent maxim de intrare: 3,6 A
Putere aparentă: 4,3 kVA la 690 V (funcționare normală)
Curent tranzitoriu maxim: 3,72 A timp de 60 de secunde (funcționare normală)
Tensiune maximă de ieșire: 690 V
Frecvență maximă de ieșire: 599 Hz
Caracteristici de comunicare
Protocoale de comunicare: EtherNet/IP, Modbus serial, Modbus TCP
Viteză de transmisie: 10/100 Mbit/s (Ethernet), 4,8-38,4 kbit/s (Modbus serial)
Module opționale: Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen, Ethernet Powerlink
Intrări și ieșiri
Intrări digitale: 10 (DI1-DI8 programabile, DI7-DI8 pot fi utilizate și ca intrări de impulsuri)
Intrări analogice: 3, configurabile prin software (0-10 V c.c. sau 0-20 mA/4-20 mA)
Ieșiri digitale: 2 (logice sau impulsuri)
Ieșiri analogice: 2, configurabile prin software (0-10 V CC sau 0-20 mA)
Ieșiri releu: 3 (releu de defect, 2 relee de secvență)
Caracteristici de control al motorului
Profiluri de control al motorului asincron: Cuplu variabil standard, mod cuplu optimizat, cuplu constant standard
Profiluri de control al motorului sincron: Motor cu magnet permanent, motor sincron cu reluctanță
Mod de frânare: Injecție CC
Frecvență de comutare: 2...8 kHz reglabilă (nominală: 4 kHz)
Funcții de siguranță
Oprire sigură a cuplului (STO): Da
Oprire sigură 1 (SS1): Da
Viteză limitată în condiții de siguranță (SLS): Da
Gestionare sigură a frânei (SBC/SBT): Da
Caracteristici mecanice
Protecție IP: IP21
Protecție UL: UL tip 1
Dimensiuni (L × Î × A × adâncime): 246 × 420 × 242 mm
Greutate: 22 kg
Condiții de mediu
Interval de temperatură de funcționare: -15...50 °C (fără reducere a puterii), 50...60 °C (cu reducere a puterii) Altitudine: ≤ 1000 m (fără reducere a puterii), 1000...4800 m (reducere de curent de 1% la fiecare 100 m)
Umiditate relativă: 5...95% (fără condens)
Rezistență la vibrații: 1,5 mm vârf la vârf (f=2...13 Hz), 1 g (f=13...200 Hz)
Rezistență la șocuri: 15 g pentru până la 11 ms
