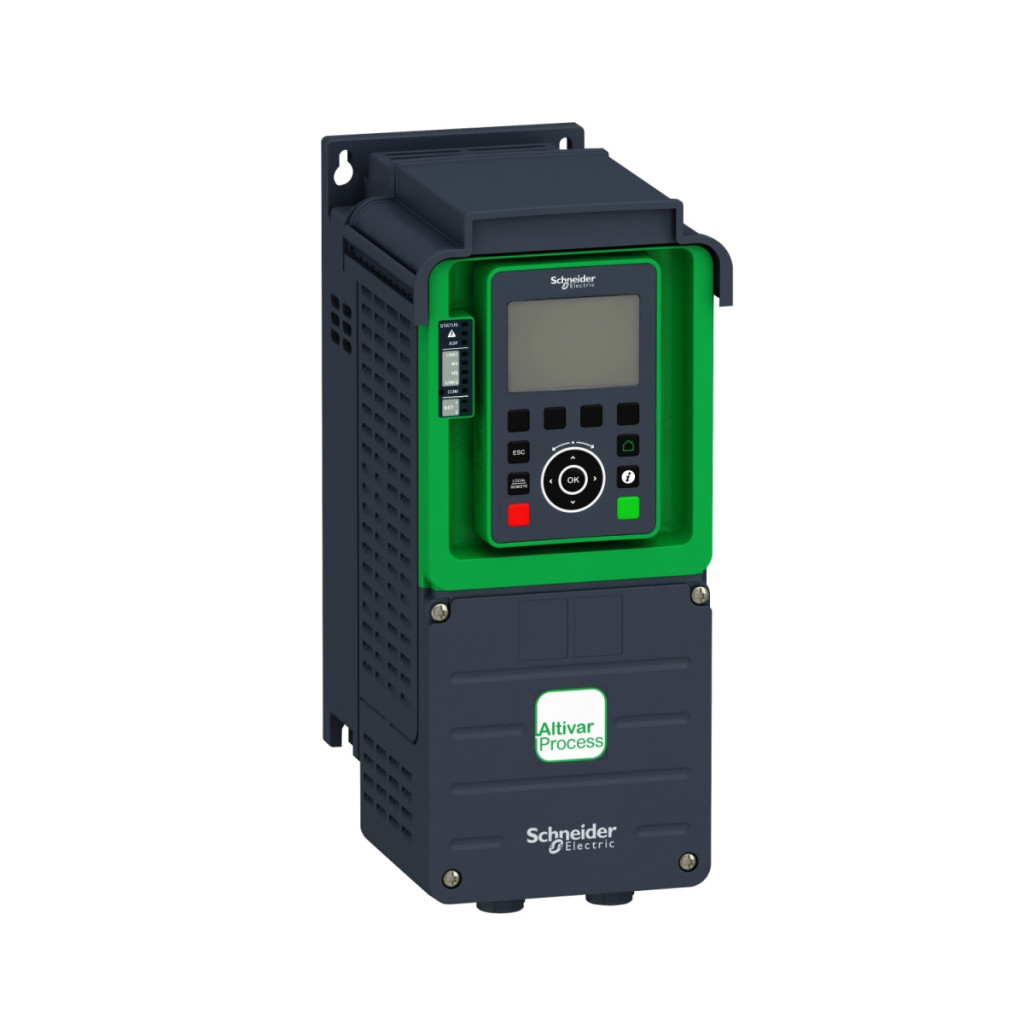

Convertorul de frecvență Altivar Process ATV900 seria ATV930U30M3 este soluția profesională de înaltă calitate oferită de Schneider Electric pentru aplicații industriale de control al motoarelor. Acest dispozitiv de 3 kW, care poate fi montat pe perete, este conceput special pentru medii industriale în care este necesar un control fiabil și eficient al motoarelor. Convertorul de frecvență are o serie de caracteristici remarcabile care îl fac potrivit pentru o varietate de aplicații industriale. Dispozitivul funcționează cu o sursă de alimentare trifazată de 200-240 V și are un grad de protecție IP21, oferind o protecție adecvată împotriva prafului și umezelii. Una dintre cele mai importante caracteristici ale sale este chopperul de frânare încorporat, care permite decelerarea și oprirea eficientă, în special în aplicații cu inerție ridicată. Convertorul de frecvență ATV930U30M3 este potrivit pentru controlul motoarelor asincrone și sincrone, ceea ce mărește semnificativ domeniile sale de aplicare. Dispozitivul poate funcționa în moduri de cuplu constant, cuplu variabil și cuplu optimizat pentru motoare asincrone, fiind totodată capabil să controleze motoare cu magneți permanenți și motoare sincrone cu reluctanță. Frecvența maximă de ieșire este de 599 Hz, ceea ce permite utilizarea într-o gamă largă de viteze. Acest model excelează și în ceea ce privește opțiunile de comunicare. Are protocoale Modbus serial, Modbus TCP și EtherNet/IP încorporate și poate fi extins cu o serie de module de comunicare opționale, precum Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen și Ethernet Powerlink. Această flexibilitate permite integrarea convertizorului de frecvență în practic orice sistem de automatizare industrială. ATV930U30M3 este, de asemenea, extrem de versatil în ceea ce privește conexiunile de intrare și ieșire. Are 10 intrări digitale, dintre care două pot fi configurate ca intrări de impulsuri, și 3 intrări analogice care pot fi configurate ca semnale de tensiune sau curent. Pe partea de ieșire, există 2 ieșiri digitale (dintre care una poate fi utilizată și ca ieșire de impulsuri) și 2 ieșiri analogice. Cele 3 ieșiri releu pot fi programate pentru diverse funcții, de exemplu semnalizarea defectelor sau controlul secvențial. Toate acestea oferă o gamă largă de opțiuni de control pentru diverse aplicații. Convertizorul de frecvență ATV930U30M3 are, de asemenea, caracteristici de siguranță remarcabile, cum ar fi Safe Torque Off (STO), Safe Stop 1 (SS1), Safe Brake Management (SBC/SBT) și Safely Limited Speed (SLS). Aceste funcții sunt conforme cu cele mai recente standarde de siguranță și garantează o funcționare sigură chiar și în aplicații critice. Funcțiile de protecție ale dispozitivului includ protecție termică pentru motor și acționare, protecție la scurtcircuit, protecție la supratensiune și subtensiune, protecție la suprasarcină și multe alte funcții de protecție care asigură o funcționare fiabilă pe termen lung. Dispozitivul este compact (350 x 144 x 206 mm) și cântărește doar 4,5 kg, fiind ușor de instalat în diverse dulapuri de comandă. Intervalul de temperatură de funcționare este de la -15 °C la +50 °C fără reducerea puterii, dar poate fi utilizat până la 60 °C cu reducerea puterii. Umiditatea relativă poate fi între 5-95% fără condensare și poate fi utilizat până la 1000 de metri deasupra nivelului mării fără reducerea puterii.
Schneider Electric Altivar Process ATV930 - ATV930U30M3 - convertizor de frecvență, 3 kW, 3f, 230 V c.a., IP21, montabil pe perete, cu unitate de frânare Date tehnice
Caracteristici generale
Familia de produse: Altivar Process ATV900
Tip: ATV930U30M3
Aplicație: Controlul proceselor industriale
Design: Versiune standard cu unitate de frânare încorporată (chopper de frânare)
Metodă de montare: Montare pe perete
Caracteristici electrice
Tensiune de alimentare: 200-240 V, -15%...+10%
Număr de faze: 3 faze
Frecvență rețea: 50-60 Hz (±5%)
Curent nominal de ieșire: 13,7 A (sarcină normală) / 11,2 A (sarcină mare)
Puterea motorului: 3,0 kW (sarcină normală) / 2,2 kW (sarcină mare)
Curent nominal de intrare: 11,5 A (200 V, sarcină normală) / 8,7 A (200 V, sarcină mare)
Curent tranzitoriu maxim: 16,4 A timp de 60 de secunde (sarcină normală) / 16,8 A timp de 60 de secunde (sarcină mare)
Caracteristici de control
Profil de control al motorului: Motor asincron: cuplu constant, cuplu variabil, cuplu optimizat
Motor sincron: motor cu magnet permanent, motor sincron cu reluctanță
Frecvență maximă de ieșire: 599 Hz
Frecvență de comutare: reglabilă între 2 și 16 kHz (nominală: 4 kHz)
Accelerare/decelerare: Reglabilă liniar în intervalul 0,01-9999 s
Ieșiri și intrări
Număr de intrări digitale: 10
Număr de intrări analogice: 3 (tensiune: 0-10 V c.c., curent: 0-20 mA/4-20 mA)
Număr de ieșiri digitale: 2
Număr de ieșiri analogice: 2 (tensiune: 0-10 V CC, curent: 0-20 mA)
Ieșire releu: 3 (configurabile ca 1 releu de defect, 2 relee de secvență)
Comunicare
Protocoale încorporate: Modbus serial, Modbus TCP, EtherNet/IP
Module de comunicare opționale: Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen, Ethernet Powerlink
Funcții de siguranță
Funcții de siguranță încorporate: Oprire cuplu de siguranță (STO), Oprire sigură 1 (SS1), Gestionare sigură a frânei (SBC/SBT), Viteză limitată în condiții de siguranță (SLS)
Caracteristici mecanice
Grad de protecție: IP21
Protecție UL: UL tip 1
Dimensiuni (înălțime x lățime x adâncime): 350 x 144 x 206 mm
Greutate: 4,5 kg
Condiții de mediu
Interval de temperatură de funcționare: -15 °C...+50 °C (fără reducere a puterii), +50 °C...+60 °C (cu reducere a puterii) Umiditate relativă: 5-95% (fără condens) Nivel de zgomot: 54,5 dB Altitudine de funcționare: ≤1000 m (fără reducere a puterii), 1000-4800 m (reducere a puterii de 1% la fiecare 100 m)
Rezistență la vibrații: 1,5 mm vârf-la-vârf (f=2...13 Hz), 1 gn (f=13...200 Hz) Rezistență la impact: 15 gn până la 11 ms Certificate Conformitate: Marcaj CE Standarde: UL 508C, IEC 61800-3, IEC 61800-5-1, IEC 61000-3-12, IEC 60721-3, IEC 61508, IEC 13849-1 Asigurare produs: CSA, TÜV, UL
