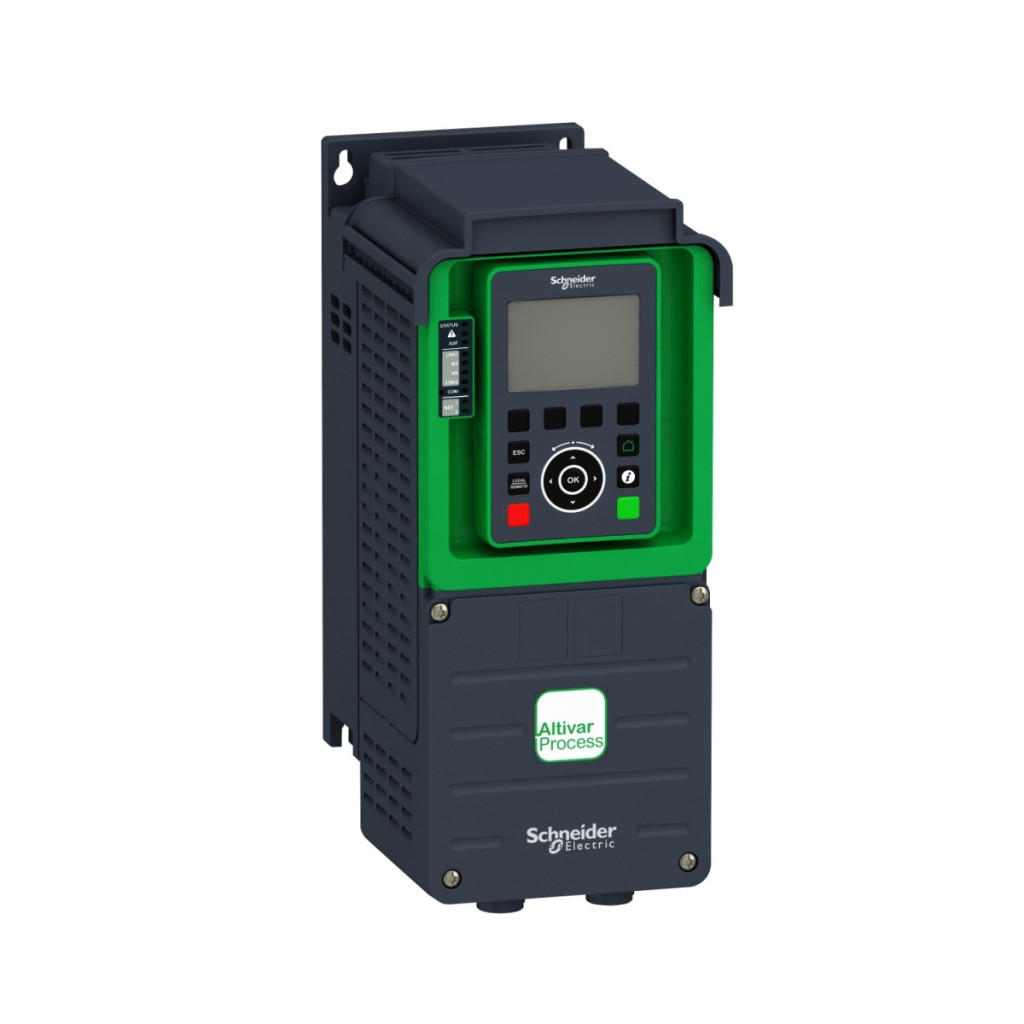

Parte a familiei de convertoare de frecvență Altivar Process ATV900, modelul ATV930U30N4 este un convertizor de viteză variabilă extrem de flexibil, conceput pentru aplicații industriale, fiind alegerea ideală pentru sarcini complexe de control al motoarelor. Acest dispozitiv trifazat de 3 kW, 400-480 V are o unitate de frânare încorporată și protecție IP21. Versatilitatea convertizorului de frecvență Schneider Electric ATV930U30N4 este demonstrată de faptul că este potrivit atât pentru motoare asincrone, cât și pentru motoare sincrone. Designul său montabil pe perete și dimensiunile compacte (144 x 350 x 206 mm) îl fac ușor de integrat într-o varietate de medii industriale. Cu o greutate de 4,6 kg, dispozitivul oferă un curent de ieșire continuu de 7,2 A în condiții normale de încărcare și de 5,6 A în condiții de încărcare intensă, asigurând performanțe optime pentru o varietate de aplicații. În ceea ce privește opțiunile de comunicare, ATV930U30N4 acceptă o serie de protocoale, inclusiv soluții Modbus serial, EtherNet/IP și Modbus TCP. Poate fi extins opțional cu module de comunicare Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen și Ethernet Powerlink. Aceste opțiuni asigură integrarea perfectă în rețelele și sistemele industriale existente. O gamă largă de intrări/ieșiri digitale și analogice sporește și mai mult versatilitatea convertizorului de frecvență. ATV930U30N4 oferă profiluri avansate de control al motorului, inclusiv moduri de cuplu variabil, cuplu constant și cuplu optimizat pentru motoare asincrone, precum și controlul motoarelor cu magneți permanenți și motoarelor sincrone cu reluctanță. Frecvența maximă de ieșire este de 599 Hz, iar rampele de accelerare și decelerare pot fi setate liniar de la 0,01 la 9999 secunde. Dispozitivul este, de asemenea, capabil să funcționeze în 4 cadrane și să frâneze prin injecție de curent continuu, în timp ce chopperul de frânare încorporat asigură o recuperare eficientă a energiei în timpul frânării. Frecvența de comutare poate fi reglată între 2 și 16 kHz, cu o frecvență nominală de comutare de 4 kHz. Siguranța este o considerație primordială, astfel încât ATV930U30N4 este echipat cu numeroase funcții de protecție, inclusiv protecție termică a motorului, oprire sigură a cuplului, protecție împotriva defectării fazei motorului, protecție termică a acționării, protecție împotriva supracurentului, protecție împotriva scurtcircuitului, Protecție la supratensiune a magistralei de curent continuu și multe alte mecanisme de protecție. Dispozitivul dispune, de asemenea, de funcții de siguranță precum limitarea vitezei de siguranță (SLS), controlul frânării de siguranță (SBC/SBT) și oprirea de siguranță 1 (SS1), care permit funcționarea și întreținerea în condiții de siguranță a mașinilor.
Schneider Electric Altivar Process ATV930 - ATV930U30N4 - convertizor de frecvență, 3 kW, 3f, 400 VAC, IP21, montabil pe perete, cu unitate de frânare Date tehnice
Caracteristici de bază
Familia de produse: Altivar Process ATV900
Varianta de produs: ATV930
Aplicație specifică: Procese industriale
Tip dispozitiv: Variator de viteză
Variantă: Versiune standard cu unitate de frânare
Aplicație: Aplicații industriale
Tipuri de motoare: Motoare asincrone, Motoare sincrone
Caracteristici electrice
Număr de faze de alimentare: 3 faze
Tensiune nominală de alimentare: 380...480 V - 15...10 %
Frecvența rețelei: 50...60 Hz
Toleranța frecvenței rețelei: ± 5%
Toleranța simetrică a tensiunii rețelei: 10%
Curent de ieșire: 7,2 A la sarcină normală, 5,6 A la sarcină mare
Puterea motorului: 3,0 kW la sarcină normală, 2,2 kW la sarcină mare
Curent nominal de intrare: 5,8 A (380 V sarcină normală), 4,5 A (380 V sarcină mare), 5,1 A (480 V sarcină normală), 4,0 A (480 V sarcină mare)
Curent maxim de intrare: 5,8 A
Curent tranzitoriu maxim: 8,6 A timp de 60 de secunde (sarcină normală), 8,4 A timp de 60 de secunde (sarcină mare)
Putere aparentă: 4,2 kVA la 480 V (sarcină normală), 3,3 kVA la 480 V (sarcină mare)
Comunicare
Protocoale de comunicare: Modbus serial, EtherNet/IP, Modbus TCP
Module opționale: Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen (diverse versiuni), Ethernet Powerlink
Viteză de transmisie: 10/100 Mbit/s (Ethernet IP/Modbus TCP), 4,8/9,6/19,2/38,4 kbit/s (Modbus serial) Intrări și ieșiri Intrări digitale: 10 (DI1...DI8 programabile, DI7, DI8 pot fi utilizate ca intrări de impulsuri, STOA, STOB întrerupere cuplu de siguranță)
Intrări analogice: 3 (AI1, AI2, AI3 tensiune configurabilă prin software: 0...10 V CC sau curent: 0...20 mA / 4...20 mA)
Ieșiri digitale: 2 (DQ+, DQ- ieșiri logice, DQ+ configurabile ca ieșiri de impulsuri)
Ieșiri analogice: 2 (AQ1, AQ2 tensiune configurabilă prin software: 0...10 V CC sau curent: 0...20 mA)
Ieșiri releu: 3 (R1: releu de defect NO/NC, R2, R3: relee de secvență NO)
Caracteristici de control al motorului
Profiluri de control al motorului asincron: Cuplu variabil, Cuplu constant, Mod cuplu optimizat
Profiluri de control motor sincron: Motor cu magnet permanent, Motor sincron cu reluctanță
Frecvență maximă de ieșire: 599 Hz
Rampă de accelerare/decelerare: Reglabilă liniar 0,01...9999 s
Frecvență de comutare: 2...16 kHz (reglabilă), 4...16 kHz (cu factor de reducere), Nominală: 4 kHz
Compensare alunecare motor: Automată la orice sarcină, Reglabilă, Poate fi dezactivată
Caracteristici mecanice
Metodă de montare: Montare pe perete
Protecție IP: IP21
Protecție UL: UL tip 1
Dimensiuni (L x Î x A): 144 x 350 x 206 mm
Greutate: 4,6 kg
Caracteristici de mediu
Temperatură de funcționare: -15...50 °C (fără reducere a puterii), 50...60 °C (cu factor de reducere a puterii) Altitudine deasupra nivelului mării: <= 1000 m fără reducere a puterii, 1000...4800 m 1% reducere a puterii/100 m
Poziție de funcționare: Verticală ±10°
Umiditate relativă: 5...95% (fără condens)
Nivel de zgomot: 54,5 dB
Funcții de siguranță
Oprire sigură a cuplului (STO): Da
Oprire sigură 1 (SS1): Da
Limitare sigură a vitezei (SLS): Da
Control sigur al frânei (SBC/SBT): Da
Certificate
Certificări: TÜV, CSA, UL
Marcaj: CE
Standarde: UL 508C, IEC 61800-3, IEC 61800-5-1, IEC 61000-3-12, IEC 60721-3, IEC 61508, IEC 13849-1
