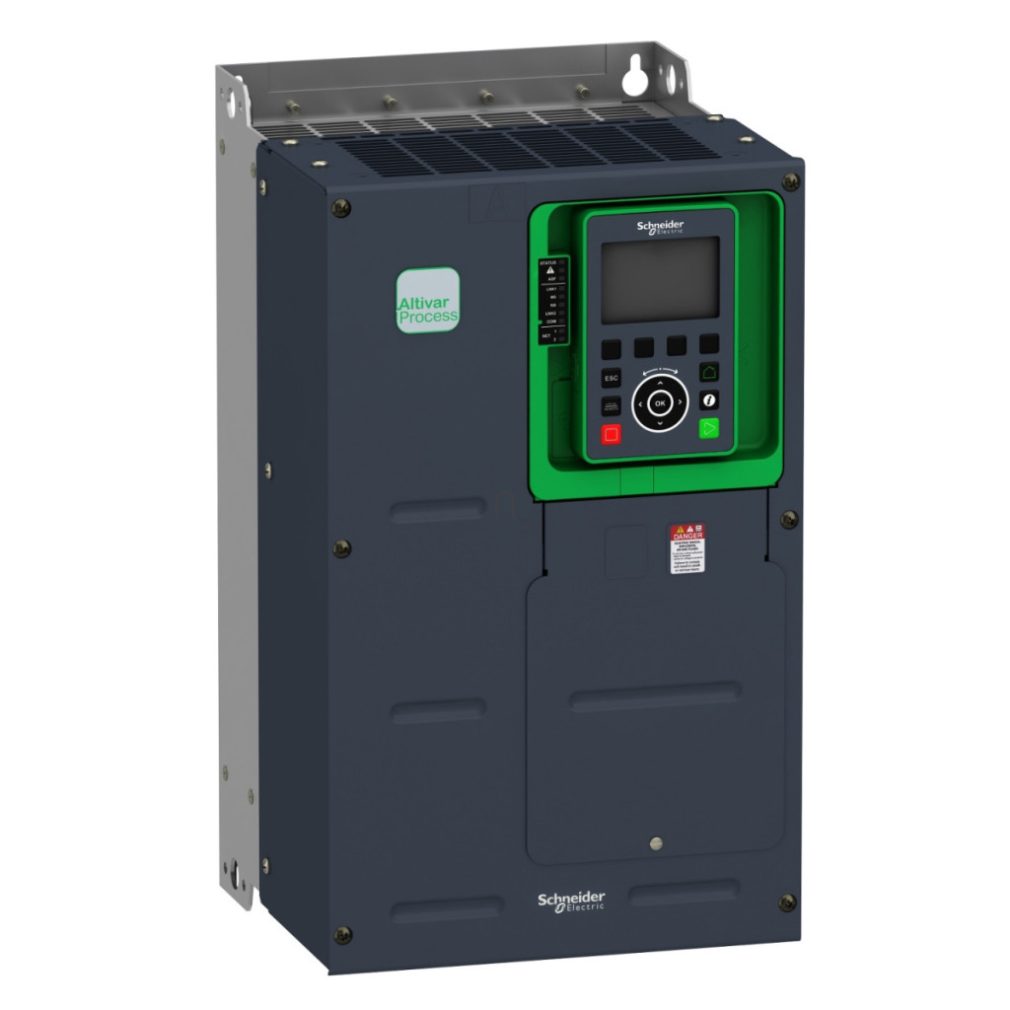

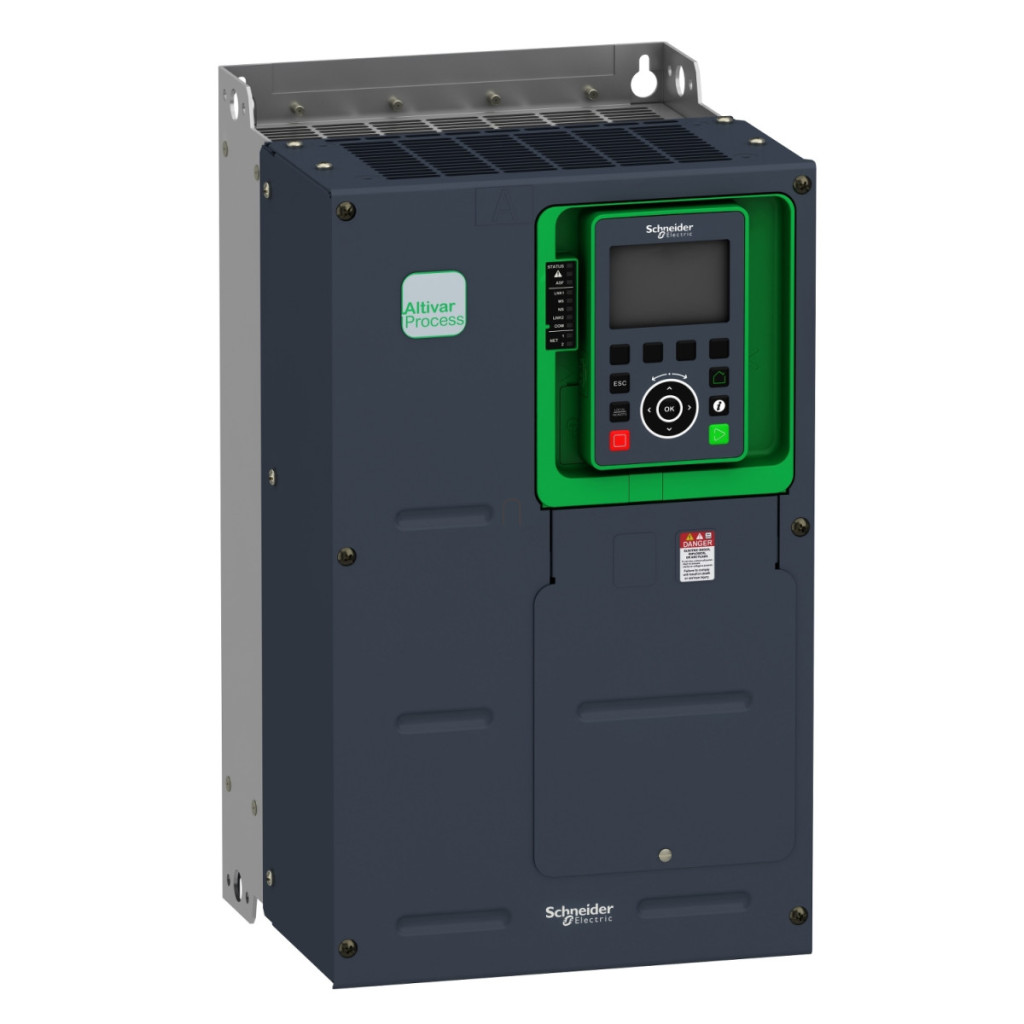

Convertorul de frecvență Altivar Process ATV900 seria ATV930U30Y6 este un controler de acționare de ultimă generație dezvoltat de Schneider Electric pentru controlul proceselor industriale. Acest dispozitiv de 3 kW, care funcționează în intervalul de tensiune 500-690 V, este ideal pentru o varietate de aplicații industriale, în special pentru cele care necesită un control precis al motorului și opțiuni de comunicare flexibile. Versatilitatea convertizorului de frecvență ATV930U30Y6 este demonstrată de capacitatea sa de a controla atât motoarele sincrone, cât și cele asincrone, asigurând astfel o compatibilitate largă cu diferite tehnologii de motoare. Unitatea de frânare încorporată permite frânarea eficientă a motorului, ceea ce este deosebit de avantajos în aplicații dinamice. Dispozitivul este capabil să acționeze motoare cu o putere nominală de 2,2 kW în modul normal și 1,5 kW în modul de sarcină grea, cu un curent de ieșire continuu de 4,2 A sub sarcină normală și 3,1 A sub sarcină grea. ATV930 oferă o flexibilitate remarcabilă în ceea ce privește opțiunile de comunicare. Acesta acceptă protocoalele Modbus serial, Modbus TCP și EtherNet/IP ca standard, dar poate fi extins cu module opționale pentru a include suport pentru Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen (cu diverse opțiuni de conectare) și Ethernet Powerlink. Sloturile de expansiune A, B și C permit instalarea de module de expansiune I/O digitale și analogice, module de expansiune releu și diverse module de interfață encoder. Această flexibilitate permite integrarea dispozitivului în practic orice sistem de automatizare industrială. Funcțiile de control ale dispozitivului includ funcționarea în 4 cadrane, diverse rampe de accelerare și decelerare (liniare, S, U sau personalizate) și compensarea alunecării motorului. Profilurile de control includ cuplu constant, cuplu optimizat și cuplu variabil, care oferă o gamă largă de posibilități de aplicare. Frecvența maximă de ieșire este de 599 Hz, iar frecvența de comutare poate fi reglată între 2 și 8 kHz. ATV930U30Y6 are, de asemenea, o serie de caracteristici de siguranță, cum ar fi viteza limitată în condiții de siguranță (SLS), gestionarea sigură a frânelor (SBC/SBT) și oprirea sigură a cuplului (STO), care sunt conforme cu standardele IEC 61508 și IEC 13849-1. În plus, dispozitivul este echipat cu un sistem complet de protecție care include protecție termică pentru motor și acționare, protecție împotriva pierderii de fază, protecție împotriva supracurentului și supratensiunii și o serie de alte funcții de protecție. Convertizorul de frecvență are un grad de protecție IP21 și este, de asemenea, conform cu cerințele UL tip 1. Dispozitivul poate fi montat pe perete și trebuie asigurată o ventilație adecvată pentru a permite circulația liberă a aerului de jos în sus. Poziția de montare este verticală, cu o abatere permisă de ±10°. Dispozitivul are o lățime de 246 mm, o înălțime de 420 mm și o adâncime de 242 mm, cu o greutate netă de 22 kg.
Schneider Electric Altivar Process ATV930 - ATV930U30Y6 - convertizor de frecvență, 3 kW, 3f, 690 VAC, IP21, montabil pe perete, cu unitate de frânare Date tehnice
Caracteristici generale
Familia de produse: Altivar Process ATV900
Aplicație specifică: Controlul proceselor industriale
Tipul produsului: Convertizor de frecvență
Versiune: Cu unitate de frânare, versiune standard
Aplicația dispozitivului: Aplicație industrială
Compatibilitate motor: Motoare sincrone, motoare asincrone
Număr de faze de rețea: 3 faze
Metodă de montare: Montare pe perete
Caracteristici de performanță
Curent de ieșire continuu: 4,2 A la 4 kHz în mod normal, 3,1 A la 4 kHz în mod intens Puterea motorului: 2,2 kW în mod normal, 1,5 kW în mod intens Tensiune nominală de alimentare: 500...690 V (-15...+10%)
Toleranță simetrică a tensiunii de alimentare: 10%
Toleranță simetrică a frecvenței de alimentare: 5% Curent nominal de ieșire: 4,2 A Curent maxim de intrare: 4,8 A Tensiune maximă de ieșire: 690 V Curent de linie: 4,7 A la 500 V (mod normal), 3,4 A la 500 V (mod intens), 4,8 A la 690 V (mod normal), 3,6 A la 690 V (mod intens)
Putere aparentă: 5,7 kVA la 690 V (mod normal), 4,3 kVA la 690 V (mod intens)
Curent tranzitoriu maxim: 5,04 A timp de 60 de secunde (mod normal), 4,65 A timp de 60 de secunde (mod intens)
Opțiuni de comunicare
Protocol port de comunicare: Modbus serial, Modbus TCP, EtherNet/IP
Module opționale: Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen (diverse opțiuni de conectare), module de expansiune I/O digitale și analogice, module de expansiune releu, module de interfață encoder
Viteză de transmisie: 10/100 Mbit/s (Ethernet IP/Modbus TCP), 4,8, 9,6, 19,2, 38,4 kbit/s (Modbus serial)
Mod de transfer date: Half duplex, full duplex, auto-negociere (Ethernet IP/Modbus TCP)
Format date: 8 biți, paritate impară, pară sau fără paritate configurabilă (Modbus serial)
Caracteristici I/O
Număr de intrări digitale: 10
Tip intrare digitală: DI1...DI8 programabil, 24 V CC (≤ 30 V), impedanță: 3,5 kOhm; DI7, DI8 programabile ca intrări de impulsuri: 0...30 kHz, 24 V CC (≤ 30 V); STOA, STOB cuplu de siguranță oprit, 24 V CC (≤ 30 V), impedanță: > 2,2 kOhm
Număr de intrări analogice: 3
Tip intrare analogică: AI1, AI2, AI3 tensiune configurabilă prin software: 0...10 V CC, impedanță: 30 kOhm, rezoluție 12 biți; AI1, AI2, AI3 curent configurabil prin software: 0...20 mA/4...20 mA, impedanță: 250 Ohm, rezoluție 12 biți Număr de ieșiri analogice: 2 Tip ieșire analogică: Tensiune configurabile prin software AQ1, AQ2: 0...10 V CC impedanță 470 Ohm, rezoluție 10 biți; Curent configurabile prin software AQ1, AQ2: 0...20 mA impedanță 500 Ohm, rezoluție 10 biți Număr de ieșiri releu: 3 Caracteristici mecanice Clasă de protecție: IP21 Grad de protecție: UL tip 1 Filtru EMC: Integrat, cu opțiune placă EMC Lățime: 246 mm Înălțime: 420 mm Adâncime: 242 mm Greutate netă: 22 kg Caracteristici de mediu Nivel de zgomot: 58 dB conform 86/188/CEE
Rezistență la vibrații: 1,5 mm vârf-vârf (f= 2...13 Hz) conform IEC 60068-2-6, 1 gn (f= 13...200 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 15 gn pentru până la 11 ms conform IEC 60068-2-27
Umiditate relativă: 5...95% fără condensare conform IEC 60068-2-3
Temperatura ambiantă: -15...50°C (fără reducere a puterii), 50...60 °C (cu factor de reducere a puterii) Altitudine de funcționare: ≤ 1000 m fără reducere a puterii, 1000...4800 m reducere a puterii cu 1% la fiecare 100 m Poziție de funcționare: verticală +/- 10 grade
