Convertorul de frecvență cu viteză variabilă ATV930U55M3 din familia de produse Altivar Process ATV900 este o soluție profesională pentru aplicații industriale, special concepută pentru controlul motoarelor de 5,5 kW. Fabricat de Schneider Electric, acest dispozitiv poate fi conectat la o rețea trifazată de 200-240 V și, datorită protecției IP21, asigură o funcționare fiabilă chiar și în medii ușor prăfuite. Dispozitivul oferă o flexibilitate remarcabilă în controlul motorului, deoarece este potrivit pentru controlul motoarelor asincrone și sincrone. Unitatea de frânare încorporată reprezintă un avantaj semnificativ în aplicațiile în care este necesară oprirea precisă sau decelerarea rapidă. Poate furniza un curent de ieșire continuu de 25,4 A în condiții normale de funcționare și de 18,7 A în condiții de funcționare intensă, la o frecvență de comutație de 4 kHz. Frecvența maximă de ieșire poate fi de până la 599 Hz, ceea ce este deosebit de util pentru aplicații speciale de mare viteză. ATV930U55M3 este extrem de versatil în ceea ce privește opțiunile de comunicare: suportă protocoale seriale Modbus TCP, EtherNet/IP și Modbus ca standard. Sunt disponibile carduri de expansiune opționale pentru o serie de protocoale de comunicare industriale suplimentare, cum ar fi Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen și Ethernet Powerlink. Sistemul I/O integrat are 10 intrări digitale (dintre care două pot fi configurate și ca intrări de impulsuri), 3 intrări analogice, 2 ieșiri analogice și 2 ieșiri digitale, dintre care una poate fi utilizată și ca ieșire de impulsuri. În plus, sunt disponibile 3 ieșiri de releu pentru diverse sarcini de control. Funcțiile de siguranță ale dispozitivului includ STO (Safe Torque Off), SLS (Safely Limited Speed), SBC/SBT (Safe Brake Management) și SS1 (Safe Stop 1). ATV930U55M3 are dimensiuni compacte (171 x 409 x 236 mm) și este proiectat pentru montare pe perete. Sunt acceptate mai multe opțiuni de montare, inclusiv montarea individuală IP21 și montarea side-by-side IP20. Dispozitivul poate fi utilizat într-un interval larg de temperaturi de funcționare, de la -15 °C la 50 °C la sarcină maximă și de la 50 °C la 60 °C cu performanțe reduse. Frecvența de comutare variabilă între 2 și 16 kHz permite o funcționare optimă în ceea ce privește zgomotul, eficiența și compatibilitatea electromagnetică. Dispozitivul are o serie de protecții încorporate, inclusiv protecție termică a motorului și a unității de acționare, protecție împotriva supracurentului, supratensiunii, pierderii de fază și a altor condiții de defectare. Este conform cu standardele internaționale relevante și este certificat UL, TÜV, CSA și CE.

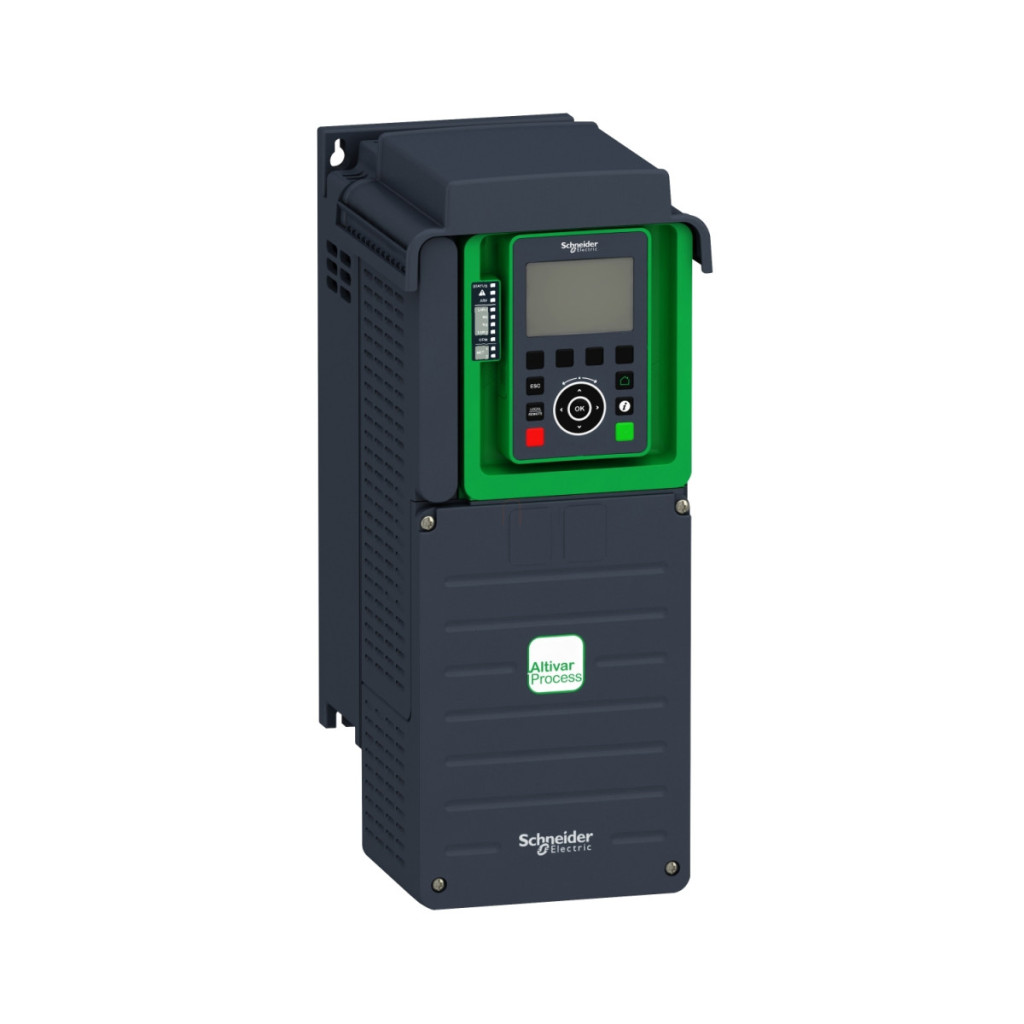

Schneider Electric Altivar Process ATV930 - ATV930U55M3 - convertizor de frecvență, 5,5 kW, 3f, 230 VAC, IP21, montabil pe perete, cu unitate de frânare Date tehnice
Caracteristici generale
Familia de produse: Altivar Process ATV900
Tipul produsului: Convertizor de frecvență cu viteză variabilă
Versiune: Versiune standard, cu unitate de frânare
Aplicație: Controlul proceselor industriale
Motoare adecvate: Motoare asincrone și sincrone
Caracteristici electrice
Număr de faze de alimentare: 3 faze
Tensiune nominală de alimentare: 200...240 V (-15...+10%)
Curent nominal de ieșire: 25,4 A
Putere motor: 5,5 kW la sarcină normală, 4,0 kW la sarcină mare
Curent maxim de intrare: 20,2 A
Curent de linie: 20,2 A la 200 V (sarcină normală), 15,1 A la 200 V (sarcină mare), 17,1 A la 240 V (sarcină normală), 13,0 A la 240 V (sarcină grea) Tensiune maximă de ieșire: 240,0 V Frecvența rețelei: 50...60 Hz
Putere aparentă: 7,6 kVA la 240 V (sarcină normală), 6 kVA la 240 V (sarcină mare)
Caracteristici de putere
Frecvență de comutare: 2...16 kHz reglabilă (4...16 kHz cu reducere a puterii)
Frecvență nominală de comutare: 4 kHz
Frecvență maximă de ieșire: 599 Hz
Rampă de accelerare și decelerare: liniară, reglabilă separat între 0,01...9999 s
Profil de control al motorului pentru motoare asincrone: standard cuplu variabil, standard cuplu constant, mod cuplu optimizat
Profil de control al motorului pentru motoare sincrone: Motor cu magnet permanent, motor sincron cu reluctanță Conexiuni Control: bloc de borne cu șurub 0,5...1,5 mm²/AWG 20...AWG 16 Partea de alimentare: terminal cu șurub 6 mm²/AWG 10
Bus DC: terminal cu șurub 6 mm²/AWG 10
Motor: terminal cu șurub 10 mm²/AWG 8
Comunicare
Protocol de comunicare: Modbus TCP, EtherNet/IP, Modbus serial
Viteză de transfer date: 10/100 Mbit/s pentru Ethernet IP/Modbus TCP, 4,8, 9,6, 19,2, 38,4 kbit/s pentru Modbus serial
Intrări/ieșiri
Număr de intrări digitale: 10
Tip de intrări digitale: DI1...DI8 programabile, 24 V CC, DI7, DI8 programabile ca intrări de impulsuri 0...30 kHz, STOA, STOB oprire cuplu de siguranță
Număr de intrări analogice: 3
Număr de ieșiri analogice: 2
Număr de ieșiri releu: 3
Caracteristici mecanice
Metodă de montare: Montabil pe perete
Nivel de protecție IP: IP21 Clasificare de protecție UL: UL Tip 1
Lățime: 171 mm
Înălțime: 409 mm
Adâncime: 236 mm
Greutate netă: 7,7 kg
Caracteristici de mediu
Temperatură de funcționare: -15...50 °C (fără reducere), 50...60 °C (cu reducere) Altitudine de funcționare: <= 1000 m fără reducere, 1000...4800 m cu reducere de curent de 1% la fiecare 100 m
Poziție de funcționare: verticală +/- 10 grade
Umiditate relativă: 5...95% fără condensare
Nivel de zgomot: 56 dB
Funcții de siguranță
Oprire sigură a cuplului (STO): Da
Oprire sigură 1 (SS1): Da
Viteză limitată sigură (SLS): Da
Control frână de siguranță (SBC/SBT): Da
Standarde și certificări
Certificări: UL, TÜV, CSA
Marcaj: CE
Standarde: UL 508C, IEC 61800-3, IEC 61800-5-1, IEC 61000-3-12, IEC 60721-3, IEC 61508, IEC 13849-1
