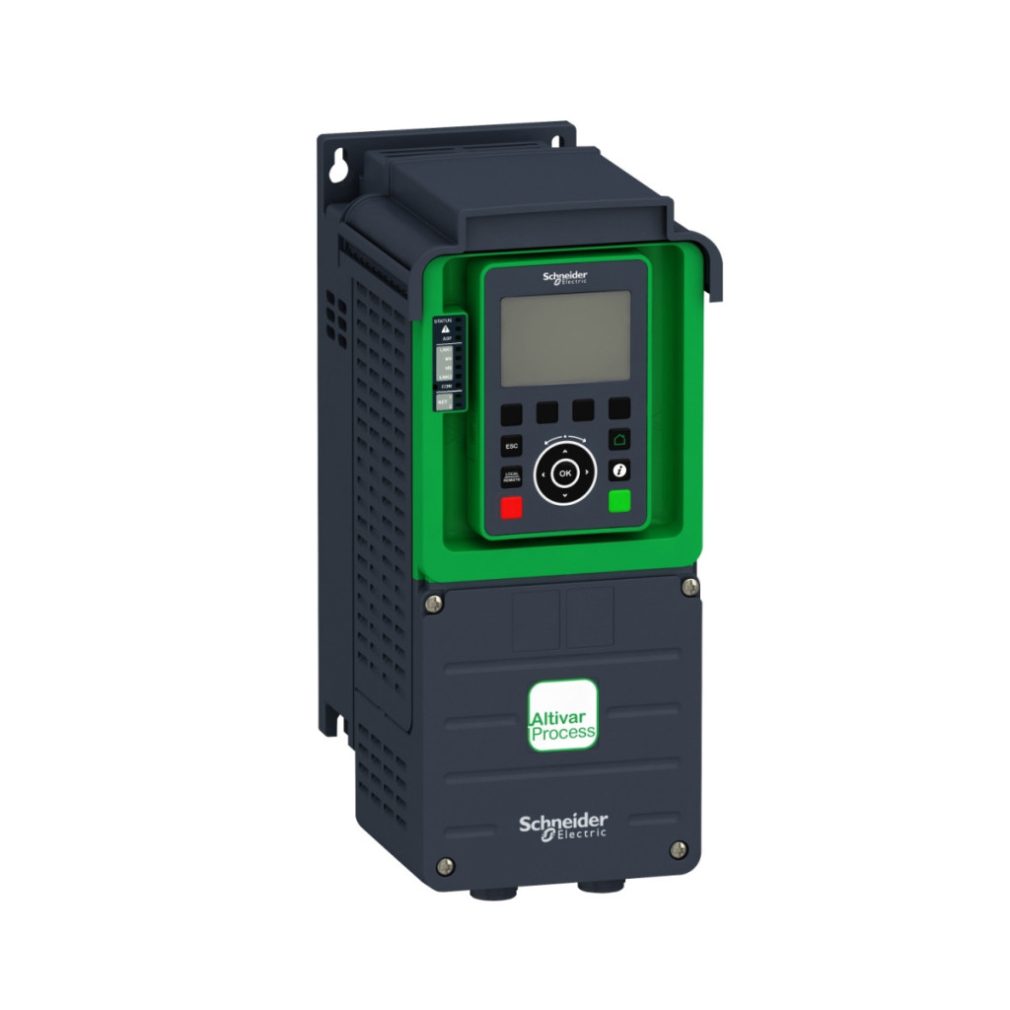

Convertorul de frecvență Altivar Process ATV930U55N4 este unul dintre cele mai avansate convertizoare industriale ale Schneider Electric, oferind o soluție optimă pentru o gamă largă de aplicații industriale. Acest convertizor de frecvență cu viteză variabilă de 5,5 kW, cu alimentare trifazată de 400-480 V, a fost dezvoltat special pentru medii industriale în care precizia și fiabilitatea sunt esențiale. Versiunea standard a modelului ATV930U55N4 este dotată cu un chopper de frânare integrat, care permite o frânare eficientă și precisă. Gradul de protecție IP21 oferă o protecție adecvată împotriva prafului și lichidelor, făcându-l o alegere ideală pentru mediile industriale în care acești factori sunt prezenți. Acționarea poate fi montată pe perete și, datorită dimensiunilor sale compacte (144 mm lățime, 350 mm înălțime, 206 mm adâncime), nu ocupă mult spațiu și este ușor de instalat. Parametrii săi tehnici sunt remarcabili: oferă un curent nominal de ieșire de 12,7 A sub sarcină normală și 9,3 A sub sarcină grea la o frecvență de comutație de 4 kHz. Intervalul de tensiune de alimentare este de 380-480 V, cu o toleranță de 15% la subtensiune și 10% la supratensiune. Unitatea suportă în mod standard mai multe protocoale de comunicare, inclusiv EtherNet/IP, Modbus TCP și comunicație serială Modbus. Opțiunile de conectare pot fi extinse în continuare cu diverse module de comunicare opționale (Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen și alte câteva interfețe). Dispozitivul are un filtru EMC încorporat pentru a asigura compatibilitatea electromagnetică. În ceea ce privește electronica de putere, dispozitivul este extrem de flexibil: frecvența maximă de ieșire poate ajunge la 599 Hz, ceea ce permite o gamă largă de aplicații. Frecvența de comutare este reglabilă între 2 și 16 kHz, cu o valoare nominală de 4 kHz. Unitatea suportă atât controlul asincron, cât și sincron al motorului, cu diferite profiluri de control: mod cuplu optimizat, standard cuplu variabil, standard cuplu constant pentru motoare asincrone și profiluri de control pentru motoare cu magneți permanenți și motoare sincrone cu reluctanță pentru motoare sincrone. ATV930U55N4 este capabil să funcționeze în patru cadrane și dispune de oprire prin injecție de curent continuu. Funcțiile de siguranță integrate demne de menționat includ Safe Torque Off (STO), Safe Stop 1 (SS1), Safe Limited Speed (SLS) și Safe Brake Management (SBC/SBT), care îndeplinesc cerințele moderne de siguranță industrială.
Schneider Electric Altivar Process ATV930 - ATV930U55N4 - convertizor de frecvență, 5,5 kW, 3f, 400 VAC, IP21, montabil pe perete, cu unitate de frânare Date tehnice
Date generale
Familia de produse: Altivar Process ATV900
Tipul produsului: ATV930
Aplicație: Aplicații industriale
Puterea motorului: 5,5 kW la sarcină normală, 4,0 kW la sarcină mare
Versiune: Versiune standard cu unitate de frânare încorporată
Protecție: IP21, protecție UL tip 1
Metodă de montare: Montabil pe perete
Caracteristici electrice
Tensiune de alimentare: 380...480 V c.a. (-15%...+10%)
Număr de faze de rețea: 3 faze
Frecvență de rețea: 50...60 Hz (±5%)
Curent nominal de ieșire: 12,7 A la sarcină normală, 9,3 A la sarcină mare
Curent de alimentare: 10,4 A (la sarcină normală la 380 V), 8,0 A (380 V la sarcină mare)
Curent tranzitoriu maxim: 15,2 A timp de 60 s la sarcină normală
Tensiune de ieșire maximă: 480 V
Putere aparentă: 7,6 kVA (480 V, la sarcină normală)
Opțiuni de comunicare
Protocoale încorporate: EtherNet/IP, Modbus TCP, Modbus serial
Opțiuni module de expansiune: Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen (versiuni multiple), Ethernet Powerlink
Viteză de transmisie: 10/100 Mbit/s (Ethernet), 4,8-38,4 kbit/s (Modbus serial)
Intrări și ieșiri
Număr de intrări digitale: 10
Număr de intrări analogice: 3 (tensiune: 0...10 V c.c., curent: 0...20 mA/4...20 mA)
Număr de ieșiri digitale: 2
Număr de ieșiri analogice: 2
Număr de ieșiri releu: 3
Control motor
Profiluri de control motor asincron: Mod cuplu optimizat, standard cuplu variabil, standard cuplu constant
Profiluri de control motor sincron: Motor cu magnet permanent, motor sincron cu reluctanță
Frecvență maximă de ieșire: 599 Hz
Frecvență de comutație: 2...16 kHz reglabilă (4 kHz nominală)
Opțiuni de frânare: injecție CC, chopper de frânare încorporat
Funcții de siguranță
Oprire cuplu sigur (STO): Da
Oprire sigură 1 (SS1): Da
Viteză limitată în condiții de siguranță (SLS): Da
Gestionare sigură a frânei (SBC/SBT): Da
Caracteristici mecanice
Dimensiuni (L x Î x A): 144 x 350 x 206 mm
Greutate netă: 4,7 kg
Condiții de mediu
Temperatură de funcționare: -15...50 °C (fără reducere), 50...60 °C (cu reducere)
Altitudine de funcționare: ≤ 1000 m (fără reducere), 1000...4800 m (reducere a sarcinii cu 1% la fiecare 100 m)
Umiditate relativă: 5...95% (fără condens)
Nivel de zgomot: 54,5 dB
Rezistență la vibrații: 1,5 mm vârf-vârf (f= 2...13 Hz), 1 gn (f= 13...200 Hz)
Rezistență la șocuri: 15 gn pentru până la 11 ms
