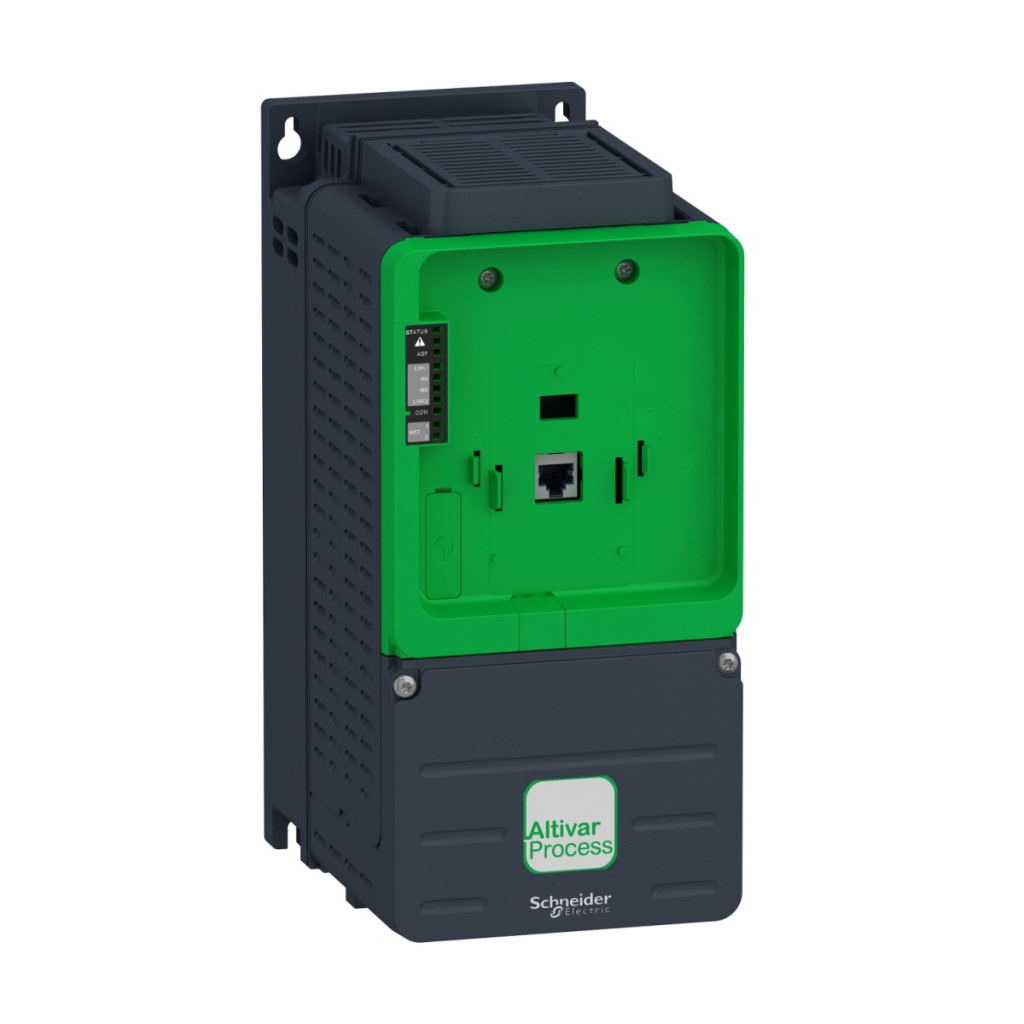

Schneider Electric Altivar Process ATV930 - ATV930U55N4Z - date tehnice convertor de frecvență
Caracteristici generale
Familia de produse: Altivar Process ATV900
Aplicație specifică produsului: Controlul proceselor industriale
Tipul produsului sau al componentei: Convertizor de frecvență
Versiune: Versiune standard, chopper de frânare încorporat
Domeniu de aplicare: Aplicații industriale
Motoare aplicabile: Motoare asincrone, motoare sincrone
Număr de faze de rețea: 3 faze
Metodă de montare: Poate fi încorporat într-un dulap
Caracteristici de performanță
Curent de ieșire continuu: 12,7 A la 4 kHz în modul normal, 9,3 A la 4 kHz în modul de funcționare intensă
Puterea motorului: 5,5 kW în modul normal, 4,0 kW în modul de funcționare intensă
Curent nominal de ieșire: 12,7 A Curent tranzitoriu maxim: 15,2 A timp de 60 de secunde în modul normal, 14 A timp de 60 de secunde în modul de sarcină grea Caracteristici sursă de alimentare Tensiune nominală de alimentare: 380...480 V -15...+10%
Frecvența rețelei: 50...60 Hz
Toleranță relativă simetrică a tensiunii rețelei: 10%
Toleranță relativă simetrică a frecvenței rețelei: 5%
Curent de linie: 10,4 A la 380 V (mod normal), 8,0 A la 380 V (mod de funcționare intensă), 9,1 A la 480 V (mod normal), 7,2 A la 480 V (mod de funcționare intensă) Curent maxim de intrare: 10,4 A Tensiune maximă de ieșire: 480 V
Putere aparentă: 7,6 kVA la 480 V (mod normal), 6 kVA la 480 V (mod de sarcină intensă)
Caracteristici de comunicare
Protocol port de comunicare: EtherNet/IP, Modbus TCP, Modbus serial
Viteză de transmisie: 10/100 Mbit/s pentru Ethernet IP/Modbus TCP, 4,8, 9,6, 19,2, 38,4 kbit/s pentru Modbus serial
Mod de schimb de date: Half duplex, full duplex, negociere automată pentru Ethernet IP/Modbus TCP
Specificații intrare și ieșire
Număr de intrări discrete: 10
Tip intrare discretă: DI1...DI8 programabile, 24 V CC (≤ 30 V), impedanță: 3,5 kOhm
DI7, DI8 programabile ca intrări de impulsuri: 0...30 kHz, 24 V CC (≤ 30 V)
STOA, STOB întrerupere cuplu de siguranță, 24 V CC (≤ 30 V), impedanță: > 2,2 kOhm
Număr de intrări analogice: 3
Tip intrare analogică: AI1, AI2, AI3 tensiune configurabilă prin software: 0...10 V CC, impedanță: 30 kOhm, rezoluție 12 biți
AI1, AI2, AI3 curent configurabil prin software: 0...20 mA/4...20 mA, impedanță: 250 Ohm, rezoluție 12 biți
Număr de ieșiri discrete: 2
Tip ieșire discretă: Ieșire logică DQ+ 0...1 kHz ≤ 30 V CC 100 mA
Programabilă ca ieșire impuls DQ+ 0...30kHz ≤ 30V CC 20mA
Ieșire logică DQ- 0...1kHz ≤ 30V CC 100mA
Număr de ieșiri analogice: 2
Tip ieșire analogică: Tensiune configurabilă prin software AQ1, AQ2: 0...10 V CC impedanță 470 Ohm, rezoluție 10 biți
Curent configurabil prin software AQ1, AQ2: 0...20 mA impedanță 500 Ohm, rezoluție 10 biți
Număr de ieșiri releu: 3
Tip ieșire releu: Logică releu configurabilă R1: releu de defect NO/NC durată de viață electrică 100.000 cicluri
Logică releu configurabilă R2: releu de secvență NO durată de viață electrică 1000000 cicluri
Logică releu configurabilă R3: releu de secvență NO durată de viață electrică 1000000 cicluri
Caracteristici de control al motorului
Opțiune de funcționare în patru cadrane: Da
Profil de control motor asincron: Mod cuplu optimizat, Standard cuplu variabil, standard cuplu constant
Profil de control motor sincron: Motor cu magnet permanent, motor sincron cu reluctanță
Frecvență maximă de ieșire: 599 Hz
Rampă de accelerare și decelerare: Liniară, reglabilă individual 0,01...9999 s
Compensare alunecare motor: Reglabilă, Suprimabilă, Nu este disponibilă pentru motoarele cu magneți permanenți, Automată indiferent de sarcină
Parametri de comutare și frânare
Frecvență de comutare: 2...16 kHz reglabilă, 4...16 kHz cu factor de reducere
Frecvență nominală de comutare: 4 kHz
Frânare până la oprire: Cu injecție de curent continuu
Chopper de frânare integrat: Da
Funcții de siguranță
Viteză limitată în condiții de siguranță (SLS): Da
Control frână de siguranță (SBC/SBT): Da
Oprire de siguranță (SOS): Nu
Poziție de siguranță (SP): Nu
Logică programabilă de siguranță: Nu
Monitorizare viteză de siguranță (SSM): Nu
Oprire sigură 1 (SS1): Da
Oprire sigură 2 (SS2): Nu
Cuplu de siguranță oprit (STO): Da
Poziție limitată de siguranță (SLP): Nu
Direcție sigură (SDI): Nu
Funcții de protecție
Tip de protecție: Protecție termică: motor, Oprire sigură a cuplului: motor, Pierdere de fază a motorului: motor, Protecție termică: acționare, Oprire sigură a cuplului: acționare, Supraîncălzire: acționare, Supracurent între fazele de ieșire și pământ: acționare, Supraîncărcare tensiune de ieșire: acționare, Protecție la scurtcircuit: acționare, Pierdere de fază motor: acționare, Supraîncărcare bus DC: acționare, Supraîncărcare alimentare: acționare, Subtensiune sursă de alimentare: acționare, Pierdere de fază sursă de alimentare: acționare, Viteză excesivă: acționare, Întrerupere circuit de control: acționare
Caracteristici de mediu
Grad de protecție IP: IP21
Rezistență de izolație: > 1 MOhm 500 V CC timp de 1 minut față de pământ
Nivel de zgomot: 54,5 dB conform 86/188/CEE
Rezistență la vibrații: 1,5 mm vârf la vârf (f= 2...13 Hz) conform IEC 60068-2-6, 1 gn (f= 13...200 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 15 gn timp de 11 ms conform IEC 60068-2-27
Caracteristici de mediu: Clasa de rezistență la contaminare chimică 3C3 conform IEC 60721-3-3, Clasa de rezistență la contaminare cu praf 3S3 conform IEC 60721-3-3
Umiditate relativă: 5...95% fără condensare conform IEC 60068-2-3
Temperatura ambiantă de funcționare: -15...50 °C (fără reducere a puterii), 50...60 °C (cu factor de reducere a puterii) Altitudine de funcționare: <= 1000 m fără reducere a puterii, 1000...4800 m cu reducere a curentului de 1% la fiecare 100 m
Poziție de funcționare: verticală +/- 10 grade
Conformități și certificări
Certificări de produs: TÜV, CSA, UL
Marcaj: CE
Standarde: UL 508C, IEC 61800-3, IEC 61800-5-1, IEC 61000-3-12, IEC 60721-3, IEC 61508, IEC 13849-1
THDI maxim: <48% la sarcină maximă conform IEC 61000-3-12
Caracteristici fizice
Lățime: 130 mm
Înălțime: 285 mm
Adâncime: 196 mm
Tip de montare: Cu radiator
