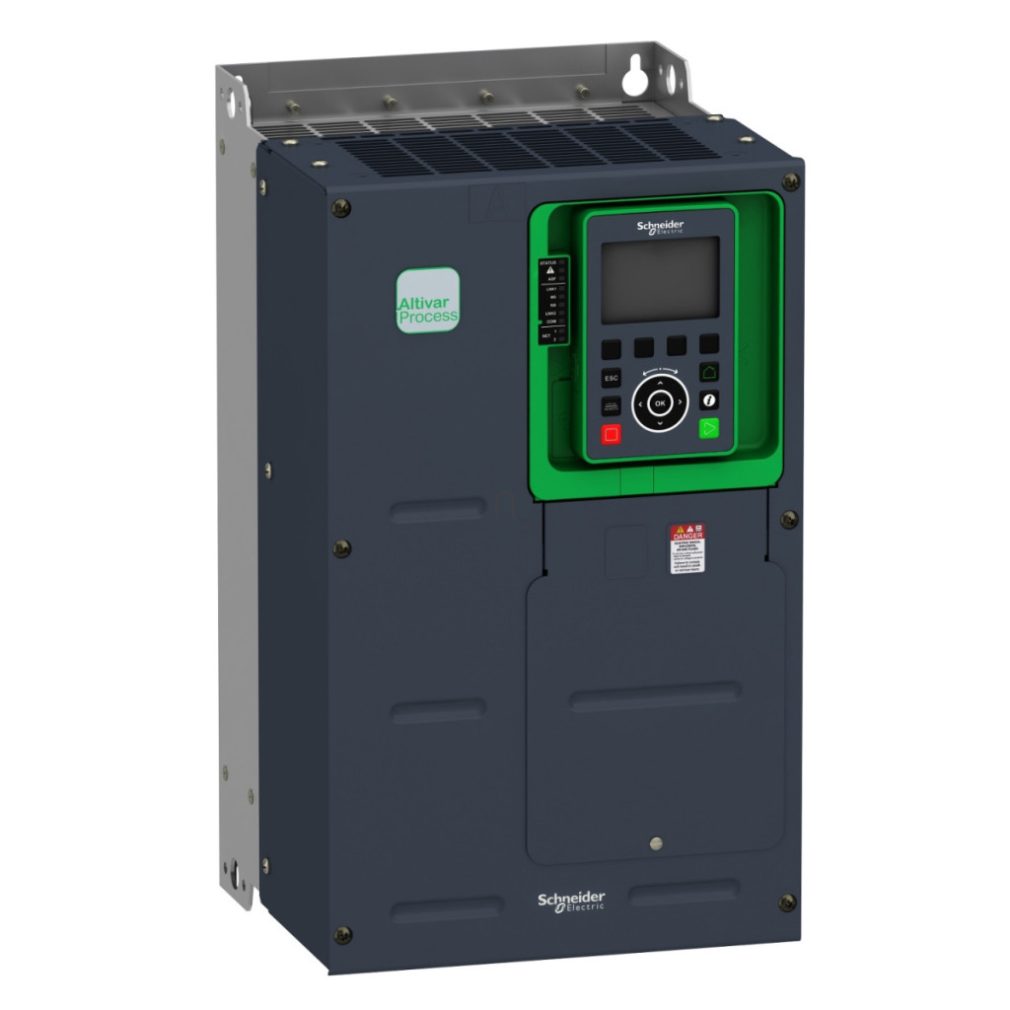

Convertoarele de frecvență din seria Altivar Process ATV900 sunt componente cheie ale soluțiilor avansate de control al proceselor industriale oferite de Schneider Electric. Modelul ATV930U55Y6 a fost dezvoltat special pentru sisteme de acționare cu o tensiune de alimentare de 500-690 V utilizate în medii industriale în care controlul precis al motorului este esențial. Această versiune are o putere nominală de 5,5 kW, o unitate de frânare încorporată și un design care permite montarea pe perete. ATV930U55Y6 este universal aplicabil, deoarece este potrivit pentru controlul motoarelor sincrone și asincrone. Curentul de ieșire al convertizorului de frecvență este de 7,2 A sub sarcină normală și de 5,4 A sub sarcină mare (la o frecvență de comutare de 4 kHz). Dispozitivul are protecție IP21, dar este disponibil și într-o versiune de bază IP00. Sistemul de răcire încorporat asigură temperatura optimă de funcționare a convertizorului de frecvență, în timp ce filtrul EMC încorporat ajută la minimizarea interferențelor electromagnetice. ATV930U55Y6 este extrem de versatil în ceea ce privește opțiunile de comunicare: suportă protocoalele Modbus TCP, Modbus serial și EtherNet/IP ca standard. Poate fi extins cu module de comunicare opționale pentru a suporta protocoalele Profibus DP V1, PROFINET, DeviceNet, EtherCAT sau CANopen, printre altele. Dispozitivul are 10 intrări digitale, 3 intrări analogice, 2 ieșiri digitale, 2 ieșiri analogice și 3 ieșiri releu, permițând crearea de sisteme complexe de control și monitorizare. Unitatea oferă funcționare completă în patru cadrane și acceptă diverse profiluri de control al motorului, cum ar fi cuplu constant, cuplu variabil, control optimizat al cuplului și moduri speciale de control pentru motoare sincrone cu magneți permanenți și motoare sincrone cu reluctanță. Compensarea alunecării motorului poate fi reglată automat în funcție de sarcină sau chiar oprită complet. Frecvența maximă de ieșire este de 599 Hz, ceea ce permite o gamă extrem de largă de aplicații. O atenție specială a fost acordată siguranței în timpul funcționării: dispozitivul are mai multe funcții de protecție încorporate, cum ar fi protecția motorului, oprirea în siguranță a cuplului (STO), protecția la suprasarcină, supracurent, pierderea de fază și supratensiune. Printre caracteristicile de siguranță, acesta suportă funcțiile Safe Torque Off (STO), Safe Stop 1 (SS1), Safely Limited Speed (SLS) și Safe Brake Management (SBC/SBT), ceea ce îl face potrivit pentru utilizarea în sisteme de siguranță. Dimensiunile dispozitivului (lățime: 246 mm, înălțime: 420 mm, adâncime: 242 mm) asigură un design compact, permițând în același timp o răcire adecvată într-o poziție de instalare verticală (±10°).
Schneider Electric Altivar Process ATV930 - Date tehnice ATV930U55Y6
Caracteristici generale
Familia de produse: Altivar Process ATV900
Tipul produsului: Convertizor de frecvență
Design: Cu unitate de frânare, versiune standard
Aplicație: Aplicație industrială
Tip motor: Motoare sincrone, motoare asincrone
Număr de faze: 3 faze
Montare: Montare pe perete
Caracteristici de performanță
Curent de ieșire continuu: 7,2 A la 4 kHz pentru sarcină normală, 5,4 A la 4 kHz pentru sarcină mare
Tensiune nominală de alimentare: 500...690 V (-15...+10%)
Curent nominal de ieșire: 7,2 A
Puterea motorului: 4,0 kW la sarcină normală, 3,0 kW la sarcină mare
Tensiune maximă de ieșire: 690 V
Putere aparentă: 9,6 kVA la 690 V (sarcină normală), 7,3 kVA la 690 V (sarcină mare)
Curent tranzitoriu maxim: 8,64 A timp de 60 de secunde (sarcină normală), 8,1 A timp de 60 de secunde (sarcină mare)
Frecvența rețelei: 50...60 Hz Curent de sarcină de bază la suprasarcină mare: 5,4 A Curent de sarcină de bază la suprasarcină mică: 7,2 A Porturi și protocoale de comunicare Modbus TCP, Modbus serial, EtherNet/IP
Module de comunicare opționale: Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen
Viteză de transmisie: 10/100 Mbit/s pentru Ethernet IP/Modbus TCP, 4,8, 9,6, 19,2, 38,4 kbit/s pentru Modbus serial
Caracteristici I/O
Număr de intrări digitale: 10
Număr de ieșiri digitale: 2
Număr de intrări analogice: 3 Număr de ieșiri analogice: 2 Număr de ieșiri releu: 3 Caracteristici mecanice Grad de protecție: IP21 Grad de protecție conform UL: UL tip 1 Lățime: 246 mm Înălțime: 420 mm Adâncime: 242 mm UL tip 1 Lățime: 246 mm Înălțime: 420 mm Adâncime: 242 mm Greutate netă: 22 kg Condiții de mediu Temperatura ambiantă de funcționare: -15...50 °C (fără reducere), 50...60 °C (cu factor de reducere) Umiditate de funcționare: 5...95% fără condens Altitudine de funcționare: <= 1000 m fără reducere, 1000...4800 m cu reducere de curent de 1% la fiecare 100 m
Poziție de funcționare: verticală +/- 10 grade
Funcții de siguranță
Funcții de siguranță acceptate: oprire sigură a cuplului (STO), oprire sigură 1 (SS1), viteză limitată în condiții de siguranță (SLS), Safe Brake Management (SBC/SBT)
Certificări
Certificări de produs: UL, CSA, TÜV
Marcaj: CE
Standarde: UL 508C, IEC 61800-3, IEC 61800-5-1, IEC 61000-3-12, IEC 60721-3, IEC 61508, IEC 13849-1
