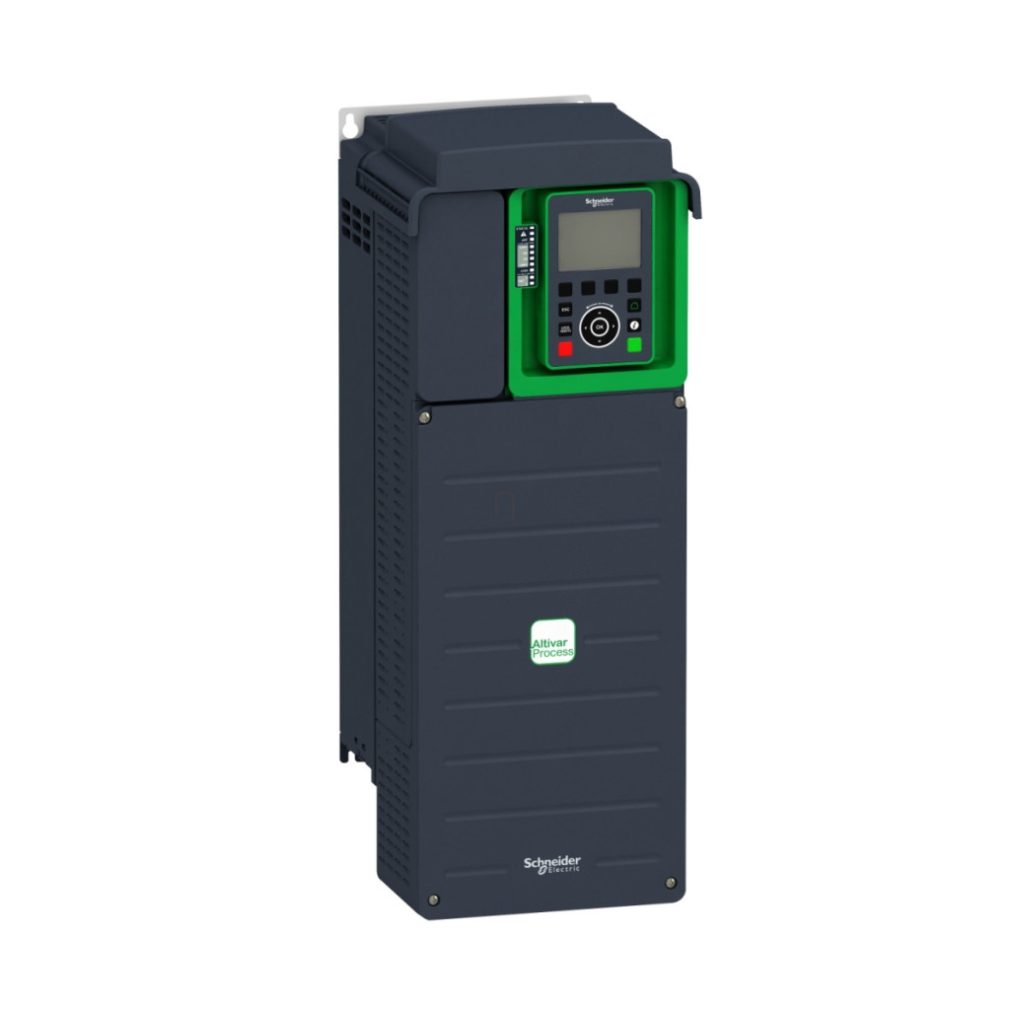

Altivar Process ATV930U75M3 este convertorul de frecvență premium al Schneider Electric, dezvoltat special pentru aplicații industriale de control al proceselor. Acest dispozitiv trifazat de 7,5 kW, 200-240 V este alegerea perfectă pentru cele mai exigente sarcini de control al motoarelor, unde controlul precis și funcționarea fiabilă sunt esențiale. Convertorul de frecvență ATV930U75M3 este un dispozitiv extrem de versatil, care poate fi utilizat pentru controlul motoarelor sincrone și asincrone. Datorită unității de frânare încorporate, acesta gestionează eficient energia regenerativă a motorului, permițând o oprire mai rapidă și o poziționare mai precisă. Gradul de protecție IP21 oferă o protecție adecvată împotriva prafului și a picăturilor de apă, în timp ce designul montabil pe perete oferă opțiuni flexibile de instalare. În ciuda dimensiunilor sale compacte (211 × 545,9 × 235 mm), acesta oferă performanțe remarcabile, cu un curent de ieșire maxim de 32,7 A sub sarcină normală și 25,4 A sub sarcină mare. În ceea ce privește opțiunile de comunicare, ATV930U75M3 oferă un set excepțional de bogat de caracteristici. Acesta include protocoale seriale Modbus, EtherNet/IP și Modbus TCP ca standard și poate fi extins cu o serie de module de comunicare opționale, precum Profibus DP V1, PROFINET, DeviceNet, EtherCAT sau diverse interfețe CANopen. Capacitatea sa de extindere este îmbunătățită și mai mult de modulele de extindere I/O digitale și analogice și de diverse interfețe de codificare, care permit integrarea în aproape orice mediu de automatizare. Dispozitivul are 10 intrări digitale, 2 ieșiri digitale, 3 intrări analogice și 2 ieșiri analogice și este, de asemenea, echipat cu 3 ieșiri releu programabile. În ceea ce privește funcțiile de siguranță, ATV930U75M3 are mai multe funcții de siguranță încorporate, inclusiv Safe Torque Off (STO), Safe Stop 1 (SS1), Safely Limited Speed (SLS) și Safe Brake Management (SBC/SBT). Aceste funcții respectă cele mai înalte standarde de siguranță și permit utilizarea convertizorului de frecvență în aplicații în care este necesară o siguranță sporită a personalului și a mașinilor. Ca parte a unui sistem complex de protecție, acesta include, de asemenea, numeroase funcții de protecție a motorului și a acționării, cum ar fi protecție împotriva supraîncălzirii, supracurentului, defectării de fază, supratensiunii și subtensiunii, precum și protecție împotriva defectării la pământ. Parametrii tehnici remarcabili ai dispozitivului includ o frecvență maximă de ieșire de 599 Hz, rampe de accelerare și decelerare reglabile între 0,01 și 9999 s, o frecvență de comutare reglabilă între 2 și 16 kHz și capacitate de funcționare în patru cadrane. Dispozitivul este conform cu cele mai importante standarde industriale și are certificări UL, CSA, TÜV și CE. Intervalul său de temperatură de funcționare este de la -15 °C la +50 °C (fără reducere a puterii) și de la +50 °C la +60 °C cu reducere a puterii. Poate fi utilizat la putere maximă până la o altitudine de 1000 m deasupra nivelului mării și până la 4800 m cu reducerea corespunzătoare a puterii.
Schneider Electric Altivar Process ATV930 - Date tehnice ATV930U75M3
Caracteristici generale
Familia de produse: Altivar Process ATV900
Tipul produsului: Convertizor de frecvență
Versiune: Cu unitate de frânare, versiune standard
Aplicație: Aplicații industriale
Tipul motorului: Motoare sincrone, motoare asincrone
Caracteristici electrice
Număr de faze: 3 faze
Tensiune nominală de alimentare: 200-240 V (-15%...+10%)
Frecvență rețea: 50-60 Hz (±5%)
Curent nominal de ieșire: 32,7 A (în condiții normale de sarcină), 25,4 A (sub sarcină mare)
Puterea motorului: 7,5 kW (sub sarcină normală), 5,5 kW (sub sarcină mare)
Tensiune maximă de ieșire: 240 V
Frecvență maximă de ieșire: 599 Hz
Putere aparentă: 9,9 kVA la 240 V (sarcină normală), 7,6 kVA la 240 V (sarcină mare)
Frecvență de comutare: 2-16 kHz (reglabilă), nominală 4 kHz
Comunicare
Protocoale de comunicare încorporate: Modbus serial, EtherNet/IP, Modbus TCP
Module de comunicare opționale: Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen
Viteză de transmisie: 10/100 Mbit/s (Ethernet), 4,8-38,4 kbit/s (Modbus serial)
Intrări și ieșiri
Număr de intrări digitale: 10
Număr de ieșiri digitale: 2
Număr de intrări analogice: 3
Număr de ieșiri analogice: 2
Număr de ieșiri releu: 3
Funcții de siguranță
Oprire cuplu de siguranță (STO): Da
Oprire sigură 1 (SS1): Da
Viteză limitată în condiții de siguranță (SLS): Da
Gestionare sigură a frânei (SBC/SBT): Da
Caracteristici mecanice
Metodă de montare: Montare pe perete
Protecție IP: IP21
Clasă de protecție UL: UL tip 1
Filtru EMC: Încorporat (cu placă EMC opțională)
Lățime: 211 mm
Înălțime: 545,9 mm
Adâncime: 235 mm
Greutate netă: 13,8 kg
Condiții de mediu
Temperatură de funcționare: -15...50 °C (fără reducere a puterii), 50...60 °C (cu reducere a puterii)
Temperatură de depozitare: -40...70 °C
Umiditate relativă: 5...95% (fără condens)
Altitudine de funcționare: Max. 1000 m (fără reducerea performanței), 1000-4800 m (reducere a performanței de 1% la fiecare 100 m)
Nivel de zgomot: 59,5 dB
Rezistență la vibrații: 1,5 mm vârf-la-vârf (f=2-13 Hz), 1 gn (f=13-200 Hz)
Rezistență la șocuri: 15 gn până la 11 ms
Certificate
Certificate de produs: UL, CSA, TÜV
Marcaj: CE
Standarde: UL 508C, IEC 61800-3, IEC 61800-5-1, IEC 61000-3-12, IEC 60721-3, IEC 61508, IEC 13849-1
