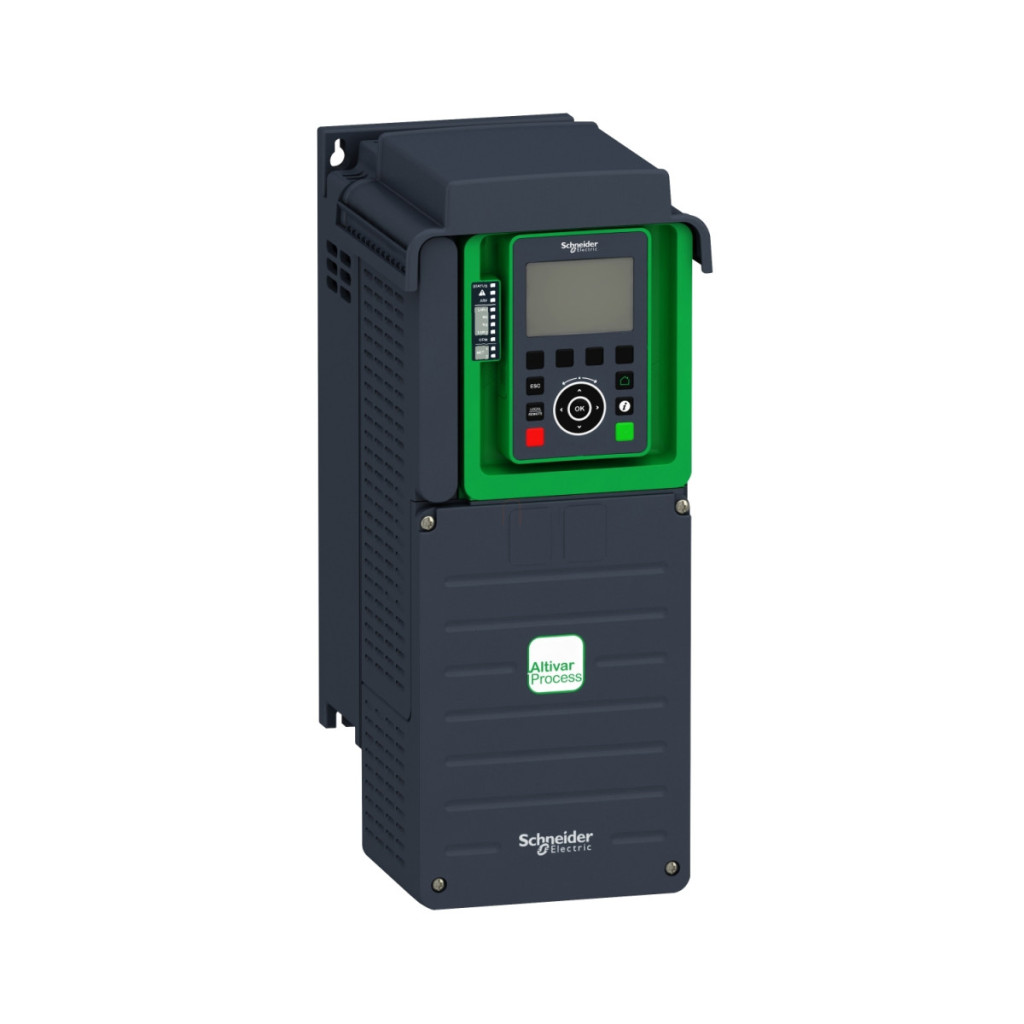

Seria Altivar Process ATV900, convertizorul de frecvență tip ATV930U75N4 este soluția inovatoare a Schneider Electric pentru aplicații industriale, oferind performanțe remarcabile și opțiuni de control versatile. Această versiune cu putere nominală de 7,5 kW este proiectată pentru rețele trifazate de 400-480 V, cu unitate de frânare încorporată și protecție IP21. Convertizorul de frecvență ATV930U75N4 a fost dezvoltat special pentru aplicații industriale și poate funcționa atât cu motoare asincrone, cât și cu motoare sincrone. Oferă un curent de ieșire continuu de 16,5 A în condiții normale de funcționare și de 12,7 A în condiții de funcționare intensă, la o frecvență de comutație de 4 kHz. Dispozitivul poate fi montat pe perete, are dimensiuni compacte (171 mm lățime, 409 mm înălțime, 236 mm adâncime) și cântărește doar 7,7 kg. ATV930 oferă opțiuni de comunicare remarcabile: suportă protocoale seriale EtherNet/IP, Modbus TCP și Modbus ca standard. Poate fi extins cu module de comunicare suplimentare care suportă protocoale Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen și Ethernet Powerlink, printre altele. Flexibilitatea dispozitivului este îmbunătățită și mai mult de modulele de extindere: extensoare I/O digitale și analogice, extensoare de ieșire releu și diverse module de interfață encoder (digitale, analogice, resolver). ATV930U75N4 are un set bogat de I/O: 10 intrări digitale (inclusiv 2 care pot fi configurate ca intrări de impulsuri), 2 ieșiri digitale (dintre care una poate fi utilizată și ca ieșire de impulsuri), 3 intrări analogice și 2 ieșiri analogice. Există 3 ieșiri releu, care pot fi configurate pentru semnalizarea defectelor și controlul secvențial. Toate conexiunile la blocul de control se realizează cu terminale cu șurub, asigurând o conexiune electrică fiabilă. Dispozitivul oferă, de asemenea, funcții de siguranță încorporate, cum ar fi Safe Torque Off (STO), Safe Stop 1 (SS1), Safe Limited Speed (SLS) și Safe Brake Management (SBC/SBT). În ceea ce privește profilurile de control al motorului, ATV930U75N4 acceptă controlul cuplului variabil și constant, precum și modul de cuplu optimizat pentru motoarele asincrone și poate fi utilizat și pentru motoarele sincrone cu magneți permanenți și cu reluctanță. Frecvența maximă de ieșire este de 599 Hz, iar rampele de accelerare și decelerare pot fi setate liniar între 0,01 și 9999 secunde. Dispozitivul este capabil să funcționeze în patru cadrane și are un chopper de frânare încorporat pentru recuperarea energiei în modul de frânare.
Date tehnice Altivar Process ATV930U75N4
Date generale
Familia de produse: Altivar Process ATV900
Aplicație specifică produsului: Controlul proceselor industriale
Tipul produsului: Convertizor de frecvență
Variantă: Versiune standard cu chopper de frânare încorporat
Aplicație dispozitiv: Aplicații industriale
Tipuri de motoare aplicabile: Motoare asincrone, motoare sincrone
Caracteristici electrice
Număr de faze: 3 faze
Tensiune nominală de alimentare: 380...480 V
Curent de ieșire continuu: 16,5 A la 4 kHz sub sarcină normală, 12,7 A la 4 kHz sub sarcină mare
Puterea motorului: 7,5 kW sub sarcină normală, 5,5 kW sub sarcină mare
Curent de intrare maxim: 13,8 A
Curent de linie: 13,8 A la 380 V (sarcină normală), 10,5 A la 380 V (sarcină grea), 11,9 A la 480 V (sarcină normală), 9,2 A la 480 V (sarcină mare) Curent nominal de ieșire: 16,5 A Tensiune maximă de ieșire: 480 V Putere aparentă: 9,9 kVA la 480 V (sarcină normală), 7,6 kVA la 480 V (sarcină mare) Curent tranzitoriu maxim: 19,8 A timp de 60 de secunde (sarcină normală), 19,1 A timp de 60 de secunde (sarcină grea)
Frecvența rețelei: 50...60 Hz
Opțiuni de comunicare
Protocoale port de comunicare: EtherNet/IP, Modbus TCP, Modbus serial
Viteză de transmisie: 10/100 Mbit/s pentru Ethernet IP/Modbus TCP, 4,8, 9,6, 19,2, 38,4 kbit/s pentru Modbus serial
Mod de transfer date: Half duplex, full duplex, autonegociere pentru Ethernet IP/Modbus TCP
Caracteristici I/O
Număr de intrări discrete: 10
Număr de ieșiri discrete: 2
Număr de intrări analogice: 3 Număr de ieșiri analogice: 2 Număr de ieșiri releu: 3 Dimensiuni Lățime: 171 mm Înălțime: 409 mm Adâncime: 236 mm Greutate netă: 7,7 kg 7,7 kg
Condiții de instalare și mediu
Metodă de instalare: Montare pe perete
Grad de protecție IP: IP21
Temperatură de funcționare: -15...50 °C (fără reducere a puterii), 50...60 °C (cu reducere a sarcinii) Altitudine de funcționare: <= 1000 m fără reducere a sarcinii, 1000...4800 m cu reducere a sarcinii curente de 1% / 100 m
Poziție de funcționare: verticală +/- 10 grade
Umiditate relativă: 5...95% fără condens, conform IEC 60068-2-3
Funcții de siguranță
Funcții de siguranță disponibile: Oprire sigură a cuplului (STO), Oprire sigură 1 (SS1), Viteză limitată în condiții de siguranță (SLS), Safe Brake Management (SBC/SBT)
Standarde și certificări
Certificări de produs: CSA, UL, TÜV
Marcaj: CE
Standarde: UL 508C, IEC 61800-3, IEC 61800-5-1, IEC 61000-3-12, IEC 60721-3, IEC 61508, IEC 13849-1
