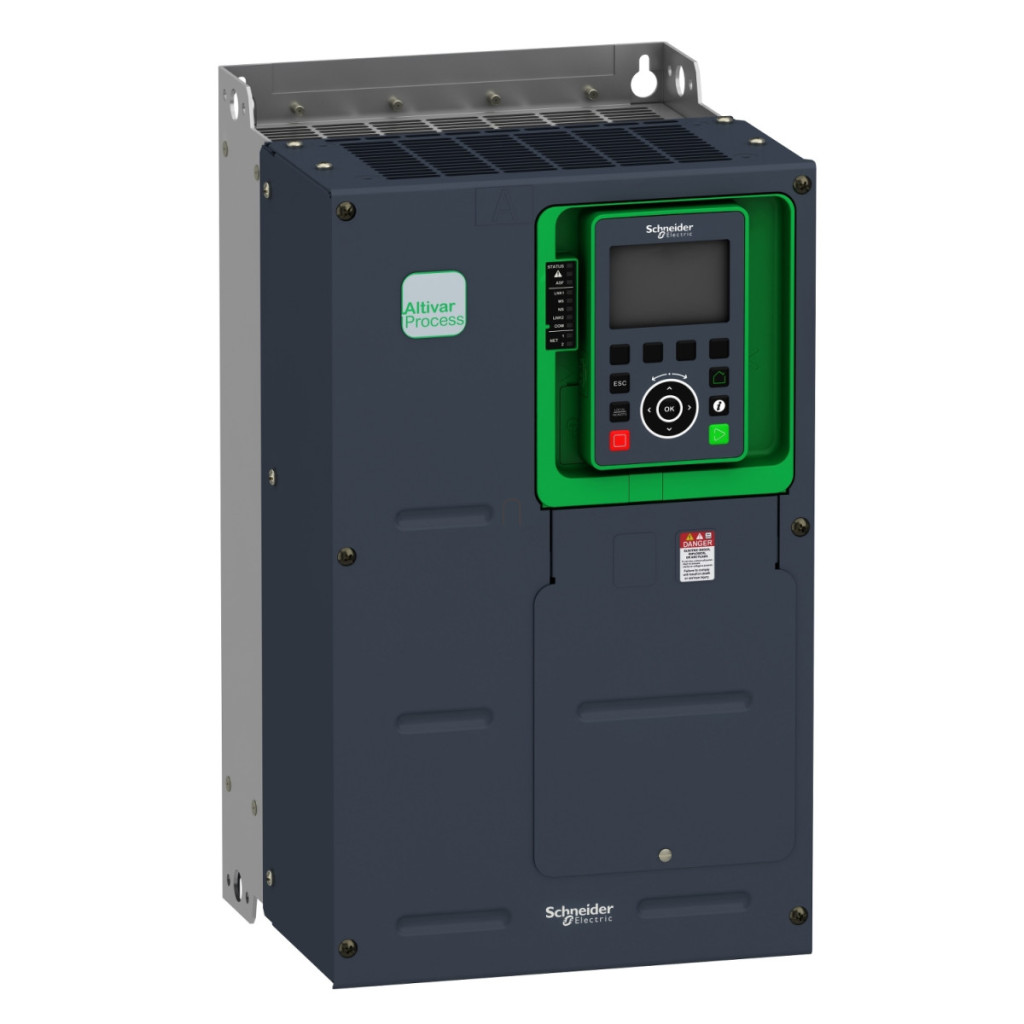

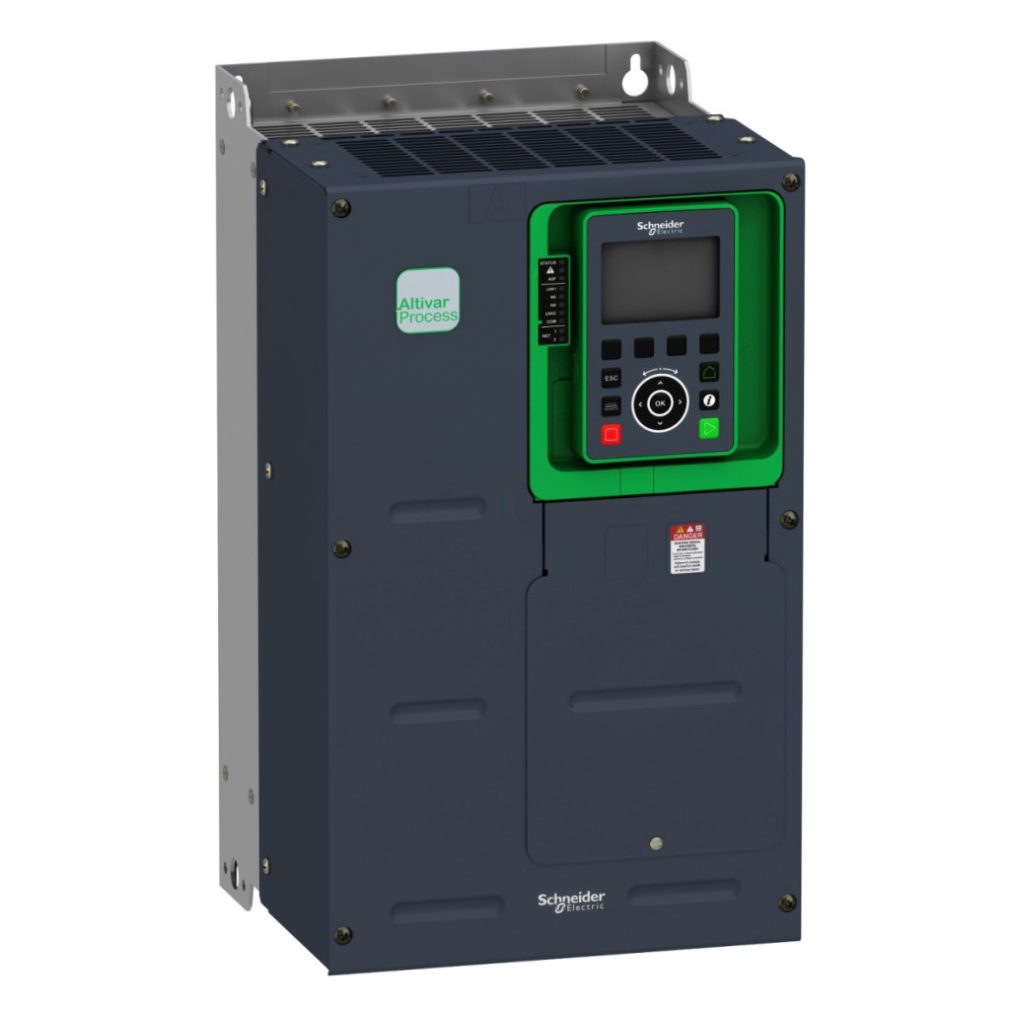

Parte a familiei de produse Altivar Process ATV900, Schneider Electric ATV930U75Y6 este un convertor de frecvență extrem de versatil, conceput special pentru aplicații industriale de control al proceselor. Această versiune de 7,5 kW, trifazată, cu tensiune de alimentare de 500-690 V, este alegerea perfectă pentru controlul precis al motoarelor asincrone și sincrone, în special în medii în care controlul precis al proceselor este esențial. Versiunea ATV930U75Y6 este echipată standard cu o unitate de frânare integrată, care permite o frânare mai eficientă a motorului și recuperarea energiei. Dispozitivul oferă un curent nominal de ieșire de 9,5 A la sarcină maximă în modul normal și de 7,2 A în modul de funcționare intensă, cu o frecvență de comutare de 4 kHz. Convertorul de frecvență are un grad de protecție IP21, oferind o protecție adecvată împotriva prafului și a picăturilor de apă. Este proiectat pentru montare pe perete și are dimensiunile de 246 mm lățime, 420 mm înălțime și 242 mm adâncime. ATV930U75Y6 este extrem de flexibil în ceea ce privește comunicarea: suportă protocoalele Modbus TCP, EtherNet/IP și Modbus serial ca standard. În plus, la acesta pot fi conectate o serie de module de expansiune, inclusiv Profibus DP V1, PROFINET, DeviceNet, EtherCAT și diverse module de comunicare CANopen, precum și module de expansiune I/O digitale și analogice, module de ieșire cu releu și diverse module de interfață pentru encodere. Această versatilitate permite integrarea dispozitivului în practic orice sistem de automatizare. ATV930U75Y6 oferă opțiuni de control remarcabile: sunt disponibile 10 intrări digitale (inclusiv 2 intrări de impulsuri de până la 30 kHz), 3 intrări analogice (configurabile pentru tensiune/curent), 2 ieșiri analogice și 3 ieșiri releu. Siguranța este garantată de funcția Safe Torque Off (STO). Convertorul de frecvență oferă algoritmi sofisticați de control al motorului, suportând controlul optimizat al cuplului, controlul standard cu cuplu constant și variabil și profiluri speciale de control pentru motoare cu magneți permanenți și motoare sincrone cu reluctanță în cazul motoarelor sincrone. Frecvența maximă de ieșire a dispozitivului este de 599 Hz și există mai multe rampe de accelerare/decelerare din care se poate alege (liniare, S, U sau personalizate), cu timpi reglabili în intervalul 0,01-9999 secunde. Frecvența de comutare poate fi setată între 2 și 8 kHz, deși trebuie să se aștepte o scădere a performanței peste 4 kHz. Pentru un nivel ridicat de protecție a motorului, ATV930U75Y6 are numeroase funcții de protecție, inclusiv protecție împotriva supraîncălzirii, supracurentului, pierderii de fază, supratensiunii și subtensiunii. Intervalul de temperatură de funcționare al convertizorului de frecvență este între -15 și +50 °C (fără reducerea puterii) și poate fi utilizat între 50 și 60 °C cu performanțe reduse. În ceea ce privește altitudinea, acesta funcționează la putere maximă până la 1000 de metri deasupra nivelului mării, iar peste această altitudine, trebuie luată în considerare o reducere a puterii de 1% la fiecare 100 de metri, până la 4800 de metri. Toate acestea fac din ATV930U75Y6 un dispozitiv extrem de robust și fiabil într-o mare varietate de medii industriale.
Schneider Electric Altivar Process ATV930 - ATV930U75Y6 - convertizor de frecvență, 7,5 kW, 3f, 690 VAC, IP21, montabil pe perete, cu unitate de frânare Date tehnice
Caracteristici generale
Familia de produse: Altivar Process ATV900
Aplicație specifică produsului: Controlul proceselor industriale
Tipul produsului: Convertizor de frecvență
Versiune: Cu unitate de frânare, versiune standard
Aplicația dispozitivului: Aplicație industrială
Scopul produsului: Motoare asincrone, motoare sincrone
Caracteristici electrice
Număr de faze de alimentare: 3 faze
Tensiune nominală de alimentare: 500...690 V
Curent nominal de ieșire: 9,5 A
Curent continuu de ieșire: 7,2 A la 4 kHz pentru sarcină mare, 9,5 A la 4 kHz pentru sarcină normală
Puterea motorului: 5,5 kW pentru sarcină normală, 4,0 kW pentru sarcină mare
Tensiune maximă de ieșire: 690 V
Frecvență maximă de ieșire: 599 Hz
Frecvență nominală de comutație: 4 kHz
Frecvență de comutație reglabilă: 2...8 kHz
Filtru EMC: integrat, cu opțiune de placă EMC
Comunicare
Protocol port de comunicare: Modbus TCP, EtherNet/IP, Modbus serial
Viteză de transmisie: 10/100 Mbit/s pentru Ethernet IP/Modbus TCP, 4,8, 9,6, 19,2, 38,4 kbit/s pentru Modbus serial
Mod de schimb de date: Half-duplex, full-duplex, negociere automată pentru Ethernet IP/Modbus TCP
Intrări și ieșiri
Număr de intrări discrete: 10
Tip de intrări discrete: DI1...DI8 programabile, 24 V CC (≤ 30 V), impedanță: 3,5 kOhm; DI7, DI8 programabile ca intrări de impulsuri: 0...30 kHz, 24 V CC (≤ 30 V); STOA, STOB cuplu de siguranță oprit, 24 V CC (≤ 30 V), impedanță: > 2,2 kOhm
Număr de ieșiri discrete: 2
Număr de intrări analogice: 3
Tipuri de intrări analogice: AI1, AI2, AI3 tensiune configurabilă prin software: 0...10 V CC, impedanță: 30 kOhm, rezoluție 12 biți; curent: 0...20 mA/4...20 mA, impedanță: 250 Ohm, rezoluție 12 biți Număr de ieșiri analogice: 2 Număr de ieșiri releu: 3 Caracteristici fizice Metodă de montare: Montare pe perete Grad de protecție IP: IP21 Clasă de protecție: UL Tip 1
Lățime: 246 mm
Înălțime: 420 mm
Adâncime: 242 mm
Greutate netă: 22 kg
Caracteristici de mediu
Temperatură ambiantă de funcționare: -15...50 °C (fără reducerea performanței), 50...60 °C (cu factor de reducere a performanței) Altitudine deasupra nivelului mării: <= 1000 m fără reducerea performanței, 1000...4800 m cu reducere a curentului de 1% la fiecare 100 de metri
Poziție de funcționare: verticală +/- 10 grade
Umiditate relativă: 5...95% fără condensare conform IEC 60068-2-3
Siguranță și conformitate
Funcții de siguranță: Viteză limitată de siguranță (SLS), Control de frânare de siguranță (SBC/SBT), Oprire de siguranță 1 (SS1), Cuplu de siguranță oprit (STO) Certificări de produs: CSA, UL, TÜV Marcaj: CE
