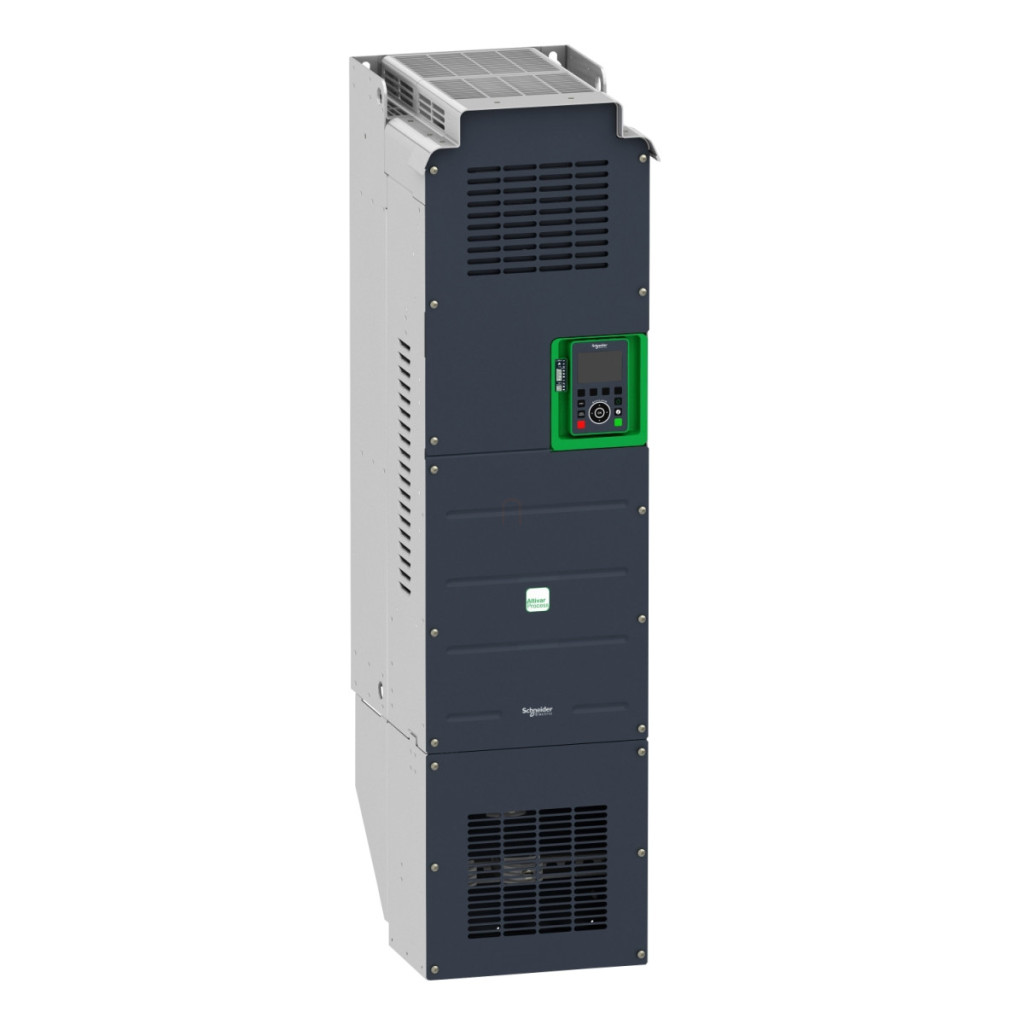

Convertorul de frecvență ATV930C13N4C, parte a seriei Altivar Process ATV900 de la Schneider Electric, este un convertor de frecvență de înaltă calitate și performanță, conceput pentru aplicații industriale. Acest dispozitiv de 130 kW este conceput special pentru a oferi performanțe optime la controlul motoarelor sincrone și asincrone, în special în mediile industriale de proces. Dispozitivul funcționează cu o sursă de alimentare trifazată de 400-480 V și dispune de funcții robuste care asigură un control eficient al motorului. Convertorul de frecvență oferă un curent de ieșire continuu de 250 A în condiții normale de funcționare și de 211 A sub sarcină mare, cu o frecvență de comutare de 2,5 kHz. Tensiunea maximă de ieșire este de 480 V, iar frecvența maximă de ieșire poate ajunge până la 599 Hz, ceea ce permite o gamă extrem de largă de aplicații. ATV930C13N4C este extrem de versatil în ceea ce privește opțiunile de comunicare, suportând protocoalele seriale Modbus TCP, EtherNet/IP și Modbus. Cardurile de expansiune opționale pot fi utilizate pentru a implementa protocoale de comunicare suplimentare, cum ar fi Profibus DP V1, PROFINET, DeviceNet, EtherCAT și CANopen, cu diverse opțiuni de conectare. În plus, sunt disponibile module de expansiune I/O digitale și analogice, module de expansiune releu de ieșire și diverse module de interfață encoder, sporind și mai mult aplicabilitatea și flexibilitatea dispozitivului. Dispozitivul oferă profiluri avansate de control al motorului atât pentru motoarele asincrone, cât și pentru cele sincrone. Pentru motoarele asincrone, puteți alege între standardul cuplu variabil, modul cuplu optimizat și controlul standard cuplu constant. Pentru motoarele sincrone, acesta acceptă motoare cu magneți permanenți și motoare sincrone cu reluctanță. Compensarea alunecării motorului poate fi setată la reglabilă, automată (independentă de sarcină), suprimabilă sau indisponibilă în modul de control al motorului cu magnet permanent. Rampele de accelerare și decelerare reglabile liniar pot fi configurate în intervalul 0,01-9999 secunde, permițând un control precis al vitezei. O gamă largă de funcții de protecție încorporate asigură siguranța atât a motorului, cât și a convertizorului de frecvență. Acestea includ protecție termică, oprire sigură a cuplului, detectarea defectării fazei motorului, protecție la supracurent, protecție la supratensiune, protecție la scurtcircuit, protecție la subtensiune și supratensiune, protecție la supraturare și multe alte funcții de protecție. Funcțiile de siguranță ale dispozitivului includ viteză limitată în condiții de siguranță (SLS), gestionarea sigură a frânării (SBC/SBT), oprire sigură 1 (SS1) și oprire sigură a cuplului (STO), care sunt conforme cu standardele de siguranță EN 954-1 Categoria 1 și IEC/EN 61508 SIL1. Convertorul de frecvență are protecție IP21 și protecție UL tip 1. Poate fi montat pe perete și este important ca dispozitivul să fie montat vertical (±10°) pentru o răcire adecvată. Dispozitivul măsoară 320 mm (lățime) x 852 mm (înălțime) x 393 mm (adâncime) și are o greutate netă de 82 kg. În ceea ce privește mediul de funcționare, poate fi utilizat fără reducerea puterii între -15 °C și 50 °C, iar între 50 și 60 °C poate fi utilizat cu performanțe reduse. Nu este necesară reducerea puterii până la o altitudine de 1000 de metri deasupra nivelului mării, în timp ce între 1000 și 4800 de metri, este necesară o reducere a puterii de 1% la fiecare 100 de metri. Nivelul de zgomot al dispozitivului este de 69,9 dB, în conformitate cu standardul 86/188/CEE.
Schneider Electric Altivar Process - ATV930C13N4C - convertizor de frecvență, 132 kW, 3f, 400 VAC, IP00, montabil pe perete, fără unitate de frânare date tehnice
Caracteristici generale
Familia de produse: Altivar Process ATV900
Tipul produsului: ATV930
Putere: 130 kW
Tensiune de alimentare: 400-480 V
Unitate de frânare: niciuna
Protecție IP: IP00
Aplicație: Procese industriale
Domeniu de aplicare: Motoare sincrone și asincrone
Caracteristici electrice
Număr de faze de rețea: 3 faze
Curent nominal de ieșire: 250 A în funcționare normală, 211 A sub sarcină mare (2,5 kHz)
Tensiune nominală de alimentare: 380...480 V
Puterea motorului în kW: 132,0 kW în funcționare normală, 110,0 kW sub sarcină mare
Tensiune maximă de ieșire: 480,0 V
Frecvență maximă de ieșire: 599 Hz
Curent de alimentare: 237,0 A la 380 V (funcționare normală), 201,0 A la 380 V (sarcină mare)
Putere aparentă: 161,4 kVA la 480 V (funcționare normală)
Disipare de putere: Ventilație forțată: 2999 W la 380 V, frecvență de comutație 2,5 kHz
Opțiuni de comunicare
Protocol port de comunicare: Modbus TCP, EtherNet/IP, Modbus serial
Viteză de transmisie: 10/100 Mbit/s Ethernet IP/Modbus TCP, 4,8/9,6/19,2/38,4 kbit/s Modbus serial
Interfață fizică: Ethernet, RS 485 cu 2 fire
Tip conector: 2 RJ45, 1 RJ45
Caracteristici I/O
Număr de intrări discrete: 10 Număr de intrări analogice: 3 Număr de ieșiri analogice: 2 Număr de ieșiri releu: 3 Tip intrare analogică: Tensiune: 0...10 V CC, impedanță: 30 kOhm, rezoluție 12 biți Tip intrare analogică: Curent: 0...20 mA/4...20 mA/10 V CC, impedanță: 30 kOhm, rezoluție 12 biți Tip ieșire analogică: Curent: 0...20 mA/4...20 mA/10 V CC, impedanță: 30 kOhm, rezoluție 12 biți10 V CC, impedanță: 30 kOhm, rezoluție 12 biți
Tip intrare analogică: Curent: 0...20 mA/4...20 mA, impedanță: 250 Ohm, rezoluție 12 biți
Caracteristici de control al motorului
Profil de control al motorului asincron: Standard cuplu variabil, Mod cuplu optimizat, Standard cuplu constant
Profil de control al motorului sincron: Motor cu magnet permanent, motor sincron cu reluctanță
Rampă de accelerare și decelerare: Reglabilă liniar 0,01...9999 s
Frecvență de comutare: 1...8 kHz reglabilă, factor de devalorizare 2,5...8 kHz cu factor de reducere
Funcții de siguranță
Viteză limitată de siguranță (SLS): Da
Control frână de siguranță (SBC/SBT): Da
Oprire sigură 1 (SS1): Da
Oprire sigură a cuplului (STO): Da
Caracteristici fizice
Metodă de montare: Montare pe perete
Poziție de funcționare: Verticală +/- 10 grade
Lățime: 320 mm
Înălțime: 852 mm
Adâncime: 393 mm
Caracteristici de mediu
Temperatura ambiantă de funcționare: -15...50 °C (fără reducere a puterii), 50...60 °C (cu factor de reducere a puterii) Altitudine de funcționare: <= 1000 m fără reducere a puterii, 1000...4800 m cu reducere a puterii (1 % la 100 m)
Umiditate relativă: 5...95 % fără condens
Nivel de zgomot: 69,9 dB
