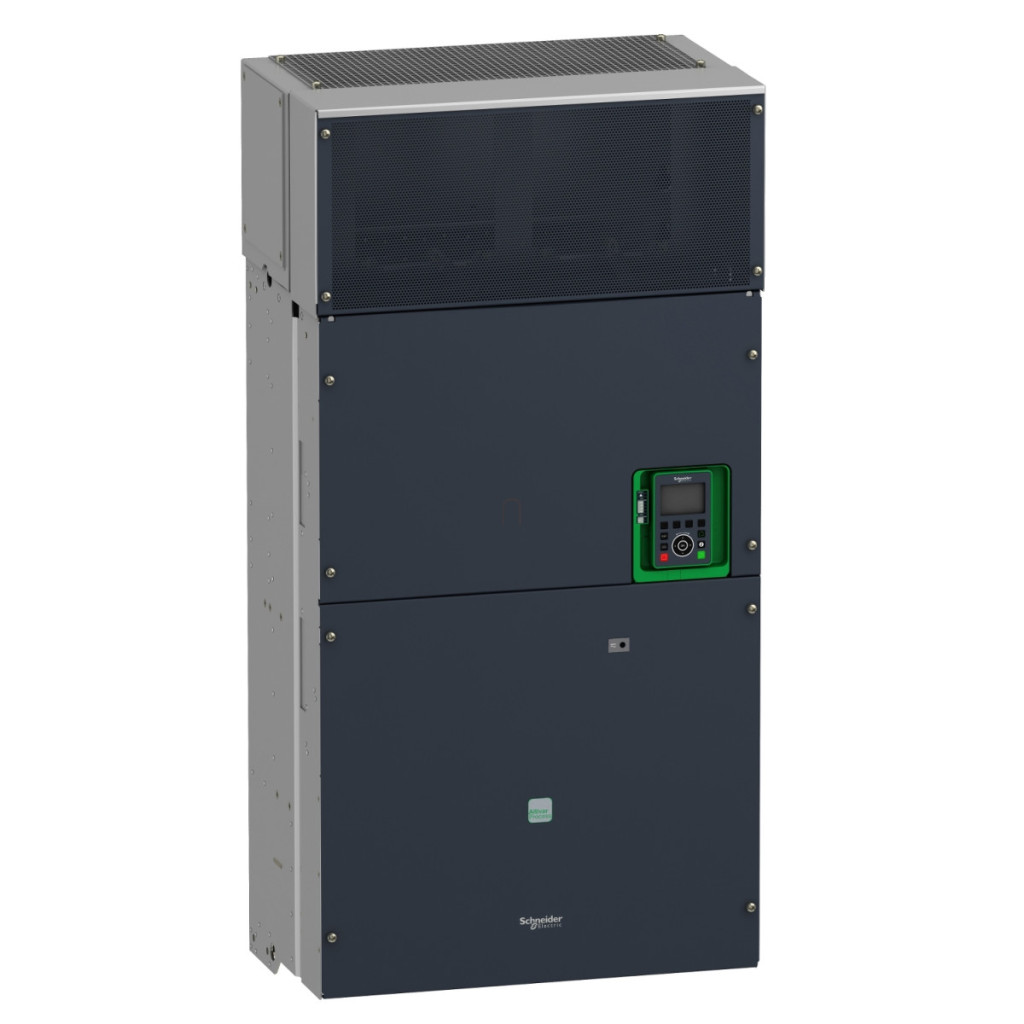

Parte a seriei Altivar Process ATV900, ATV930C25N4C este un convertor de frecvență de înaltă performanță conceput pentru aplicații industriale, oferind o soluție excelentă pentru controlul motoarelor sincrone și asincrone. Fabricat de Schneider Electric, dispozitivul are o putere nominală de 250 kW în modul normal și 200 kW în modul de utilizare intensivă, oferind în același timp opțiuni de configurare flexibile pentru optimizarea diverselor procese industriale. Dispozitivul ATV930C25N4C funcționează cu o sursă de alimentare trifazată de 400-480 V și poate fi montat pe perete. Oferă un curent de ieșire continuu de 481 A în modul normal și 387 A în modul de funcționare intensă, la o frecvență de comutare de 2,5 kHz. O caracteristică notabilă este că nu include o unitate de frânare încorporată, ceea ce poate fi un aspect important pentru anumite aplicații. Produsul are un grad de protecție IP00, dar poate fi actualizat la IP21 cu accesoriile adecvate. Este extrem de versatil în ceea ce privește comunicarea, suportând protocoalele seriale Modbus, EtherNet/IP și Modbus TCP ca standard. Opțiuni suplimentare de comunicare sunt disponibile prin instalarea de module opționale, cum ar fi protocoalele Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen și Ethernet Powerlink. ATV930C25N4C are trei sloturi de expansiune (sloturile A/B/C) care pot fi echipate cu module de expansiune I/O digitale și analogice, module de expansiune releu de ieșire și diverse module de interfață encoder pentru a se adapta cerințelor specifice ale aplicației. Convertorul de frecvență are caracteristici de control remarcabile: suportă moduri de cuplu variabil, cuplu constant și cuplu optimizat pentru motoare asincrone, precum și controlul motoarelor cu magneți permanenți și motoarelor sincrone cu reluctanță. Poate atinge o frecvență maximă de ieșire de 599 Hz și este reglabil liniar, cu rampe de accelerare și decelerare reglabile separat, în intervalul 0,01-9999 s. Compensarea alunecării motorului poate fi reglată, suprimată sau automată, în funcție de sarcină. Frecvența de comutare este reglabilă între 1 și 8 kHz, dar este necesară reducerea puterii peste 2,5 kHz. Oprirea se realizează prin injecție de curent continuu, deoarece nu există unitate de frânare încorporată. Dispozitivul are o lățime de 598 mm, o înălțime de 1195 mm și o adâncime de 380 mm și cântărește 203 kg.
Date tehnice Schneider Electric Altivar Process ATV930C25N4C
Caracteristici generale
Seria de produse: Altivar Process ATV900
Domeniu de aplicare: Procese industriale
Tipul produsului: Convertizor de frecvență
Versiune: Versiune standard, fără unitate de frânare
Domeniu de aplicare: Aplicații industriale
Utilizare prevăzută: Motoare sincrone, motoare asincrone
Caracteristici electrice
Număr de faze de rețea: 3 faze
Tensiune nominală de alimentare: 380...480 V (-15...+10%)
Curent nominal de ieșire: 481 A în modul normal la 2,5 kHz, 387 A în modul de funcționare intensă la 2,5 kHz
Puterea motorului: 250 kW în modul normal, 200 kW în modul de funcționare intensă
Frecvența maximă de ieșire: 599 Hz
Filtru EMC: Integrat, cu opțiune placă EMC
Curent de linie: 451 A la 380 V (mod normal), 365 A la 380 V (mod de funcționare intensă), 366 A la 480 V (mod normal), 301 A la 480 V (mod de funcționare intensă)
Curent maxim de intrare: 451 A
Tensiune maximă de ieșire: 480 V
Caracteristici de comunicare
Protocol port de comunicare: Modbus serial, EtherNet/IP, Modbus TCP
Module opționale: Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen, module de expansiune I/O analogice și digitale
Viteză de transmisie: 10/100 Mbit/s (Ethernet IP/Modbus TCP), 4,8-38,4 kbit/s (Modbus serial)
Caracteristici mecanice
Metodă de montare: Montare pe perete
Nivel de protecție IP: IP21
Clasă de protecție: UL Tip 1
Lățime: 598 mm
Înălțime: 1195 mm
Adâncime: 380 mm
Greutate netă: 203 kg
Funcții de siguranță
Oprire sigură a cuplului (STO): Da
Viteză limitată în condiții de siguranță (SLS): Da
Control sigur al frânei (SBC/SBT): Da
Oprire sigură 1 (SS1): Da
Condiții de mediu
Temperatură de funcționare: -10...40 °C (fără reducere a puterii), 40...60 °C (cu reducere a puterii) Altitudine de funcționare: ≤ 1000 m fără reducere a puterii, 1000...3000 m cu reducere a curentului (1% / 100 m) Umiditate relativă: 5...95% fără condensare
Nivel de zgomot: 76 dB
