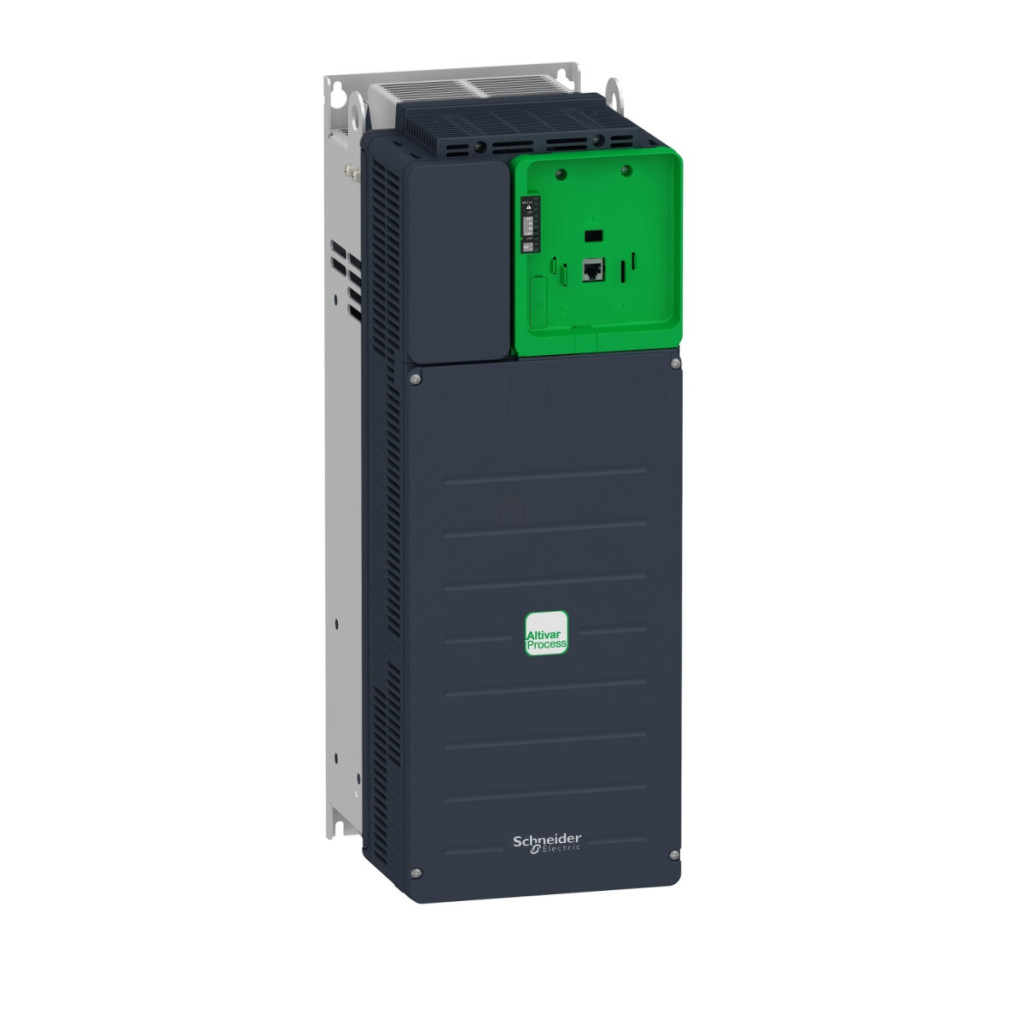

Convertorul de frecvență Schneider Electric Altivar Process ATV930D45N4Z este un dispozitiv de ultimă generație de 45 kW, conceput special pentru aplicații industriale de control al proceselor. Acest convertizor de frecvență (VSD) este soluția ideală pentru controlul precis al motoarelor sincrone și asincrone, în special în medii în care controlul precis al vitezei și cuplului este de o importanță capitală. ATV930D45N4Z face parte din familia de produse Altivar Process ATV900 de la Schneider Electric, care oferă performanțe remarcabile în rețelele trifazate de 380-480 V. Dispozitivul poate fi montat în dulap și are protecție IP21, oferind protecție adecvată împotriva prafului și umezelii, permițând în același timp o ventilație eficientă. Chopperul de frânare încorporat este deosebit de util în aplicații în care este necesară frânarea frecventă a motorului sau decelerarea rapidă. Convertorul de frecvență oferă un curent nominal de ieșire de 88 A în condiții normale de funcționare și de 74,5 A în aplicații cu sarcină mare. Dispozitivul suportă o frecvență de comutație de 2-16 kHz, care poate fi ajustată pentru a se potrivi cerințelor aplicației. Frecvența nominală de comutare este de 4 kHz. Frecvența maximă de ieșire este de 599 Hz, ceea ce permite o gamă extrem de largă de viteze pentru diverse aplicații. Capacitățile sale de comunicare sunt excepționale: ATV930D45N4Z acceptă protocoalele EtherNet/IP, Modbus serial și Modbus TCP ca standard. În plus, pot fi adăugate o serie de module de comunicare opționale, inclusiv protocoalele Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen și Ethernet Powerlink. Convertorul de frecvență are trei sloturi de expansiune pentru diverse module opționale, care pot fi utilizate pentru a adăuga I/O-uri digitale și analogice, ieșiri releu sau diverse interfețe encoder la sistem. Această flexibilitate de extindere permite convertorului de frecvență să fie perfect adaptat la sarcini specifice de automatizare. Pe partea de intrare, este de remarcat faptul că dispozitivul are 10 intrări digitale, dintre care două (DI7, DI8) pot fi configurate și ca intrări de impulsuri în intervalul 0-30 kHz. În plus, există două intrări STO (Safe Torque Off) dedicate pentru oprire în condiții de siguranță. Intrările analogice (AI1, AI2, AI3) pot fi configurate prin software pentru modul de tensiune (0-10 V) sau curent (0-20 mA/4-20 mA). Pe partea de ieșire, există două ieșiri logice programabile și două ieșiri analogice, care pot fi configurate și pentru modul de tensiune sau curent. Cele trei ieșiri de releu (R1, R2, R3) pot fi programate pentru diverse funcții, cum ar fi semnalizarea defectelor sau controlul secvențial. O caracteristică remarcabilă a ATV930D45N4Z este gama sa de funcții de siguranță încorporate: STO (Safe Torque Off), SS1 (Safe Stop 1), SLS (Safely Limited Speed) și SBC/SBT (Safe Brake Control/Safe Brake Test). Aceste funcții îndeplinesc cerințele moderne de siguranță pentru proiectarea mașinilor și permit integrarea convertizorului de frecvență în sistemele de siguranță. Dispozitivul oferă funcții complete de protecție atât pentru motor, cât și pentru el însuși, inclusiv protecție împotriva supraîncălzirii, supracurentului, supratensiunii, defectării fazei și altor defecte.
Schneider Electric Altivar Process - ATV930D45N4Z date tehnice
Specificații de bază
Familia de produse: Altivar Process ATV900
Aplicație: Controlul proceselor industriale
Tipul produsului: Convertizor de frecvență
Versiune: Versiune standard cu chopper de frânare încorporat
Mediu de funcționare: Aplicații industriale
Tipuri de motoare: Motoare sincrone, motoare asincrone
Caracteristici electrice
Număr de faze de alimentare: 3 faze
Tensiune nominală de alimentare: 380...480 V
Toleranță tensiune de alimentare: -15%...+10%
Frecvență rețea: 50...60 Hz
Toleranța frecvenței rețelei: 5%
Curent nominal de ieșire: 88,0 A (funcționare normală) / 74,5 A (funcționare intensă)
Puterea motorului: 45,0 kW (funcționare normală) / 37,0 kW (funcționare intensă)
Tensiune maximă de ieșire: 480,0 V
Frecvență maximă de ieșire: 599 Hz
Putere aparentă: 57,4 kVA la 480 V (funcționare normală) / 49,1 kVA la 480 V (funcționare intensă)
Caracteristici de performanță
Frecvență de comutare: 2...16 kHz reglabilă
Frecvență nominală de comutație: 4 kHz
Profiluri de control al motorului: Standard cuplu constant, Control cuplu optimizat, cuplu variabil standard
Profil de control al motorului sincron: motor cu magnet permanent, motor sincron cu reluctanță
Rampele de accelerare și decelerare: reglabile liniar 0,01...9999 ms
Funcționare în cadran: Posibilă
Mod de frânare: Injecție CC
Chopper de frânare încorporat: Da
Interfețe și comunicare
Protocoale de comunicare: EtherNet/IP, Modbus serial, Modbus TCP
Viteză de transmisie: 10/100 Mbit/s (Ethernet IP/Modbus TCP), 4,8...38,4 kbit/s (Modbus serial)
Module de comunicare opționale: Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen, Ethernet Powerlink
Intrări și ieșiri
Număr de intrări digitale: 10
Tip de intrări digitale: DI1...DI8 programabile, 24 VCC; DI7, DI8 pot fi utilizate și ca intrări de impulsuri (0...30 kHz); STOA, STOB cuplu de siguranță dezactivat
Număr de ieșiri digitale: 2
Număr de ieșiri releu: 3
Număr de intrări analogice: 3
Tip de intrări analogice: AI1, AI2, AI3 tensiune configurabilă prin software (0...10 V CC) sau curent (0...20 mA/4...20 mA)
Număr de ieșiri analogice: 2
Tip de ieșiri analogice: AQ1, AQ2 tensiune configurabilă prin software (0...10 V DC) sau curent (0...20 mA)
Caracteristici mecanice și de mediu
Metodă de montare: Montabil în dulap
Grad de protecție IP: IP21
Filtru EMC: Încorporat, cu opțiune de placă EMC
Dimensiuni (L x Î x A): 210 x 597 x 262 mm
Greutate netă: 26,5 kg
Temperatură de funcționare: -15...50 °C (putere nominală), 50...60 °C (cu reducere a puterii) Umiditate relativă: 5...95% (fără condens)
Altitudine de funcționare: ≤ 1000 m (fără reducerea puterii), 1000...4800 m (reducere a puterii cu 1% la fiecare 100 m)
Funcții de siguranță
Oprire sigură a cuplului (STO): Da
Oprire sigură 1 (SS1): Da
Viteză limitată în condiții de siguranță (SLS): Da
Control/testare sigură a frânei (SBC/SBT): Da
