Convertorul de frecvență Altivar Process ATV900 seria ATV930U15N4Z este un dispozitiv avansat de control al motorului, conceput pentru aplicații industriale de la Schneider Electric. Acest convertizor de frecvență de 1,5 kW este proiectat pentru rețele trifazate care funcționează în intervalul 380-480 V și este potrivit pentru controlul motoarelor asincrone și sincrone. Dispozitivul este disponibil într-un design montabil în dulap cu protecție IP20 și include o unitate de frânare încorporată. Convertorul de frecvență are opțiuni de comunicare extrem de versatile. Acesta acceptă protocoale seriale Modbus TCP, EtherNet/IP și Modbus ca standard, dar poate fi extins cu module de comunicare opționale pentru utilizare cu Profibus DP V1, PROFINET, DeviceNet, EtherCAT sau diverse variante CANopen. Dispozitivul are sloturi de expansiune A, B și C care pot fi echipate cu carduri cu diferite funcții: expansiune I/O digitală și analogică, expansiune ieșire releu sau diverse interfețe encoder (digitale, analogice sau resolver). Aceste opțiuni de expansiune flexibile oferă dispozitivului o gamă extrem de largă de aplicații. ATV930U15N4Z oferă un curent de ieșire continuu de 4 A la o frecvență de comutare de 4 kHz în funcționare normală și 2,2 A în modul de funcționare intensă. Acest lucru corespunde unei puteri a motorului de 1,5 kW în modul normal și 0,75 kW în modul de funcționare intensă. Dispozitivul are un filtru EMC integrat, dar poate fi extins opțional cu o placă EMC pentru o compatibilitate electromagnetică și mai bună. Dimensiunile sale sunt de 130 mm lățime, 285 mm înălțime și 196 mm adâncime, asigurând o instalare compactă. Printre caracteristicile remarcabile ale convertizorului de frecvență se numără o gamă largă de funcții de siguranță, inclusiv Safe Torque Off (STO), Safe Stop 1 (SS1), Safely Limited Speed (SLS) și Safe Brake Management (SBC/SBT). Aceste funcții de siguranță sunt conforme cu standardele relevante, inclusiv IEC 61508 și IEC 13849-1. Dispozitivul oferă funcții extinse de protecție atât pentru motor, cât și pentru el însuși, cum ar fi protecție împotriva supraîncălzirii, supracurentului, supratensiunii, pierderii de fază și scurtcircuitului, ceea ce crește fiabilitatea și durata de viață a sistemului. ATV930U15N4Z acceptă diverse profiluri de control al motorului, inclusiv moduri de cuplu constant, cuplu optimizat și cuplu variabil pentru motoare asincrone, precum și moduri speciale de control pentru motoare cu magneți permanenți și motoare sincrone cu reluctanță. Frecvența maximă de ieșire este de 599 Hz, permițând un control extrem de precis al vitezei. Rampele de accelerare și decelerare pot fi setate liniar între 0,01 și 9999 secunde, asigurând o aplicare flexibilă în diverse condiții de încărcare.

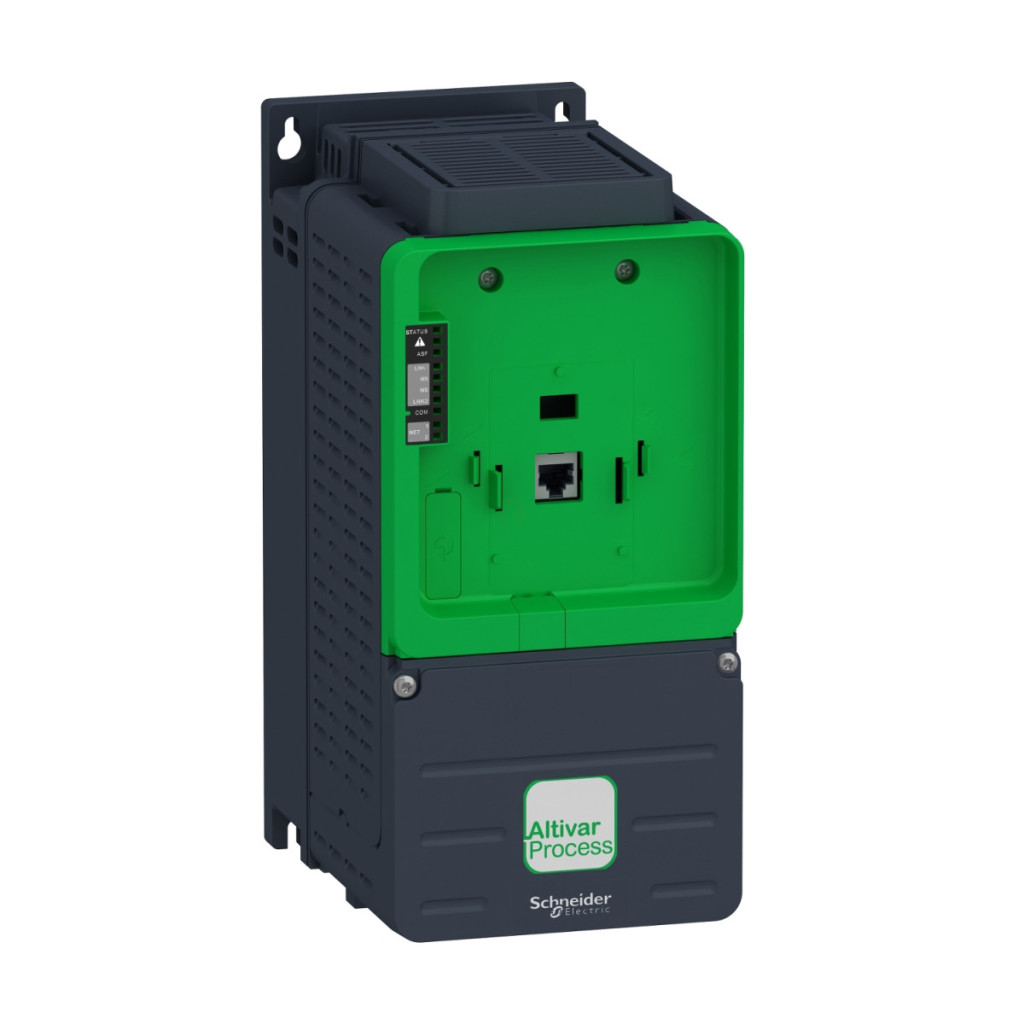

Schneider Electric Altivar Process - ATV930U15N4Z - convertizor de frecvență, 1,5 kW, 3f, 400 VAC, IP21, montabil pe perete, fără afișaj date tehnice
Caracteristici generale
Familia de produse: Altivar Process ATV900
Tip: ATV930U15N4Z
Aplicație specifică produsului: Controlul proceselor industriale
Tipul produsului sau al componentei: Convertizor de frecvență
Versiune: Versiune standard cu unitate de frânare integrată
Aplicație dispozitiv: Aplicații industriale
Scopul produsului: Motoare asincrone, motoare sincrone
Caracteristici electrice
Număr de faze: 3 faze
Tensiune nominală de alimentare: 380...480 V (-15...+10%)
Curent nominal de ieșire: 4,0 A
Curent continuu de ieșire: 4 A la 4 kHz în funcționare normală, 2,2 A la 4 kHz în funcționare cu sarcină mare
Puterea motorului: 1,5 kW în funcționare normală, 0,75 kW în funcționare cu sarcină mare
Curent tranzitoriu maxim: 4,8 A timp de 60 de secunde (funcționare normală), 3,3 A timp de 60 de secunde (funcționare cu sarcină mare)
Frecvența rețelei: 50...60 Hz
Toleranță relativă simetrică a tensiunii rețelei: 10%
Toleranță relativă simetrică a frecvenței rețelei: 5%
Tensiune maximă de ieșire: 480,0 V
Frecvență maximă de ieșire: 599 Hz
Opțiuni de comunicare
Protocol port de comunicare: Modbus TCP, EtherNet/IP, Modbus serial
Module opționale: Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen cu diverse opțiuni de conectare
Viteză de transmisie: 10/100 Mbit/s pentru Ethernet IP/Modbus TCP, 4,8, 9,6, 19,2, 38,4 kbit/s pentru Modbus serial
Intrări și ieșiri
Număr de intrări discrete: 10
Număr de ieșiri discrete: 2
Număr de intrări analogice: 3
Număr de ieșiri analogice: 2
Număr de ieșiri releu: 3
Profiluri de control al motorului
Profil de control al motorului asincron: Standard cuplu constant, Mod cuplu optimizat, Cuplu variabil standard
Profiluri de control al motorului sincron: Motor cu magnet permanent, Motor sincron cu reluctanță
Funcții de siguranță
Oprire cuplu de siguranță (STO): Da
Oprire de siguranță 1 (SS1): Da
Viteză limitată în condiții de siguranță (SLS): Da
Gestionare sigură a frânei (SBC/SBT): Da
Caracteristici mecanice
Grad de protecție IP: IP21
Metodă de montare: Poate fi montat într-un dulap
Dimensiuni: 130 mm lățime, 285 mm înălțime, 196 mm adâncime
Poziție de funcționare: Verticală +/- 10 grade
Caracteristici de mediu
Temperatură de funcționare: -15...50 °C (fără reducere a puterii), 50...60 °C (cu reducere a puterii)
Altitudine de funcționare: <= 1000 m fără reducere a puterii, 1000...4800 m cu reducere a puterii de 1% la fiecare 100 de metri
Umiditate relativă: 5...95% fără condensare (IEC 60068-2-3)
