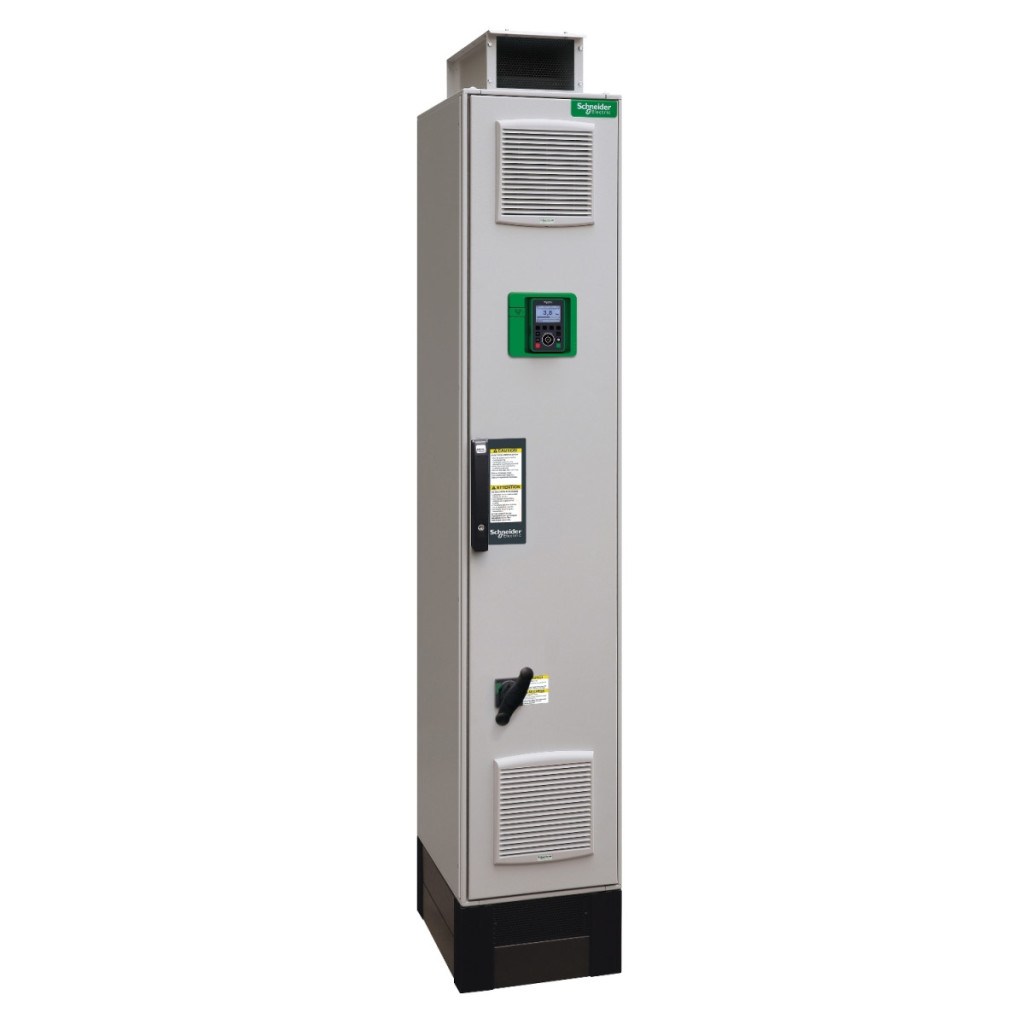

Convertorul de frecvență Altivar Process ATV900 seria ATV950C16N4F este soluția profesională Schneider Electric pentru controlul proceselor industriale. Acest convertizor de frecvență montat pe podea, independent, este proiectat special pentru aplicații industriale și este perfect adaptat atât pentru sistemele cu motoare asincrone, cât și pentru cele sincrone. Dispozitivul oferă o putere de 160 kW în modul normal și 132 kW în modul de utilizare intensivă, fiind alegerea ideală pentru echipamente industriale de mari dimensiuni, linii de producție, sisteme de pompare și alte aplicații de mare putere. ATV950C16N4F funcționează cu o sursă de alimentare trifazată de 380-440 V și are un grad de protecție IP54, oferind o protecție fiabilă împotriva prafului și stropilor de apă. Convertizorul de frecvență este echipat cu un întrerupător de sarcină, dar nu include o unitate de frânare. Oferă opțiuni de comunicare extrem de flexibile: suportă protocoalele Modbus serial, Modbus TCP și EtherNet/IP ca standard și poate fi extins cu un modul opțional pentru a suporta Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen și Ethernet Powerlink. Această capacitate de comunicare versatilă permite convertizorului de frecvență să fie integrat perfect în sisteme de control și rețele industriale de la diferiți producători. ATV950C16N4F oferă, de asemenea, caracteristici de siguranță remarcabile, inclusiv Safe Torque Off (STO), Safe Stop 1 (SS1), Safe Limited Speed (SLS) și Safe Brake Management (SBC/SBT). Aceste soluții de siguranță sunt conforme cu standardele industriale relevante și oferă o protecție eficientă atât pentru operatorii mașinilor, cât și pentru echipamente. Sistemul complet de protecție al convertizorului de frecvență include protecție termică pentru motor și acționare, protecție împotriva supratensiunii, supracurentului și scurtcircuitelor, precum și monitorizarea și controlul unui număr de alți parametri critici. Frecvența nominală de comutare este de 2,5 kHz, care poate fi reglată între 2 și 8 kHz pentru o funcționare optimă, în funcție de cerințele aplicației.
Schneider Electric Altivar Process ATV950 - Date tehnice ATV950C16N4F
Caracteristici principale ale produsului
Familia de produse: Altivar Process ATV900
Aplicație: Controlul proceselor industriale
Tipul produsului: Convertizor de frecvență
Proiectare: Cu întrerupător de sarcină, fără unitate de frânare
Aplicație: Utilizare industrială
Utilizare prevăzută: Motoare asincrone, motoare sincrone
Număr de faze: 3 faze
Metodă de montare: Montare pe podea
Performanțe și date electrice
Curent de ieșire continuu: 302 A la 2,5 kHz în condiții normale de funcționare, 250 A la 2,5 kHz sub sarcină mare
Tensiune nominală de alimentare: 380-440 V (-15%/+10%)
Toleranță frecvență rețea: 5%
Curent nominal de ieșire: 302 A
Puterea motorului: 160 kW în condiții normale de funcționare, 132 kW sub sarcină mare
Filtru EMC: Încorporat, cu opțiune de placă EMC
Protecție IP: IP54
Caracteristici de comunicare
Protocol port de comunicare: Modbus serial, Modbus TCP, EtherNet/IP
Viteză de transmisie: Ethernet 10/100 Mbit/s pentru IP/Modbus TCP, 4,8/9,6/19,2/38,4 kbit/s pentru Modbus serial
Module de comunicare opționale: Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen, Ethernet Powerlink
Caracteristici I/O
Număr de intrări discrete: 10
Număr de ieșiri discrete: 2
Număr de intrări analogice:3 Număr de ieșiri analogice: 2 Număr de ieșiri releu: 3 Caracteristici de control Frecvență maximă de ieșire: 599 Hz Rampe de accelerare și decelerare: Liniare, reglabile individual între 0,01 și 9999 s Frecvență de comutare: 2,5-8 kHz Lineare, reglabile individual între 0,01 și 9999 s
Frecvență de comutație: 2,5-8 kHz cu reducere a sarcinii, reglabilă între 2 și 8 kHz
Frecvență nominală de comutație: 2,5 kHz
Frânare până la oprire: injecție de curent continuu
Funcții de control al motorului
Profil de control al motorului asincron: mod cuplu optimizat, standard cuplu variabil, Standard cuplu constant
Profil de control motor sincron: Motor cu magneți permanenți, Motor sincron cu reluctanță
Caracteristici fizice
Lățime: 400 mm
Înălțime: 2350 mm
Adâncime: 669 mm
Greutate netă: 330 kg
Parametri de mediu
Nivel de zgomot: 69 dB
Rezistență la vibrații: 1,5 mm vârf la vârf (f= 2-13 Hz), 1 gn (f= 13-200 Hz)
Rezistență la șocuri: 15 gn până la 11 ms
Umiditate relativă: 5-95% fără condens
Temperatură ambiantă de funcționare: -15-40 °C (fără reducere a puterii), 40-50 °C (cu factor de reducere a puterii) Altitudine de funcționare: ≤ 1000 m fără reducere a puterii, 1000-4800 m cu reducere a puterii de 1% la fiecare 100 de metri
Funcții de siguranță
Oprire sigură a cuplului (STO): Da
Oprire sigură 1 (SS1): Da
Viteză limitată în condiții de siguranță (SLS): Da
Gestionare sigură a frânei (SBC/SBT): Da
Certificate
Certificate de produs: ATEX, EAC, C-Tick
Marcaj: CE
Standarde: IEC 60204-1, IEC 61800-2, IEC 61800-3, IEC 61800-5-1
