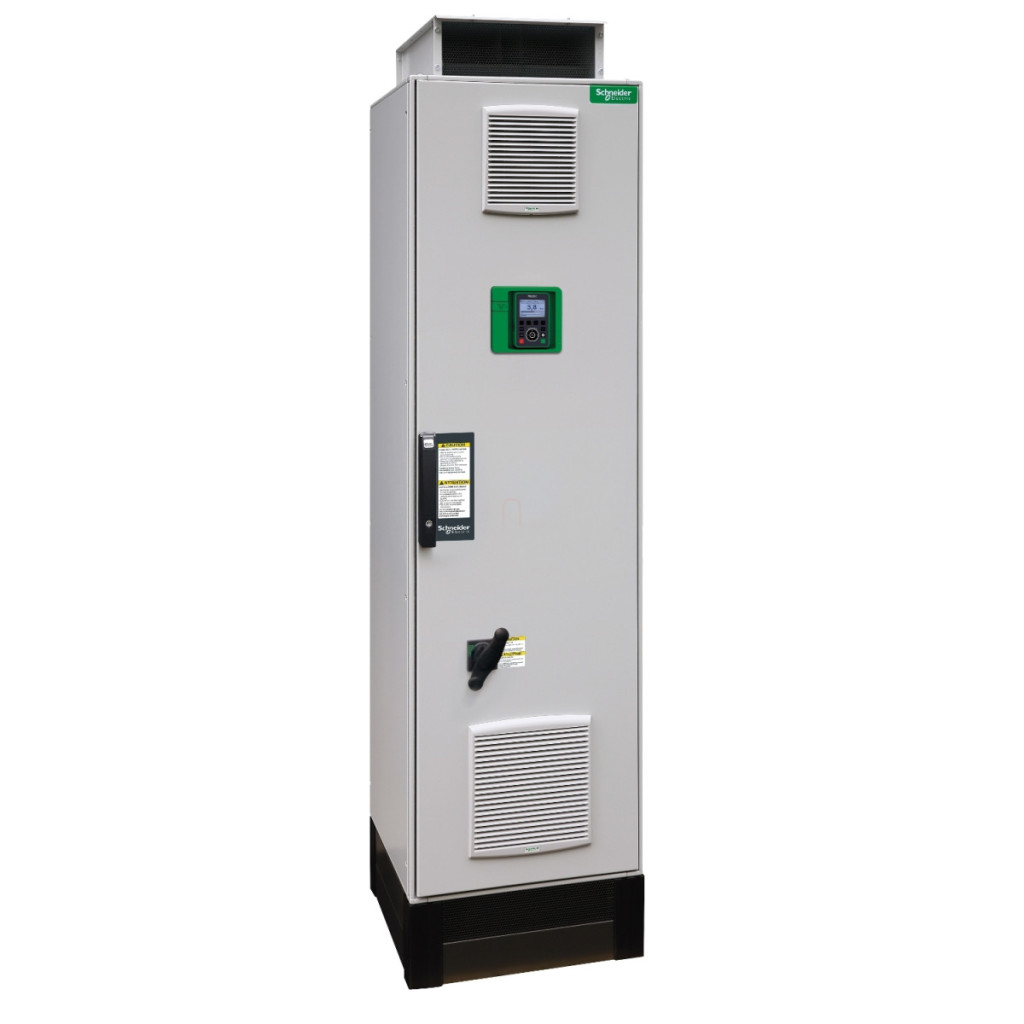

Convertorul de frecvență Altivar Process ATV900 seria ATV950C31N4F este un convertor de frecvență cu viteză variabilă pentru aplicații industriale produs de Schneider Electric. Această versiune montată în dulap a fost dezvoltată special pentru motoare de mare putere, pentru aplicații cu o sarcină normală de 315 kW și o sarcină mare de 250 kW, cu o tensiune de alimentare de 400-440 V. Produsul este fabricat într-o carcasă IP54 de înaltă calitate și protecție ridicată, care protejează în mod fiabil componentele interne de praf și umiditate, asigurând o durată lungă de viață chiar și în medii industriale dificile. Dispozitivul este potrivit pentru funcționarea motoarelor asincrone și sincrone, asigurând o utilizare versatilă într-o varietate de aplicații. ATV950C31N4F este echipat cu un întrerupător de sarcină, dar nu are unitate de frânare încorporată, astfel încât, în cazul în care este necesară frânarea regenerativă, aceasta trebuie furnizată separat. Este extrem de flexibil în ceea ce privește opțiunile de comunicare, suportând protocoale seriale Modbus TCP, EtherNet/IP și Modbus ca standard, care pot fi completate cu o serie de module de comunicare suplimentare, cum ar fi Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen și Ethernet Powerlink. Convertorul de frecvență oferă un curent nominal de ieșire de 590 A la o frecvență de comutare de 2,5 kHz sub sarcină normală și 477 A sub sarcină mare. Tensiunea de alimentare poate varia de la 380 la 440 V, cu o abatere simetrică admisibilă de 10%. Tensiunea maximă de ieșire este de 440 V, în timp ce frecvența poate fi mărită până la 599 Hz, oferind o flexibilitate excepțională pentru o varietate de aplicații. Dispozitivul are o serie de caracteristici de siguranță, inclusiv funcțiile Safely Limited Speed (SLS), Safe Brake Management (SBC/SBT) și Safe Torque Off (STO), care garantează conformitatea cu cerințele moderne de siguranță. Funcțiile complete de protecție includ protecția termică a motorului, protecția împotriva defectării de fază, protecția împotriva scurtcircuitelor, protecția împotriva supracurentului și supratensiunii, precum și o serie de alte soluții de siguranță care previn deteriorarea dispozitivului sau a motorului în condiții de funcționare anormale. Dispozitivul are o lățime de 600 mm, o înălțime de 2350 mm și o adâncime de 669 mm, cu o greutate netă de 500 kg. Intervalul de temperatură de funcționare este între -15 °C și 40 °C fără reducere a puterii, în timp ce între 40 °C și 50 °C este necesară reducerea puterii. Dispozitivul poate fi utilizat la altitudini de până la 1000 de metri deasupra nivelului mării fără reducerea puterii, iar între 1000 și 4800 de metri, este necesară o reducere a puterii de 1% la fiecare 100 de metri.
Schneider Electric Altivar Process ATV950 - Date tehnice ATV950C31N4F
Caracteristici generale
Familia de produse: Altivar Process ATV900
Aplicație: Procese industriale
Tipul produsului: Variator de viteză
Versiune: Cu întrerupător de sarcină, fără unitate de frânare
Metoda de montare: Dulap montat pe podea
Aplicație: Motoare asincrone, motoare sincrone
Caracteristici electrice
Număr de faze de rețea: 3 faze
Tensiune nominală de alimentare: 380...440 V (-15%...+10%)
Curent de ieșire continuu: 590 A la 2,5 kHz sub sarcină normală, 477 A la 2,5 kHz în condiții de sarcină mare
Curent nominal de ieșire: 590,0 A
Puterea motorului: 315,0 kW în condiții normale de sarcină, 250,0 kW în condiții de sarcină mare
Frecvența rețelei: 50...60 Hz
Frecvență maximă de ieșire: 599 Hz
Frecvență de comutare: 2,5...8 kHz cu reducere a sarcinii, 2...8 kHz reglabilă
Frecvență nominală de comutare: 2,5 kHz
Opțiuni de comunicare
Protocol port de comunicare: Modbus TCP, EtherNet/IP, Modbus serial
Viteză de transmisie: 10/100 Mbit/s Ethernet IP/Modbus TCP, 4,8/9,6/19,2/38,4 kbit/s Modbus serial
Intrări și ieșiri
Număr de intrări digitale: 10
Număr de ieșiri digitale: 2
Număr de intrări analogice: 3
Număr de ieșiri analogice: 2
Număr de ieșiri releu: 3
Funcții de protecție
Grad de protecție IP: IP54
Funcții de protecție a motorului: Protecție termică, defect de fază, supracurent, supratensiune
Funcții de siguranță: Oprire cuplu de siguranță (STO), Oprire sigură 1 (SS1), Viteză limitată în siguranță (SLS), Gestionare sigură a frânei (SBC/SBT)
Caracteristici fizice
Lățime: 600 mm
Înălțime: 2350 mm
Adâncime: 669 mm
Greutate netă: 500 kg
Condiții de mediu
Temperatură de funcționare: -15...40 °C (fără reducere a puterii), 40...50 °C (cu reducere a puterii)
Umiditate relativă: 5...95% (fără condens)
Altitudine de funcționare: ≤ 1000 m fără reducere a puterii, 1000...4800 m cu reducere a curentului de 1% la fiecare 100 m
Poziție de funcționare: Verticală +/- 10 grade
Nivel de zgomot: 70 dB
Volum aer de răcire: 1300 m³/h
