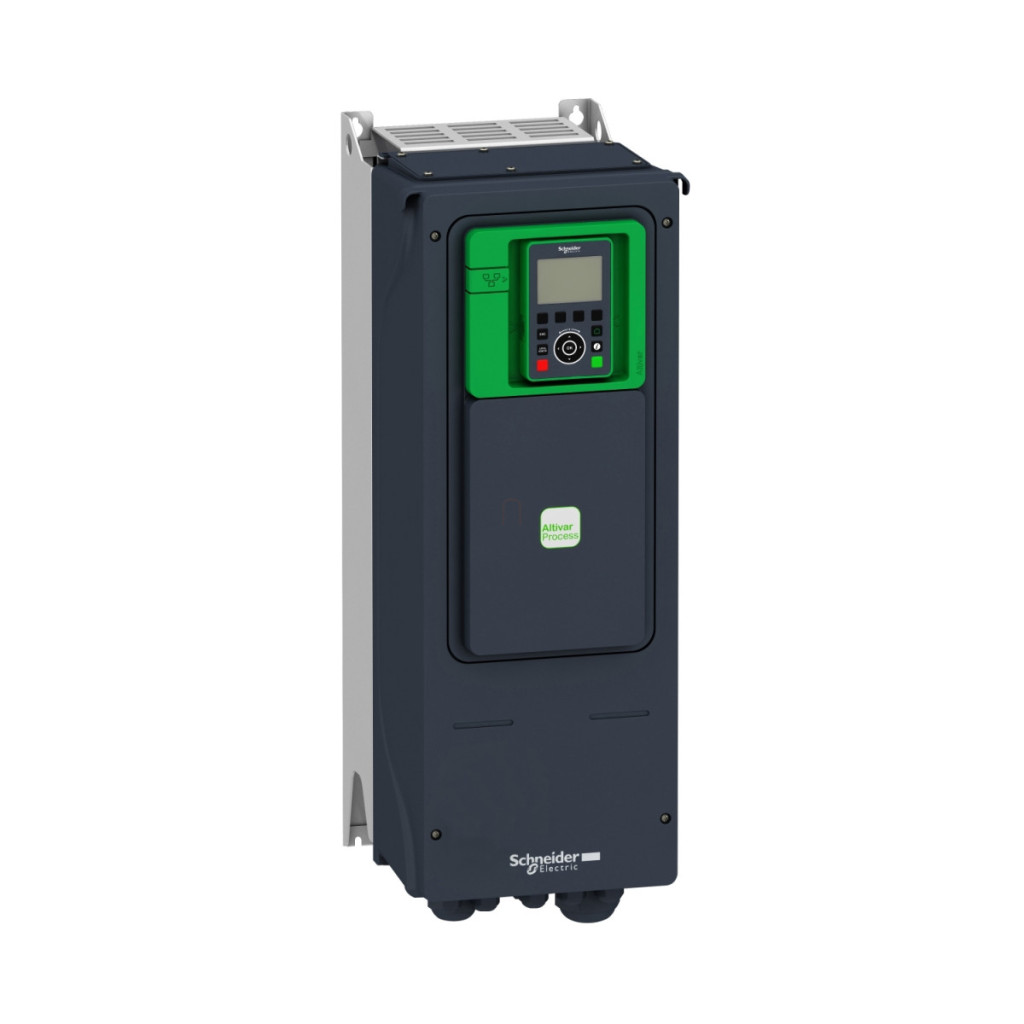

Convertorul de frecvență Schneider Electric Altivar Process ATV950D15N4 este un convertor industrial profesional cu viteză variabilă, conceput special pentru aplicații complexe de control al proceselor industriale. Acest dispozitiv versatil oferă o putere de 15 kW în condiții normale de funcționare (11 kW în condiții de funcționare intensă) și funcționează cu o alimentare trifazată de 400-480 V. Cu un grad de protecție IP55, designul montabil pe perete oferă o protecție excelentă împotriva prafului și umezelii, fiind ideal pentru instalarea în medii industriale. Modelul ATV950D15N4 dispune de o unitate de frânare încorporată care permite frânarea eficientă și controlul precis al vitezei. Dispozitivul este capabil să controleze atât motoare asincrone, cât și sincrone, acoperind o gamă extrem de largă de aplicații. Oferă un curent de ieșire continuu de 31,7 A în funcționare normală și 23,5 A în funcționare intensă, la o frecvență de comutare de 4 kHz. Frecvența maximă de ieșire este de 599 Hz, ceea ce este excepțional de ridicat în clasa sa și permite un control foarte fin al vitezei. ATV950D15N4 oferă, de asemenea, opțiuni de comunicare remarcabile: suportă protocoalele EtherNet/IP, Modbus serial și Modbus TCP ca standard. Capacitățile de comunicare pot fi extinse în continuare cu module opționale: pot fi utilizate și module Profibus DP V1, PROFINET, DeviceNet, EtherCAT și CANopen. Dispozitivul oferă o conexiune Ethernet de 10/100 Mbit/s și poate fi integrat într-o varietate de sisteme de magistrală. Dispozitivul are 10 intrări digitale, dintre care două (DI7, DI8) pot fi configurate și ca intrări de impulsuri în intervalul 0-30 kHz. În plus, sunt disponibile 3 intrări analogice (AI1, AI2, AI3), 2 ieșiri analogice (AQ1, AQ2), 2 ieșiri digitale (DQ+, DQ-) și 3 ieșiri releu (R1, R2, R3) pentru un control flexibil. Datorită capacităților sale I/O deosebit de versatile, ATV950D15N4 este potrivit și pentru sarcini complexe de automatizare, chiar și fără utilizarea unui PLC extern. Siguranța joacă un rol cheie în ATV950D15N4, care are funcții de siguranță încorporate: Oprire cuplu de siguranță (STO), Oprire sigură 1 (SS1), Viteză limitată în siguranță (SLS) și Gestionare sigură a frânării (SBC/SBT). Aceste funcții îndeplinesc cerințe ridicate de siguranță și contribuie la asigurarea funcționării în siguranță a mașinii. Dispozitivul are, de asemenea, o serie de funcții de protecție, cum ar fi protecție la supratensiune, subtensiune, supracurent, supraîncălzire, pierdere de fază a motorului, scurtcircuit și defect la împământare. Filtrul EMC integrat asigură o funcționare fără probleme și compatibilitate electromagnetică. Dispozitivul poate fi utilizat la temperaturi ambientale cuprinse între -15 °C și 40 °C fără reducerea puterii nominale și între 40 °C și 50 °C cu reducerea puterii nominale. Altitudinea maximă de funcționare este de 1000 de metri, dar cu o reducere adecvată a puterii nominale, poate fi utilizat până la 4800 de metri.
Schneider Electric Altivar Process ATV950 - Date tehnice ATV950D15N4
Informații generale
Familia de produse: Altivar Process ATV900
Aplicație specifică produsului: Controlul proceselor industriale
Tipul produsului: Variator de viteză
Versiune: Cu unitate de frânare, versiune standard
Domeniu de aplicare: Aplicații industriale
Domeniu de utilizare: Motoare asincrone, motoare sincrone
Caracteristici electrice
Număr de faze de rețea: 3 faze
Tensiune nominală de alimentare: 380...480 V (-15...+10%)
Toleranță relativă simetrică a tensiunii de alimentare: 10%
Toleranță relativă simetrică a frecvenței de alimentare: 5%
Curent nominal de ieșire: 31,7 A
Curent continuu de ieșire: 31,7 A la 4 kHz sub sarcină normală, 23,5 A la 4 kHz sub sarcină mare
Puterea motorului: 15,0 kW la sarcină normală, 11,0 kW la sarcină mare
Tensiune maximă de ieșire: 480,0 V
Frecvență maximă de ieșire: 599 Hz
Putere aparentă: 19,4 kVA la 480 V (sarcină normală), 15 kVA la 480 V (sarcină mare)
Frecvență de comutație: 2...16 kHz reglabilă, factor de reducere 4...16 kHz cu factor de reducere
Frecvență nominală de comutare: 4 kHz
Comunicare
Protocol port de comunicare: EtherNet/IP, Modbus serial, Modbus TCP
Viteză de transmisie: 10/100 Mbit/s Ethernet IP/Modbus TCP, 4,8, 9,6, 19,2, 38,4 kbit/s Modbus serial
Mod de transfer date: Half duplex, full duplex, autonegociere Ethernet IP/Modbus TCP
Format date: 8 biți, paritate impară, pară sau fără paritate configurabilă (Modbus serial)
Intrări și ieșiri
Număr de intrări digitale: 10
Tipuri de intrări digitale: DI1...DI8 programabile, 24 V CC, DI7, DI8 programabile ca intrări de impulsuri (0...30 kHz), STOA, STOB întrerupere cuplu de siguranță
Număr de ieșiri digitale: 2
Tipul ieșirilor digitale: DQ+ ieșire logică (0...1 kHz), DQ+ ieșire impuls programabilă (0...30 kHz), DQ- ieșire logică (0...1 kHz)
Număr de intrări analogice: 3
Tip de intrări analogice: AI1, AI2, AI3 tensiune configurabilă prin software (0...10 V CC) sau curent (0...20 mA/4...20 mA)
Număr de ieșiri analogice: 2
Tipul ieșirilor analogice: AQ1, AQ2 tensiune configurabilă prin software (0...10 V CC) sau curent (0...20 mA)
Număr de ieșiri releu: 3
Tip de ieșiri releu: R1 releu de defect configurabil (NO/NC), R2 și R3 releu de secvență configurabil (NO)
Funcții de protecție
Nivel de protecție: IP55
Filtru EMC: Integrat, cu opțiune placă EMC
Tip de protecție: UL Tip 1
Funcții de siguranță: Oprire cuplu de siguranță (STO), Oprire sigură 1 (SS1), Viteză limitată în condiții de siguranță (SLS), Gestionare sigură a frânării (SBC/SBT)
Funcții de protecție: Protecție termică a motorului, pierdere de fază a motorului, protecție termică a acționării, protecție la supracurent, supratensiune de ieșire, protecție la scurtcircuit, supraîncărcare bus DC, supraîncărcare rețea, subîncărcare rețea, pierdere de fază rețea
Caracteristici fizice
Metodă de montare: Montare pe perete
Poziție de funcționare: Verticală ±10°
Lățime: 264 mm
Înălțime: 678 mm
Adâncime: 299 mm
Greutate netă: 19,6 kg
Condiții de mediu
Temperatură de funcționare: -15...40 °C (fără reducere a puterii), 40...50 °C (cu factor de reducere a puterii)
Altitudine de funcționare: <= 1000 m fără reducere a puterii, 1000...4800 m cu reducere a curentului de 1% la fiecare 100 m
Umiditate relativă: 5...95% fără condensare
Nivel de zgomot: 53,7 dB
Rezistență la vibrații: 1,5 mm vârf la vârf (f= 2...13 Hz), 1 gn (f= 13...200 Hz)
Rezistență la șocuri: 15 gn până la 11 ms
