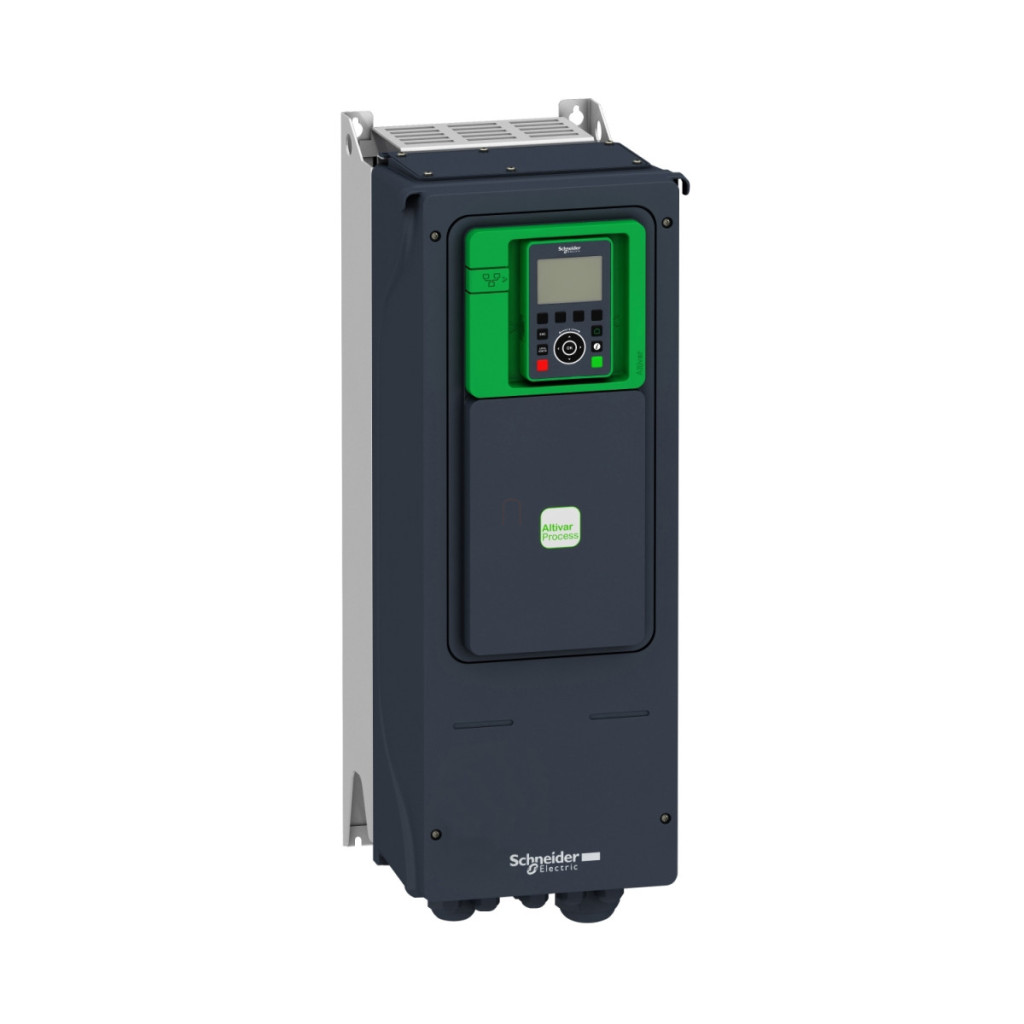

Convertorul de frecvență ATV950D18N4 din gama Altivar Process ATV900 este un dispozitiv versatil și performant, conceput pentru procese industriale, oferind soluția perfectă pentru sarcini complexe de control al motoarelor. Acest convertizor de frecvență de 18,5 kW fabricat de Schneider Electric este alegerea optimă pentru acționarea motoarelor asincrone și sincrone, în special în medii industriale. Modelul ATV950D18N4 funcționează cu o sursă de alimentare trifazată de 400-480 V și are un grad de protecție IP55, ceea ce îl face ideal pentru utilizarea în medii prăfuite și umede. Unitatea de frânare încorporată este deosebit de utilă în aplicații care necesită decelerare rapidă sau poziționare precisă. Convertorul de frecvență furnizează un curent de ieșire continuu de 39,2 A sub sarcină normală la o frecvență de comutare de 4 kHz, în timp ce sub sarcină mare poate furniza un curent de 31,7 A. Capacitățile sale de comunicare sunt remarcabile: suportă protocoalele EtherNet/IP, Modbus TCP și Modbus serial ca standard. În plus, pot fi instalate opțional o serie de module de comunicare, cum ar fi interfețele Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen și Ethernet Powerlink. Dispozitivul poate fi extins cu module de expansiune I/O digitale și analogice, module de expansiune releu de ieșire și diverse module de interfață encoder, oferind o flexibilitate excepțională în integrarea sistemului. Dispozitivul este proiectat pentru montare pe perete, are o lățime de 264 mm, o înălțime de 678 mm și o adâncime de 299 mm, iar greutatea sa netă este de 20,6 kg. ATV950D18N4 are profiluri avansate de control al motorului care permit modul de cuplu optimizat, cuplu constant și control variabil al cuplului pentru motoare asincrone, în timp ce pentru motoare sincrone suportă atât motoare cu magneți permanenți, cât și motoare sincrone cu reluctanță. Frecvența maximă de ieșire este de 599 Hz, iar rampele de accelerare și decelerare pot fi reglate liniar între 0,01 și 9999 secunde. Posibilitatea de funcționare în patru cadrane, compensarea automată a alunecării motorului și frânarea cu injecție de curent continuu sporesc și mai mult versatilitatea dispozitivului.
Schneider Electric Altivar Process ATV950 - Date tehnice ATV950D18N4
Caracteristici generale
Familia de produse: Altivar Process ATV900
Aplicație specifică produsului: Controlul proceselor industriale
Tipul produsului sau al componentei: Variator de viteză
Versiune: Cu unitate de frânare, versiune standard
Aplicația dispozitivului: Aplicație industrială
Scopul produsului: Motoare asincrone, motoare sincrone
Caracteristici electrice
Număr de faze de rețea: 3 faze
Tensiune nominală de alimentare: 380...480 V (-15...+10%)
Toleranță relativă simetrică a tensiunii de alimentare: 10%
Toleranță relativă simetrică a frecvenței de alimentare: 5%
Curent nominal de ieșire: 39,2 A
Curent de ieșire continuu: 39,2 A la 4 kHz pentru sarcină normală, 31,7 A la 4 kHz pentru sarcină mare
Puterea motorului: 18,5 kW pentru sarcină normală, 15,0 kW pentru sarcină mare
Putere aparentă: 24 kVA la 480 V (sarcină normală), 20,3 kVA la 480 V (sarcină mare)
Porturi de comunicație
Protocol port de comunicație: EtherNet/IP, Modbus TCP, Modbus serial
Viteză de transmisie: 10/100 Mbit/s pentru Ethernet IP/Modbus TCP, 4,8, 9,6, 19,2, 38,4 kbit/s pentru Modbus serial
Mod de schimb de date: Half duplex, full duplex, negociere automată Ethernet IP/Modbus TCP
Format date: 8 biți, paritate impară, pară sau fără paritate configurabilă pentru Modbus serial
Intrări și ieșiri
Număr de intrări discrete: 10 Număr de ieșiri discrete: 2 Număr de intrări analogice: 3 Număr de ieșiri analogice: 2 Număr de ieșiri releu: 3 Protecție și siguranță Filtru EMC: Integrat, cu opțiune placă EMC
Grad de protecție IP: IP55
Grad de protecție: UL Tip 1
Funcții de siguranță: Viteză limitată sigură (SLS), Control frână sigură (SBC/SBT), Oprire sigură 1 (SS1), Cuplu oprit sigur (STO)
Caracteristici fizice
Metodă de montare: Montare pe perete
Lățime: 264 mm
Înălțime: 678 mm
Adâncime: 299 mm
Caracteristici de mediu
Rezistență de izolație: > 1 MOhm 500 V CC timp de 1 minut față de pământ
Nivel de zgomot: 53,7 dB
Rezistență la vibrații: 1,5 mm vârf la vârf (f= 2...13 Hz), 1 gn (f= 13...200 Hz)
Rezistență la șoc: 15 gn timp de 11 ms
Umiditate relativă: 5...95% fără condens
Temperatura aerului ambiant în timpul funcționării: -15...40°C (fără reducere a puterii), 40...50 °C (cu reducere a puterii) Altitudine deasupra nivelului mării: <= 1000 m fără reducere a puterii, 1000...4800 m cu reducere a puterii de 1% la fiecare 100 de metri
