Convertorul de frecvență Altivar Process ATV900 seria ATV950D22N4 este soluția versatilă și performantă de la Schneider Electric, concepută pentru aplicații industriale. Dispozitivul are o putere nominală de 22 kW în modul normal și 18,5 kW în modul de utilizare intensivă, cu o tensiune de alimentare trifazată de 400-480 V. Cu protecție IP55 și design montabil pe perete, este ideal pentru utilizarea în medii industriale unde protecția împotriva prafului și umezelii este importantă. Unitatea de frânare încorporată crește semnificativ precizia de control a motorului, permițând o decelerare eficientă și o funcționare dinamică. Frecvența maximă de ieșire a convertizorului de frecvență este de 599 Hz, ceea ce oferă o gamă extrem de largă de aplicații. Dispozitivul oferă un curent nominal de ieșire de 46,3 A în modul normal și 39,2 A în modul de mare putere, la o frecvență de comutare de 4 kHz. Frecvența de comutare este reglabilă între 2 și 16 kHz, permițând optimizarea dispozitivului pentru aplicația specifică. În ceea ce privește opțiunile de comunicare, suportul încorporat pentru protocoalele seriale Modbus, EtherNet/IP și Modbus TCP este remarcabil. Acesta poate fi extins cu module de comunicare opționale suplimentare, inclusiv Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen cu diverse soluții de conectare și suport pentru protocolul Ethernet Powerlink. Modulele de expansiune I/O digitale și analogice, modulele de expansiune a releelor de ieșire și diverse module de interfață pentru encodere pot fi, de asemenea, conectate la dispozitiv, făcându-l extrem de flexibil pentru integrarea în sistemele existente. Convertorul de frecvență are funcții avansate de control al motorului și acceptă atât motoare asincrone, cât și motoare sincrone, inclusiv motoare cu magneți permanenți și motoare sincrone cu reluctanță. Modurile sale de control includ modul cuplu optimizat, modul standard cuplu constant și modul standard cuplu variabil. Funcționarea în patru cadrane permite atât modul motor, cât și modul generator, iar modurile de frânare ale dispozitivului includ frânarea cu injecție de curent continuu. Curentul de intrare este de 39,6 A la 380 V în funcționare normală, iar dispozitivul poate suporta până la 55,6 A de curent tranzitoriu timp de 60 de secunde în funcționare normală. În ceea ce privește caracteristicile de siguranță, dispozitivul acceptă funcțiile Safe Torque Off (STO), Safe Limited Speed (SLS), Safe Brake Control (SBC/SBT) și Safe Stop 1 (SS1). Soluțiile sale de protecție includ protecție termică a motorului, protecție împotriva defectării de fază, protecție împotriva supracurentului, supratensiunii și subtensiunii, protecție împotriva defectării la pământ, protecție împotriva scurtcircuitului, protecție împotriva supraîncălzirii și multe alte funcții de protecție. Dispozitivul are o lățime de 264 mm, o înălțime de 678 mm și o adâncime de 299 mm, cu o greutate netă de 20,6 kg. Dispozitivul poate fi utilizat la temperaturi ambientale cuprinse între -15 și 40 °C fără reducerea puterii nominale și între 40 și 50 °C cu un factor de reducere a puterii nominale.

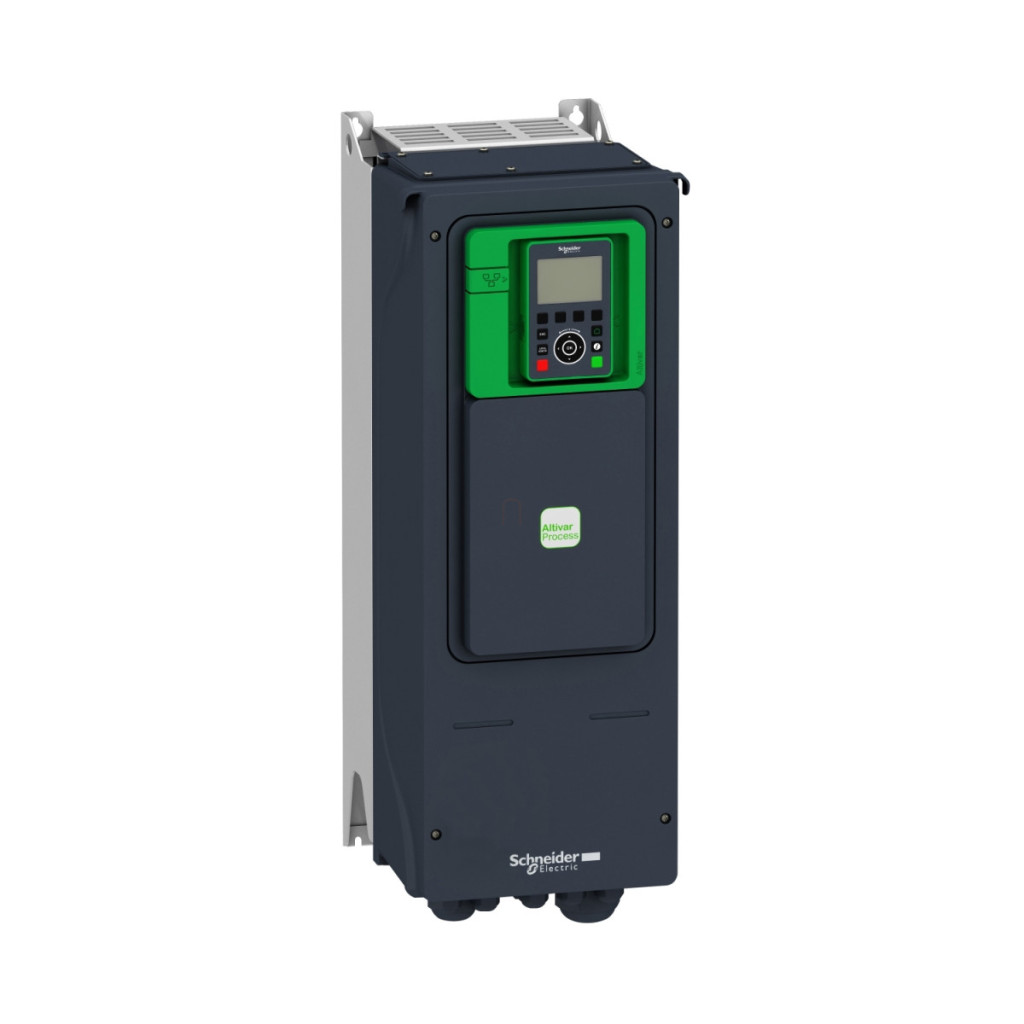

Schneider Electric Altivar Process ATV950 - ATV950D22N4 - convertizor de frecvență, 22 kW, 3f, 400 VAC, IP55, montabil pe perete, cu unitate de frânare date tehnice
Caracteristici generale
Familia de produse: Altivar Process ATV900
Model: ATV950D22N4
Tipul produsului: Convertizor de frecvență
Versiune: Cu unitate de frânare, design standard
Domeniu de aplicare: Aplicații industriale
Motoare compatibile: Motoare asincrone, motoare sincrone
Caracteristici electrice
Număr de faze de rețea: 3 faze
Tensiune nominală de alimentare: 380...480 V (-15...10%)
Frecvență de rețea: 50...60 Hz (±5%)
Curent nominal de ieșire: 46,3 A în funcționare normală, 39,2 A în funcționare intensă (la 4 kHz)
Puterea motorului: 22,0 kW în funcționare normală, 18,5 kW în funcționare intensă
Tensiune maximă de ieșire: 480,0 V Frecvență maximă de ieșire: 599 Hz Frecvență de comutație: 2...16 kHz reglabilă (cu factor de reducere 4...16 kHz)
Frecvență nominală de comutare: 4 kHz
Comunicare
Protocoale de comunicare integrate: Modbus serial, EtherNet/IP, Modbus TCP
Viteză de transmisie: 10/100 Mbit/s Ethernet IP/Modbus TCP, 4,8, 9,6, 19,2, 38,4 kbit/s Modbus serial
Tip conector: 2 RJ45, 1 RJ45
Intrări și ieșiri
Număr de intrări discrete: 10
Număr de ieșiri discrete: 2
Număr de intrări analogice: 3
Număr de ieșiri analogice: 2
Număr de ieșiri releu: 3
Funcții de protecție și siguranță
Grad de protecție: IP55
Nivel de protecție UL: UL tip 1
Viteză limitată de siguranță (SLS): Da
Control frână de siguranță (SBC/SBT): Da
Oprire sigură 1 (SS1): Da
Cuplu de oprire sigur (STO): Da
Caracteristici fizice
Metodă de montare: Montare pe perete
Lățime: 264 mm
Înălțime: 678 mm
Adâncime: 299 mm
Parametri de mediu
Temperatură de funcționare: -15...40 °C (fără reducere), 40...50 °C (cu factor de reducere) Altitudine de funcționare: ≤ 1000 m fără reducere, 1000...4800 m 1% reducere a curentului la fiecare 100 m
Poziție de funcționare: verticală ±10°
Umiditate relativă: 5...95% fără condens
Rezistență la vibrații: 1,5 mm vârf-vârf (f= 2...13 Hz), 1 gn (f= 13...200 Hz)
Rezistență la șocuri: 15 gn pentru până la 11 ms
