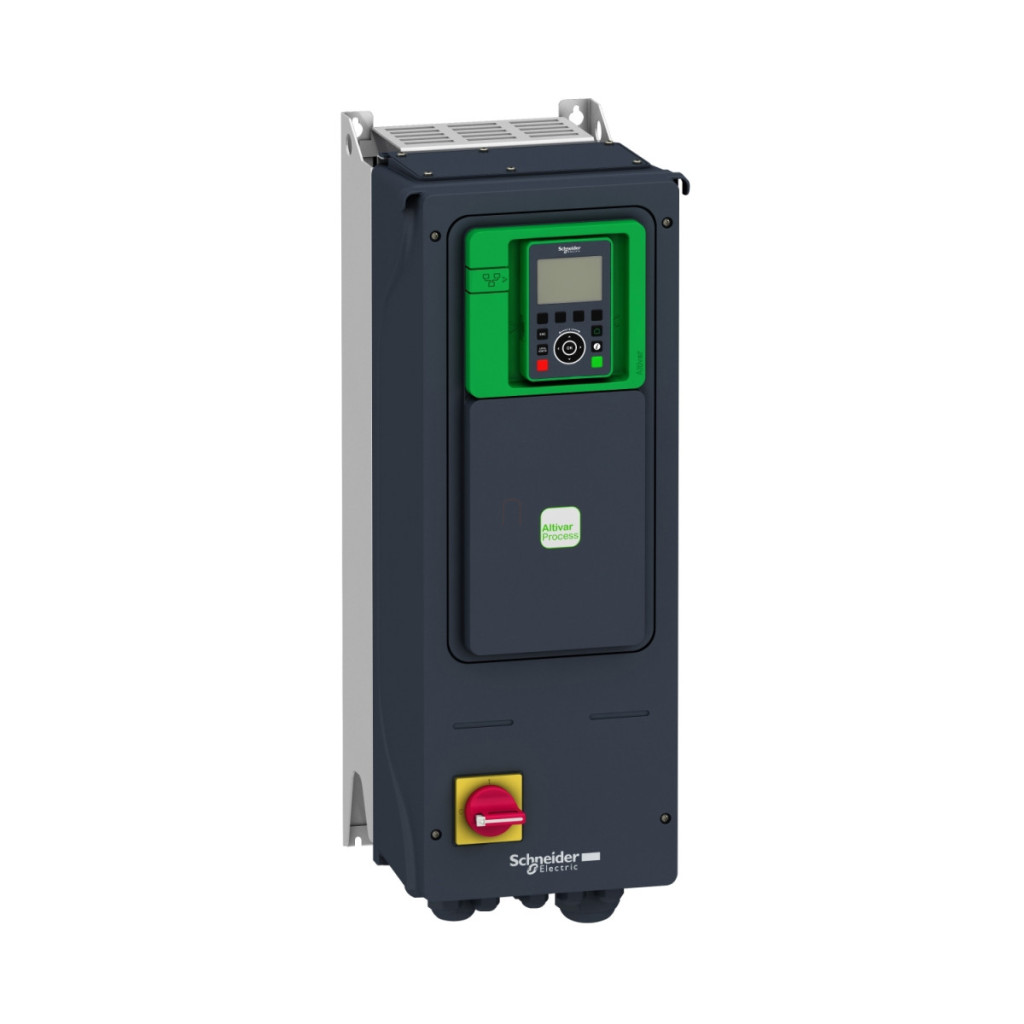

Convertorul de frecvență Altivar Process ATV900 seria ATV950D22N4E este un convertor industrial de viteză variabilă de 22 kW, 400-480 V, montabil pe perete, potrivit pentru controlul motoarelor asincrone și sincrone. Acest dispozitiv a fost dezvoltat special pentru aplicații industriale de control al proceselor, unde sunt necesare un control precis al motorului și performanțe fiabile. Modelul ATV950D22N4E dispune de o unitate de frânare încorporată și un întrerupător de sarcină, care sporesc funcționalitatea și siguranța. Gradul de protecție IP55 oferă o protecție excelentă împotriva prafului și a jeturilor de apă, făcând dispozitivul deosebit de potrivit pentru utilizarea în medii industriale în care este prezentă umezeala sau praful. Designul montabil pe perete oferă opțiuni flexibile de instalare, în timp ce designul compact (264 mm lățime, 678 mm înălțime, 330 mm adâncime) optimizează utilizarea spațiului. Convertorul de frecvență oferă o gamă largă de opțiuni de comunicare, inclusiv protocoale Modbus serial, Modbus TCP și EtherNet/IP, care sunt standard. Conectivitatea poate fi extinsă în continuare cu module de comunicare opționale (Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen și Ethernet Powerlink). Această flexibilitate permite integrarea perfectă în diverse sisteme de automatizare industrială, facilitând monitorizarea și controlul. Convertorul de frecvență are 10 intrări digitale programabile, 3 intrări analogice, 2 ieșiri digitale, 2 ieșiri analogice și 3 ieșiri releu, oferind o gamă largă de opțiuni de control. Caracteristicile de performanță ale ATV950D22N4E sunt remarcabile, oferind un curent de ieșire continuu de 46,3 A în funcționare normală și 39,2 A în funcționare intensivă la o frecvență de comutare de 4 kHz. Frecvența maximă de ieșire este de 599 Hz, ceea ce permite o gamă de viteze excepțional de largă. Convertorul de frecvență oferă diverse profiluri de control al motorului, inclusiv moduri de cuplu variabil, cuplu constant și cuplu optimizat pentru motoare asincrone, precum și algoritmi speciali de control pentru motoare cu magneți permanenți și motoare sincrone cu reluctanță. Această versatilitate îl face potrivit pentru o gamă largă de aplicații, de la acționări simple ale pompelor și ventilatoarelor până la controlul complex al mașinilor. ATV950D22N4E are, de asemenea, o serie de funcții de siguranță, cum ar fi Safe Torque Off (STO), Safe Stop 1 (SS1), Safe Brake Management (SBC/SBT) și Safely Limited Speed (SLS). Aceste funcții sporesc siguranța operatorului și permit respectarea cerințelor de siguranță ale mașinii. În plus, dispozitivul oferă protecție completă pentru motor și acționare, inclusiv protecție împotriva supraîncălzirii, supracurentului, supratensiunii, pierderii de fază și scurtcircuitului. Convertorul de frecvență funcționează la sarcină maximă la temperaturi ambientale cuprinse între -15 °C și +40 °C și poate fi utilizat la temperaturi de până la 50 °C cu reducerea puterii nominale. Nu este necesară reducerea puterii nominale până la 1000 de metri deasupra nivelului mării, iar dispozitivul poate fi utilizat la altitudini de până la 4800 de metri cu dimensionarea corespunzătoare.
Schneider Electric Altivar Process ATV950 - ATV950D22N4E - convertizor de frecvență, 22 kW, 3f, 400 VAC, IP55, montabil pe perete, cu comutator, unitate de frânare Date tehnice
Caracteristici generale
Familia de produse: Altivar Process ATV900
Tip: ATV950D22N4E
Aplicație: Controlul proceselor industriale
Tip componentă: Variator de frecvență
Versiune: Cu întrerupător de sarcină și unitate de frânare
Domeniu de aplicare: Motoare asincrone, motoare sincrone
Număr de faze: 3 faze
Metodă de montare: Montabil pe perete
Caracteristici de performanță
Curent de ieșire continuu: 46,3 A la 4 kHz în mod normal, 39,2 A la 4 kHz în mod intens
Curent nominal de ieșire: 46,3 A
Putere motor: 22,0 kW în mod normal, 18,5 kW în mod intens
Frecvență maximă de ieșire: 599 Hz
Curent de alimentare: 39,6 A la 380 V (funcționare normală), 34,1 A la 380 V (funcționare intensă), 34,4 A la 480 V (funcționare normală), 29,9 A la 480 V (funcționare intensă)
Curent maxim de intrare: 39,6 A
Tensiune maximă de ieșire: 480,0 V
Putere aparentă: 28,6 kVA la 480 V (funcționare normală), 24,9 kVA la 480 V (sarcină grea)
Caracteristici electrice
Tensiune nominală de alimentare: 380...480 V (-15...+10%)
Frecvența rețelei: 50...60 Hz Toleranță relativă simetrică a tensiunii rețelei: 10% Toleranță relativă simetrică a frecvenței rețelei: 5% Curent de scurtcircuit prospectiv al liniei: 50 kA Filtru EMC: Încorporat, cu opțiune placă EMC
Grad de protecție IP: IP55
Grad de protecție: UL tip 1
Opțiuni de comunicare
Protocol port de comunicare: Modbus serial, Modbus TCP, EtherNet/IP
Viteză de transmisie: 10/100 Mbit/s pentru Ethernet IP/Modbus TCP, 4,8, 9,6, 19,2, 38,4 kbit/s pentru Modbus serial
Mod de transfer date: Half duplex, full duplex, autonegociere pentru Ethernet IP/Modbus TCP
Format date: 8 biți, paritate impară, pară sau fără paritate configurabile pentru Modbus serial
Interval de adrese: 1...247 pentru Modbus serial
Intrări și ieșiri
Număr de intrări digitale: 10
Tipuri de intrări digitale: DI1...DI8 programabile, 24 V CC (≤ 30 V), impedanță: 3,5 kOhm; DI7, DI8 programabile ca intrări de impulsuri: 0...30 kHz, 24 V CC (≤ 30 V); STOA, STOB cuplu de siguranță oprit, 24 V CC (≤ 30 V), impedanță: > 2,2 kOhm Număr de intrări analogice: 3 Tipuri de intrări analogice: AI1, AI2, AI3 tensiune configurabilă prin software: 0...10 V CC, impedanță: 30 kOhm, rezoluție 12 biți; curent: 0...20 mA/4...20 mA, impedanță: 250 Ohm, rezoluție 12 biți
Număr de ieșiri digitale: 2
Număr de ieșiri releu: 3
Număr de ieșiri analogice: 2
Caracteristici mecanice
Lățime: 264 mm
Înălțime: 678 mm
Adâncime: 330 mm
Greutate netă: 20,6 kg
Parametri de mediu
Rezistență de izolație: > 1 MOhm 500 V CC timp de 1 minut față de pământ
Nivel de zgomot: 53,7 dB conform 86/188/CEE
Rezistență la vibrații: 1,5 mm vârf la vârf (f= 2…13 Hz) conform IEC 60068-2-6, 1 gn (f= 13…200 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 15 gn timp de 11 ms conform IEC 60068-2-27
Caracteristici de mediu: Clasa de protecție împotriva contaminării chimice 3C3 conform IEC 60721-3-3, Clasa de protecție împotriva contaminării cu praf 3S3 conform IEC 60721-3-3 Umiditate relativă: 5 până la 95% fără condensare conform IEC 60068-2-3
Temperatura ambiantă în timpul funcționării: -15…40 °C (fără reducere a puterii), 40…50 °C (cu factor de reducere a puterii) Altitudine de funcționare: ≤ 1000 m fără reducere a puterii, 1000...4800 m cu reducere a puterii de 1% la fiecare 100 m Poziție de funcționare: Verticală ±10 grade
