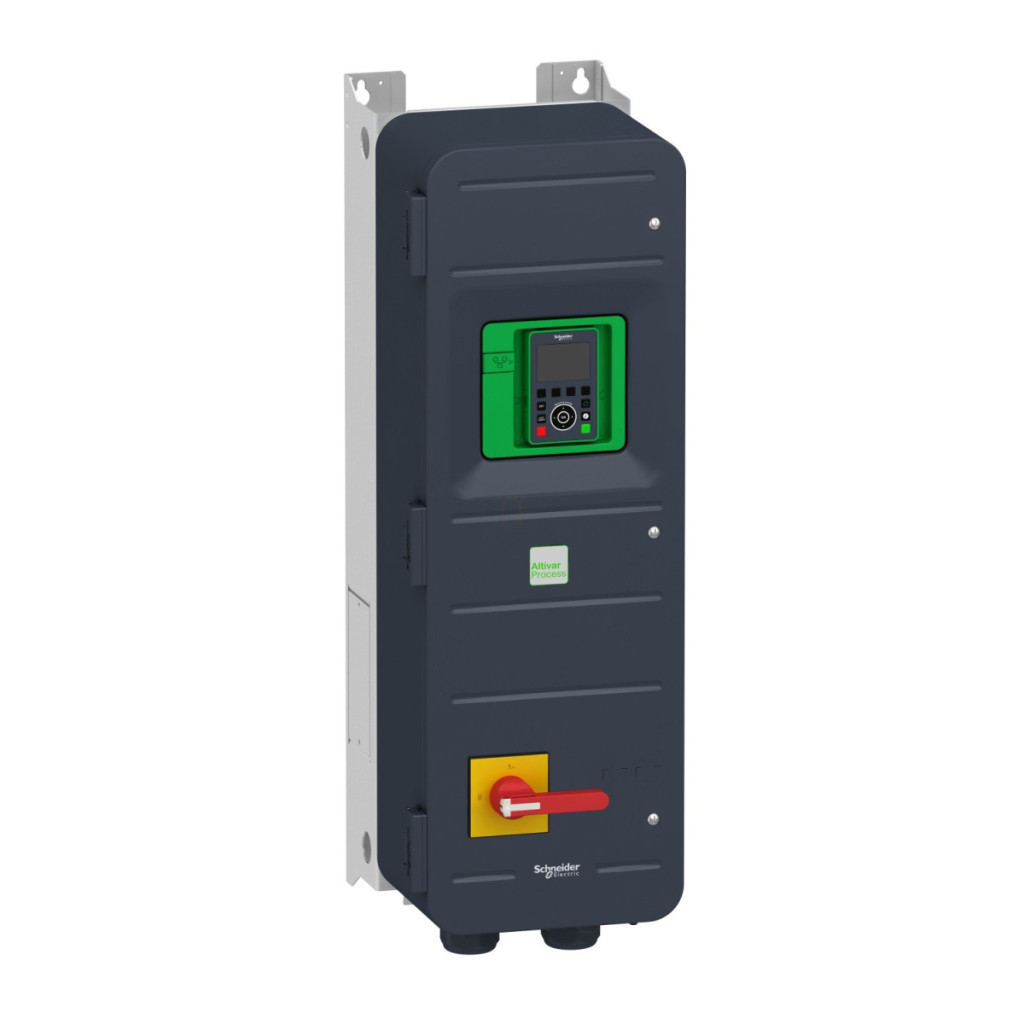

Schneider Electric Altivar Process ATV950 - ATV950D30N4E - date tehnice convertor de frecvență
Caracteristici generale
Familia de produse: Altivar Process ATV900
Aplicație specifică: Controlul proceselor industriale
Tipul produsului: Convertizor de frecvență
Design: Cu întrerupător de deconectare a sarcinii, unitate de frânare
Domeniu de aplicare: Aplicații industriale
Compatibilitate: Motoare asincrone, motoare sincrone
Caracteristici electrice
Număr de faze de rețea: 3 faze
Tensiune nominală de alimentare: 380...480 V
Toleranță tensiune rețea: 10%
Toleranță frecvență rețea: 5%
Curent de ieșire continuu: 61,5 A la 4 kHz sub sarcină normală, 46,3 A la 4 kHz sub sarcină mare
Curent de ieșire nominal: 61,5 A
Puterea motorului: 30,0 kW la sarcină normală, 22,0 kW la sarcină mare
Curent de linie: 53,3 A la 380 V (sarcină normală), 40,5 A la 380 V (sarcină mare), 45,9 A la 480 V (sarcină normală), 35,8 A la 480 V (sarcină mare)
Curent maxim de intrare: 53,3 A
Tensiune maximă de ieșire: 480,0 V
Putere aparentă: 29,8 kVA la 480 V (sarcină mare), 38,2 kVA la 480 V (sarcină normală)
Curent tranzitoriu maxim: 73,8 A timp de 60 s (sarcină normală), 69,5 A timp de 60 s (sarcină mare)
Frecvența rețelei: 50...60 Hz
Curent de sarcină de bază la suprasarcină mare: 46,3 A
Curent de sarcină de bază la suprasarcină mică: 61,5 A
Caracteristici de comunicare
Protocoale port de comunicare: Modbus TCP, EtherNet/IP, Modbus serial
Module opționale: Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen (daisy chain RJ45, SUB-D 9, bloc terminal cu șurub), modul de expansiune I/O digital și analogic, modul de expansiune releu, interfață encoder digital 5/12V, interfață encoder analogic, interfață encoder resolver, modul de comunicare Ethernet Powerlink
Viteză de transmisie: 10/100 Mbit/s Ethernet IP/Modbus TCP, 4,8, 9,6, 19,2, 38,4 kbit/s Modbus serial
Caracteristici de intrare și ieșire
Număr de intrări digitale: 10
Tip intrare digitală: DI1...DI8 programabil, 24 V c.c. (≤30 V), impedanță: 3,5 kOhm; DI7, DI8 programabile ca intrări de impulsuri: 0...30 kHz, 24 V c.c. (≤30 V); STOA, STOB cuplu de siguranță oprit, 24 V c.c. (≤30 V), impedanță: >2,2 kOhm Număr de ieșiri digitale: 2 Tip ieșire digitală: Ieșire logică DQ+ 0...1 kHz ≤30V CC 100 mA, programabilă ca ieșire impuls DQ+ 0...30 kHz ≤30V CC 20 mA, ieșire logică DQ- 0...1 kHz ≤30V CC 100 mA
Număr de intrări analogice: 3
Tip intrare analogică: AI1, AI2, AI3 tensiune configurabilă prin software: 0...10 V CC, impedanță: 30 kOhm, rezoluție 12 biți; AI1, AI2, AI3 curent configurabil prin software: 0...20 mA/4...20 mA, impedanță: 250 Ohm, rezoluție 12 biți
Număr de ieșiri analogice: 2
Tip ieșire analogică: Tensiune configurabile prin software AQ1, AQ2: 0...10 V CC impedanță 470 Ohm, rezoluție 10 biți; curent configurabil prin software AQ1, AQ2: 0...20 mA impedanță 500 Ohm, rezoluție 10 biți
Număr de ieșiri releu: 3
Tip ieșire releu: Logică releu configurabilă R1: releu de defect NO/NC durată de viață electrică 100.000 cicluri; logică releu configurabilă R2: releu secvențial NO durată de viață electrică 1000000 cicluri; logică releu configurabilă R3: releu secvențial NO durată de viață electrică 1000000 cicluri
Caracteristici de control al motorului
Profil de control al motorului asincron: Cuplu variabil standard, mod cuplu optimizat, cuplu constant standard
Profil de control motor sincron: Motor cu magnet permanent, motor sincron cu reluctanță
Frecvență maximă de ieșire: 599 Hz
Rampele de accelerare și decelerare: Reglabile liniar individual 0,01...9999 s
Compensarea alunecării motorului: Nu este disponibilă pentru motoarele cu magneți permanenți, reglabilă, suprimabilă, independentă de sarcină automată
Frecvență de comutare: 2...16 kHz reglabilă, 4...16 kHz cu factor de reducere
Frecvență nominală de comutare: 4 kHz
Frânare până la oprire: Cu injecție de curent continuu
Unitate de frânare încorporată: Da
Caracteristici fizice
Metodă de montare: Montare pe perete
Grad de protecție IP: IP55
Grad de protecție: UL tip 1
Lățime: 290 mm
Înălțime: 910 mm
Adâncime: 401 mm
Greutate netă: 52 kg
Caracteristici de mediu
Umiditate relativă: 5...95% fără condens, conform IEC 60068-2-3
Temperatura ambiantă în timpul funcționării: -15...40°C (fără reducere a puterii), 40...50 °C (cu factor de reducere a puterii)
Altitudine de funcționare: ≤1000 m fără reducerea puterii, 1000...4800 m cu reducere a curentului de 1% la fiecare 100 m
Poziție de funcționare: Verticală ±10°
Funcții de siguranță
Funcții de siguranță: Oprire cuplu de siguranță (STO), Oprire sigură 1 (SS1), Viteză limitată în condiții de siguranță (SLS), Safe Brake Management (SBC/SBT)
Certificate
Certificate de produs: TÜV
Marcaj: CE
Standarde: UL 508C, IEC 61800-3, IEC 61800-5-1, IEC 61000-3-12, IEC 60721-3, IEC 61508, IEC 13849-1
