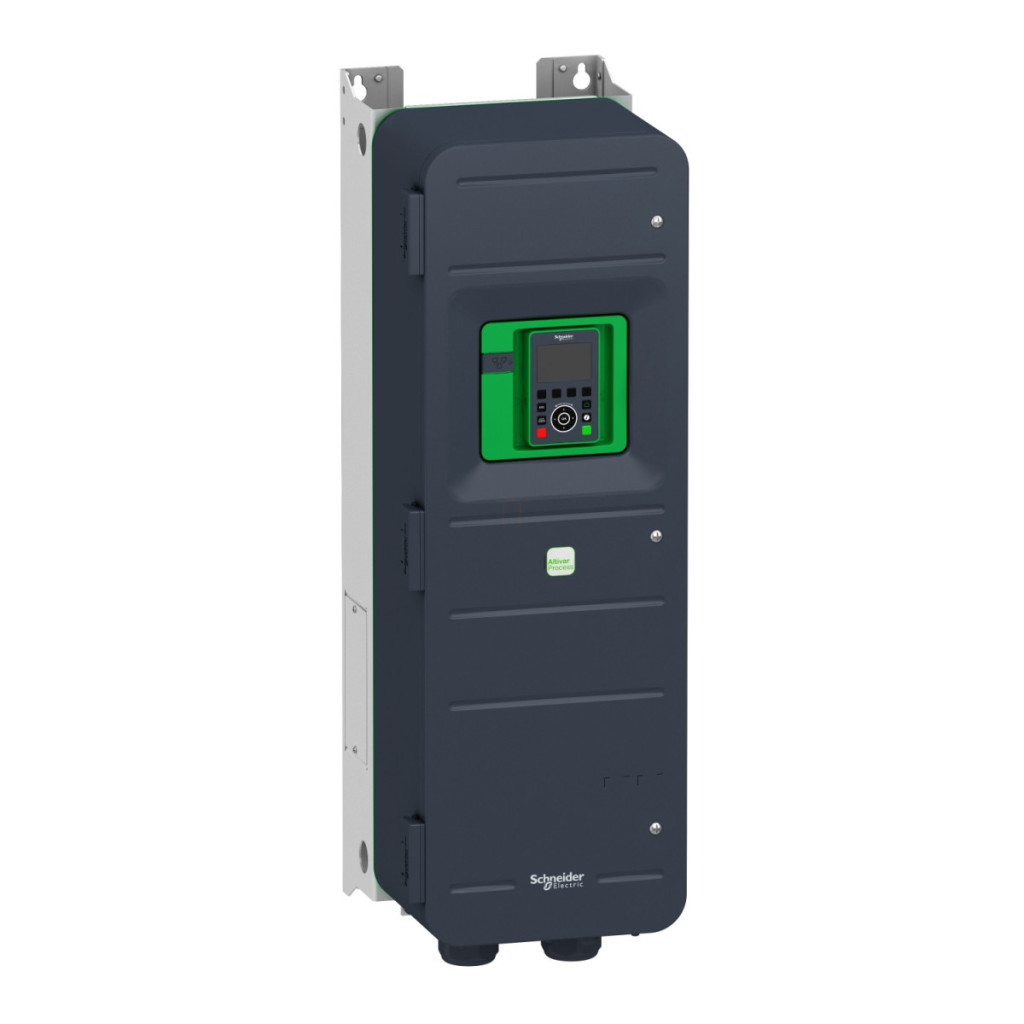

Schneider Electric Altivar Process ATV950 - Date tehnice ATV950D45N4
Caracteristici generale
Familia de produse: Altivar Process ATV900
Tip: ATV950D45N4
Aplicație: Controlul proceselor industriale
Tipul produsului: Convertizor de frecvență
Design: Cu unitate de frânare integrată, versiune standard
Domeniu de aplicare: Aplicații industriale
Scop: Controlul motoarelor asincrone și sincrone
Număr de faze: 3 faze
Metodă de montare: Montabil pe perete
Caracteristici electrice
Curent de ieșire continuu: 88 A la 4 kHz în condiții normale de funcționare, 74,5 A la 4 kHz în condiții de funcționare intensă
Tensiune nominală de alimentare: 380...480 V -15...10%
Toleranță simetrică a tensiunii de alimentare: 10%
Toleranță simetrică a frecvenței de alimentare: 5% Curent nominal de ieșire: 88,0 A Puterea motorului: 45,0 kW în funcționare normală, 37,0 kW în funcționare intensivă Filtru EMC: integrat, cu opțiune placă EMC Clasa de protecție: IP55, UL tip 1 Frecvență maximă de ieșire: 599 Hz Frecvență nominală de comutație: 4 kHz UL tip 1
Frecvență maximă de ieșire: 599 Hz
Frecvență nominală de comutare: 4 kHz
Frecvență de comutare: 2...16 kHz reglabilă, 4...16 kHz cu reducere a puterii
Curent de rețea: 79,8 A la 380 V (funcționare normală), 67,1 A la 380 V (funcționare intensă), 69,1 A la 480 V (funcționare normală), 59,0 A la 480 V (funcționare intensă)
Curent maxim de intrare: 79,8 A
Putere aparentă: 57,4 kVA la 480 V (funcționare normală), 49,1 kVA la 480 V (funcționare intensă)
Curent tranzitoriu maxim: 105,6 A timp de 60 s (funcționare normală), 111,8 A timp de 60 s (funcționare intensă)
Frecvența rețelei: 50...60 Hz
Caracteristici de comunicare
Protocoale de comunicare: Modbus TCP, EtherNet/IP, Modbus serial
Module opționale: Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen, Ethernet Powerlink
Viteză de transmisie: 10/100 Mbit/s pentru Ethernet IP/Modbus TCP, 4,8, 9,6, 19,2, 38,4 kbit/s pentru Modbus serial
Mod de transfer date: Half-duplex, full-duplex, negociere automată pentru Ethernet IP/Modbus TCP
Format date: 8 biți, paritate impară, pară sau fără paritate configurabile pentru Modbus serial
Intrări și ieșiri
Număr intrări digitale: 10
Număr de ieșiri digitale: 2
Număr de intrări analogice: 3
Număr de ieșiri analogice: 2
Număr de ieșiri releu: 3
Tipuri de intrări digitale: DI1...DI8 programabile, 24 V CC (≤ 30 V), impedanță: 3,5 kOhm
DI7, DI8 programabile ca intrări de impulsuri: 0…30 kHz, 24 V CC (≤ 30 V)
STOA, STOB cuplu de siguranță oprit, 24 V CC (≤ 30 V), impedanță: > 2,2 kOhm
Caracteristici fizice
Lățime: 290 mm
Înălțime: 910 mm
Adâncime: 340 mm
Temperatură de funcționare: -15…40 °C (fără reducere), 40…50 °C (cu reducere) Altitudine de funcționare: ≤ 1000 m fără reducere, 1000...4800 m cu reducere de 1% a performanței la fiecare 100 de metri
Umiditate relativă: 5…95% fără condensare conform IEC 60068-2-3
Poziție de funcționare: Verticală +/- 10 grade Nivel de zgomot: 69,7 dB conform 86/188/CEE Funcții de siguranță și protecție Da
Control frână de siguranță (SBC/SBT): Da
Oprire de siguranță 1 (SS1): Da
Viteză limitată de siguranță (SLS): Da
Tipuri de protecție: Protecție termică (motor și acționare), protecție la scurtcircuit, protecție la supracurent, protecție la supratensiune, protecție la subtensiune, protecție la defect de fază
