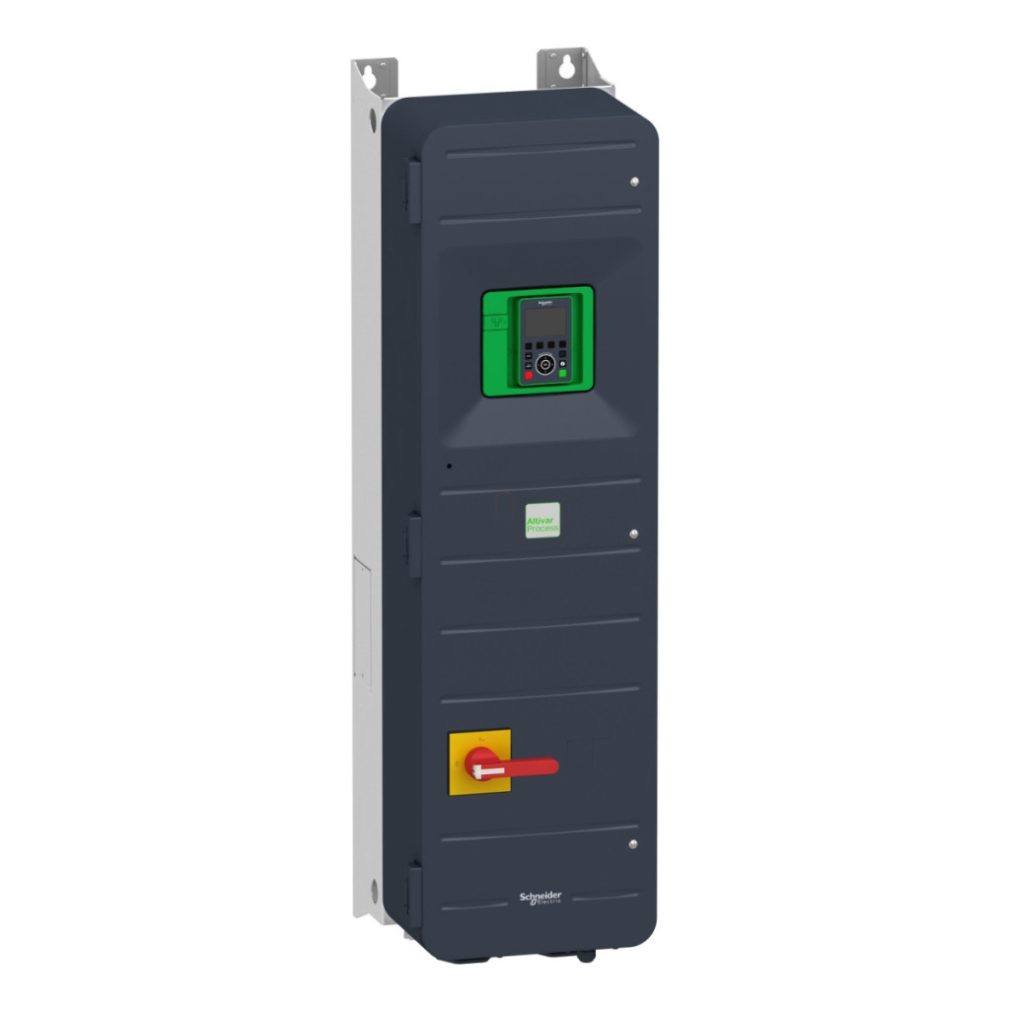

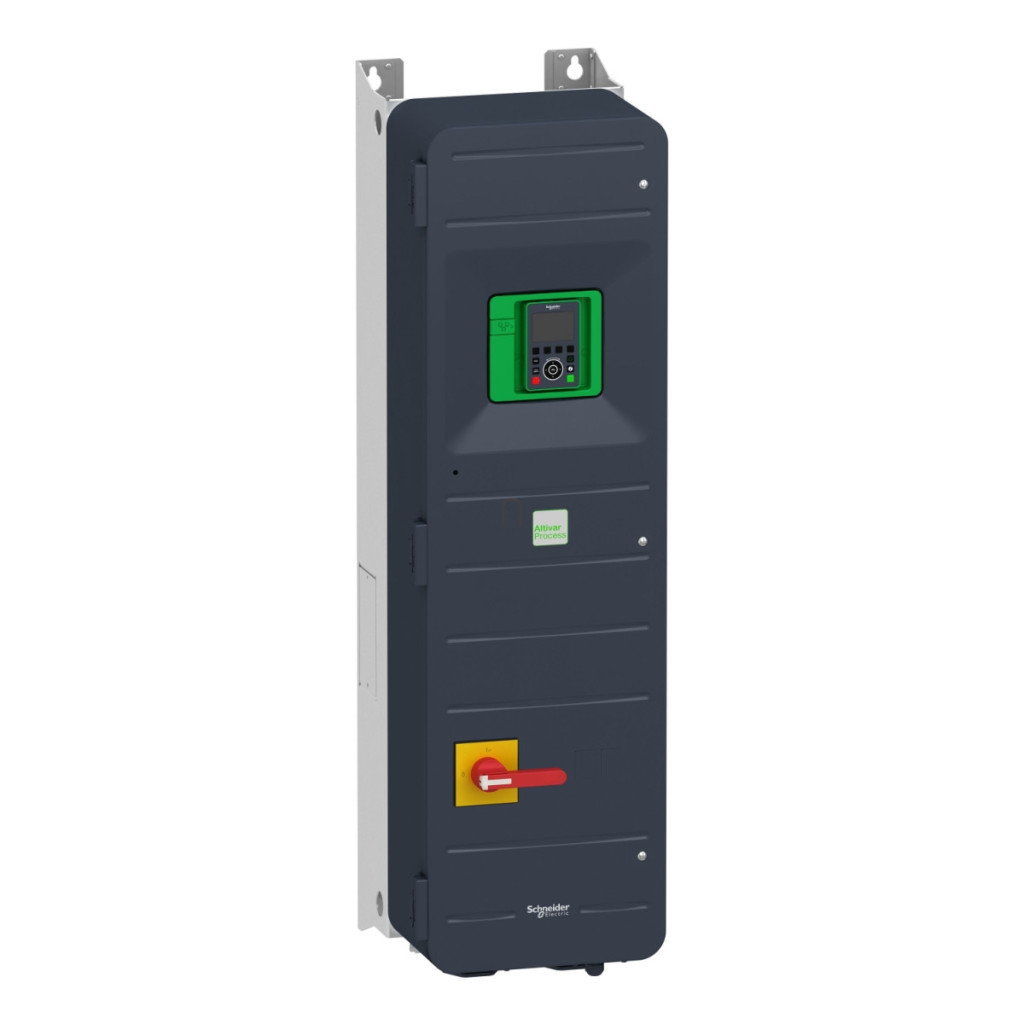

Convertorul de frecvență Altivar Process ATV900 seria ATV950D75N4E este un convertor de frecvență de calitate superioară produs de Schneider Electric, special conceput pentru aplicații industriale de control al proceselor. Acest dispozitiv de înaltă performanță de 75 kW oferă soluția perfectă pentru controlul motoarelor sincrone și asincrone, asigurând în același timp flexibilitate și fiabilitate maxime chiar și în cele mai exigente medii industriale. O caracteristică cheie a dispozitivului este protecția IP55, care oferă o protecție eficientă împotriva prafului și a apei, făcându-l ideal pentru medii în care echipamentul este expus la umiditate sau praf. Designul montabil pe perete economisește spațiu, în timp ce comutatorul de deconectare a sarcinii încorporat facilitează întreținerea și service-ul, sporind siguranța. Unitatea de frânare încorporată adaugă o valoare suplimentară, permițând decelerarea și oprirea eficientă a motorului, ceea ce este deosebit de important în aplicațiile cu inerție ridicată. Convertorul de frecvență are capacități de comunicare remarcabile, suportând protocoalele seriale Modbus TCP, EtherNet/IP și Modbus, ceea ce facilitează integrarea în rețelele industriale existente. Poate fi extins opțional cu module de comunicare suplimentare, cum ar fi Profibus DP V1, PROFINET, DeviceNet, EtherCAT sau CANopen, precum și diverse module de expansiune I/O digitale și analogice și interfețe de codificare. Această versatilitate permite personalizarea sistemului pentru o gamă largă de cerințe de aplicare. ATV950D75N4E are o putere nominală de 75 kW în modul normal și 55 kW în modul de mare putere, funcționând cu o sursă de alimentare trifazată de 400-480 V. Curentul său maxim de ieșire este de 145 A în modul normal și 106 A în modul de mare putere, la o frecvență de comutare de 2,5 kHz. Dispozitivul este capabil să furnizeze o frecvență de ieșire de până la 599 Hz și are rampe de accelerare și decelerare reglabile liniar în intervalul 0,01-9999 s. Convertorul de frecvență acceptă o serie de profiluri de control al motorului, inclusiv moduri de cuplu variabil, cuplu optimizat și cuplu constant pentru motoare asincrone, precum și controlul motoarelor cu magneți permanenți și motoarelor sincrone cu reluctanță. Are funcții de protecție extinse, cum ar fi protecție termică, oprire sigură a cuplului, protecție de fază și diverse protecții împotriva supracurentului și supratensiunii. Funcțiile avansate de siguranță includ viteza limitată în condiții de siguranță (SLS), gestionarea sigură a frânelor (SBC/SBT), oprire sigură 1 (SS1) și cuplu oprit în condiții de siguranță (STO), care sunt conforme cu cele mai recente standarde de siguranță industrială.
Schneider Electric Altivar Process ATV950 - Date tehnice ATV950D75N4E
Caracteristici generale
Familia de produse: Altivar Process ATV900
Aplicație specifică produsului: Procese industriale
Tipul produsului sau al componentei: Convertizor de frecvență
Variantă: Cu întrerupător de deconectare a sarcinii, Cu unitate de frânare
Aplicație: Aplicație industrială
Scopul produsului: Motoare sincrone, Motoare asincrone
Caracteristici electrice
Număr de faze de rețea: 3 faze
Tensiune nominală de alimentare: 380...480 V - 15...10%
Toleranță relativă simetrică a tensiunii de alimentare: 10%
Toleranță relativă simetrică a frecvenței de alimentare: 5%
Curent nominal de ieșire: 145,0 A
Curent continuu de ieșire: 145 A la 2,5 kHz sub sarcină normală, 106 A la 2,5 kHz sub sarcină mare
Puterea motorului kW: 75,0 kW sub sarcină normală, 55,0 kW sub sarcină mare
Filtru EMC: Integrat, opțional cu placă EMC
Frecvența rețelei: 50...60 Hz
Curent de scurtcircuit prospectiv: 50 kA
Curent de sarcină de bază la suprasarcină mare: 106,0 A
Curent de sarcină de bază la suprasarcină mică: 145,0 A
Caracteristici de comunicare
Protocol port de comunicare: Modbus TCP, EtherNet/IP, Modbus serial
Viteză de transmisie: 10/100 Mbit/s pentru Ethernet IP/Modbus TCP, 4,8, 9,6, 19,2, 38,4 kbit/s pentru Modbus serial
Mod de schimb de date: Half duplex, full duplex, negociere automată Ethernet IP/Modbus TCP
Format date: 8 biți, paritate impară, pară sau fără paritate configurabile pentru Modbus serial
Caracteristici fizice
Protecție IP: IP55
Clasă de protecție: UL Tip 1
Metodă de montare: Montare pe perete
Lățime: 345 mm
Înălțime: 1250 mm
Adâncime: 436 mm
Greutate netă: 89,3 kg
Caracteristici de funcționare
Frecvență maximă de ieșire: 599 Hz
Frecvență de comutație: 1...8 kHz reglabilă, 2,5...8 kHz reducere
Frecvență nominală de comutare: 2,5 kHz
Profil de control al motorului asincron: Standard cuplu variabil, Mod cuplu optimizat, cuplu constant standard
Profil de control al motorului sincron: motor cu magnet permanent, motor sincron cu reluctanță
Rampă de accelerare și decelerare: liniară, reglabilă individual 0,01...9999 s
Frânare până la oprire: injecție de curent continuu
Caracteristici de mediu
Umiditate relativă: 5...95% fără condensare, conform IEC 60068-2-3
Temperatura aerului ambiant în timpul funcționării: -15...40°C (fără reducere a puterii), 40...50 °C (cu reducere a puterii nominale)
Altitudine de funcționare: <= 1000 m fără reducere a puterii nominale, 1000...4800 m cu reducere a curentului de 1% / 100 m
Poziție de funcționare: Verticală +/- 10 grade
Standarde și certificări
Certificări de produs: TÜV
Marcaj: CE
Standarde: UL 508C, IEC 61800-3, IEC 61800-5-1, IEC 61000-3-12, IEC 60721-3, IEC 61508, IEC 13849-1
