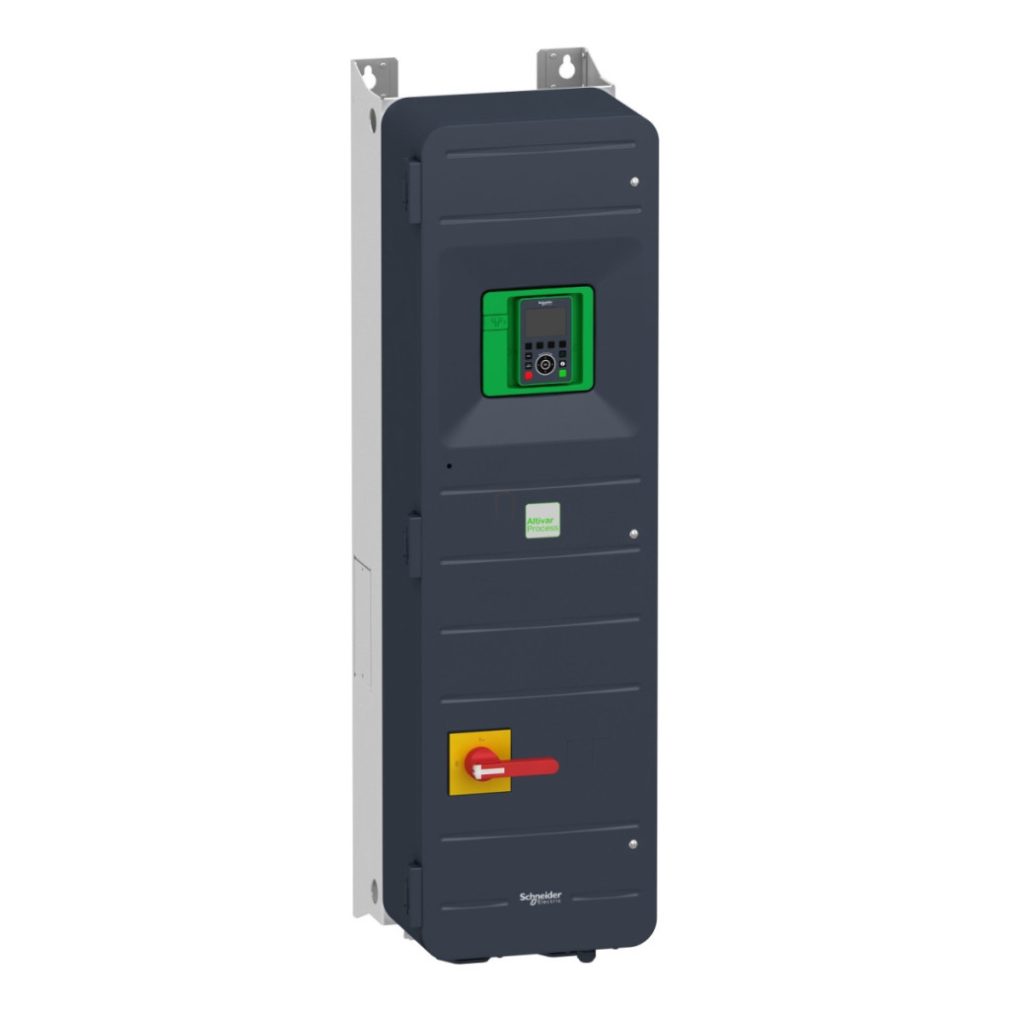

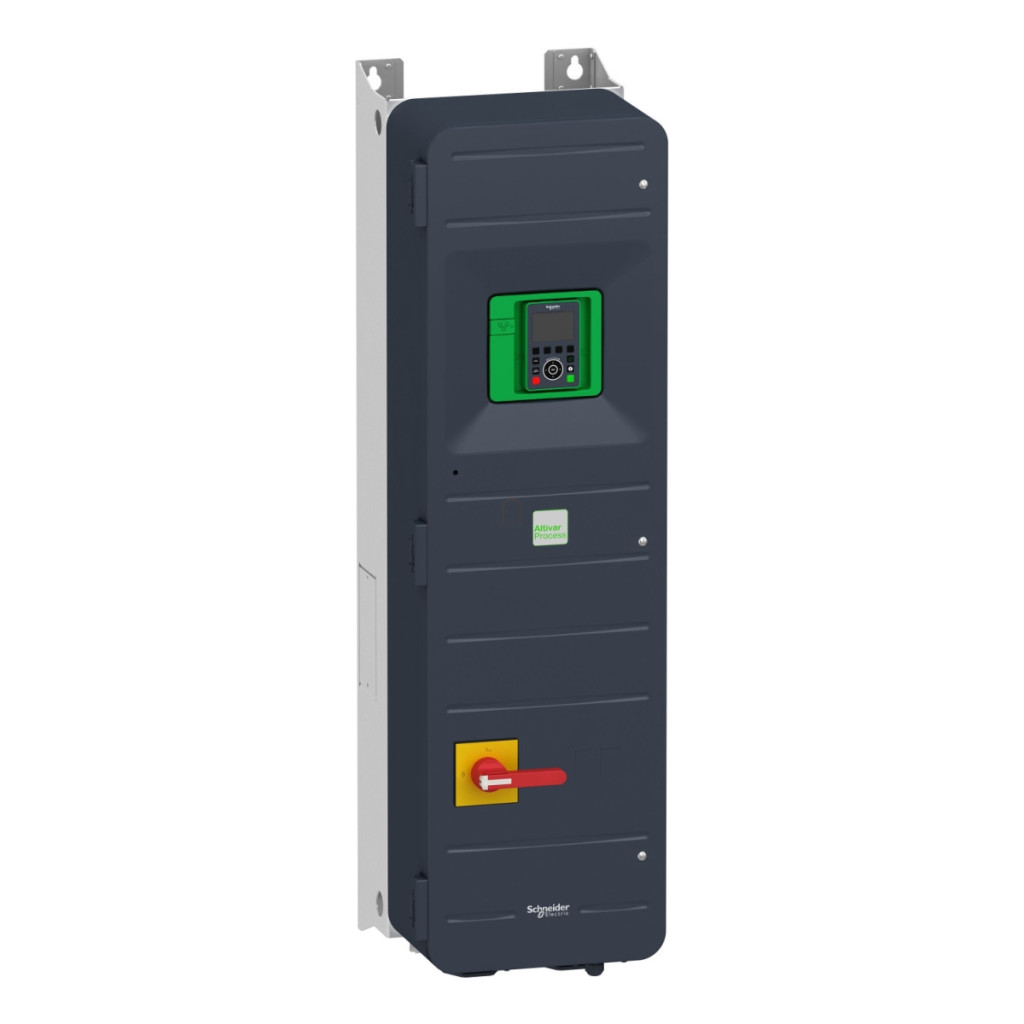

Convertorul de frecvență Altivar Process ATV900/ATV950, tip ATV950D90N4E, este soluția industrială premium a Schneider Electric, dezvoltată special pentru sarcini de control al proceselor industriale. Acest dispozitiv de 90 kW, care poate fi montat pe perete, poate fi alimentat de la o rețea trifazată de 400-480 V și are un grad de protecție IP55, ceea ce crește semnificativ durata de viață și fiabilitatea dispozitivului, chiar și în medii prăfuite și umede. O caracteristică cheie a dispozitivului este întrerupătorul de frânare și întrerupătorul de sarcină încorporate, care simplifică considerabil instalarea și sporesc siguranța sistemului. Altivar ATV950D90N4E poate fi utilizat în două moduri de funcționare diferite: poate acționa un motor cu o putere de 90 kW în condiții normale de funcționare și de 75 kW în condiții de funcționare intensă. Curentul de ieșire continuu este de 173 A în condiții normale de funcționare și de 145 A în condiții de funcționare intensă, la o frecvență de comutație de 2,5 kHz. Tensiunea maximă de ieșire a dispozitivului este de 480 V, iar frecvența maximă de ieșire este de 599 Hz, ceea ce permite o gamă extrem de largă de aplicații. Opțiunile de comunicare ale convertizorului de frecvență sunt remarcabile: suportă protocoale seriale Modbus TCP, EtherNet/IP și Modbus ca standard, dar poate fi extins și cu module opționale pentru comunicații Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen și Ethernet Powerlink. Opțiunile de control sunt, de asemenea, extrem de versatile: sunt disponibile 10 intrări digitale (dintre care 2 pot fi configurate și ca intrări de impulsuri), 3 intrări analogice, 2 ieșiri analogice, 2 ieșiri digitale și 3 ieșiri releu. Printre funcțiile de siguranță, configurația de bază acceptă funcțiile Safe Torque Off (STO), Funcțiile Safe Stop 1 (SS1), Safely Limited Speed (SLS) și Safe Brake Management (SBC/SBT), care îndeplinesc cele mai înalte cerințe de siguranță industrială. ATV950D90N4E acceptă o gamă largă de profiluri de control al motorului, atât pentru motoare asincrone, cât și pentru motoare sincrone. Pentru motoarele asincrone, sunt disponibile modurile cuplu constant, cuplu variabil și cuplu optimizat, în timp ce pentru motoarele sincrone, acesta acceptă atât motoarele sincrone cu magneți permanenți, cât și cele cu reluctanță. Dispozitivul acceptă funcționarea în patru cadrane, adică poate funcționa atât în modul motor, cât și în modul generator, în ambele sensuri de rotație. Funcțiile integrate de protecție împotriva suprasarcinilor, supratensiunilor, scurtcircuitelor și numeroase alte funcții de protecție asigură o durată lungă de viață a motorului și a convertizorului de frecvență. Dispozitivul are o lățime de 345 mm, o înălțime de 1250 mm și o adâncime de 436 mm și cântărește 90 kg.
Schneider Electric Altivar Process ATV950 - Date tehnice ATV950D90N4E
Caracteristici generale
Tipul produsului: Variator de viteză, Altivar Process ATV900, seria ATV950
Aplicație: Controlul proceselor industriale
Scop: Pentru motoare asincrone și sincrone
Construcție: Cu unitate de frânare, întrerupător de sarcină
Montare:Montare pe perete
Caracteristici electrice
Număr de faze: 3 faze
Tensiune nominală de alimentare: 380-480 V, -15%/+10%
Frecvența rețelei: 50-60 Hz, ±5%
Curent de ieșire continuu: 173 A la sarcină normală (la 2,5 kHz), 145 A la sarcină crescută (la 2,5 kHz) 173,0 A
Puterea motorului: 90,0 kW la sarcină normală, 75,0 kW la sarcină crescută
Puterea aparentă: 112,9 kVA la 480 V (sarcină normală), 98,2 kVA la 480 V (sarcină crescută) Tensiune maximă de ieșire: 480,0 V Frecvență maximă de ieșire: 599 Hz Curent de rețea: 156,2 A la 380 V (sarcină normală), 134,0 A la 380 V (sarcină crescută) 599 Hz
Curent de alimentare: 156,2 A la 380 V (sarcină normală), 134,3 A la 380 V (sarcină crescută), 135,8 A la 480 V (sarcină normală), 118,1 A la 480 V (sarcină mare)
Curent maxim de intrare: 156,2 A
Curent tranzitoriu maxim: 207,6 A timp de 60 de secunde (sarcină normală), 217,5 A timp de 60 de secunde (sarcină mare)
Opțiuni de comunicare
Protocoale încorporate: Modbus TCP, EtherNet/IP, Modbus serial
Viteză de transmisie: 10/100 Mbit/s (Ethernet IP/Modbus TCP), 4,8/9,6/19,2/38,4 kbit/s (Modbus serial)
Module de comunicare opționale: Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen, Ethernet Powerlink
Intrări și ieșiri
Număr de intrări digitale: 10
Număr de ieșiri digitale: 2
Număr de intrări analogice: 3
Număr de ieșiri analogice: 2
Număr de ieșiri releu: 3
Funcții de siguranță
Oprire cuplu de siguranță (STO): Suportat
Oprire de siguranță 1 (SS1): Suportat
Viteză limitată în condiții de siguranță (SLS): Suportat
Gestionare sigură a frânei (SBC/SBT): Suportat
Caracteristici fizice
Nivel de protecție IP: IP55
Nivel de protecție UL: UL tip 1
Lățime: 345 mm
Înălțime: 1250 mm
Adâncime: 436 mm
Nivel de zgomot: 69,9 dB
Condiții de mediu
Temperatură de funcționare: -15...40 °C (fără reducere a puterii), 40...50 °C (cu reducere a performanței)
Altitudine de funcționare: ≤ 1000 m (fără reducere a performanței), 1000-4800 m (reducere a performanței de 1% la fiecare 100 m)
Umiditate relativă: 5...95% (fără condens)
Temperatură de transport și depozitare: -40...70 °C
