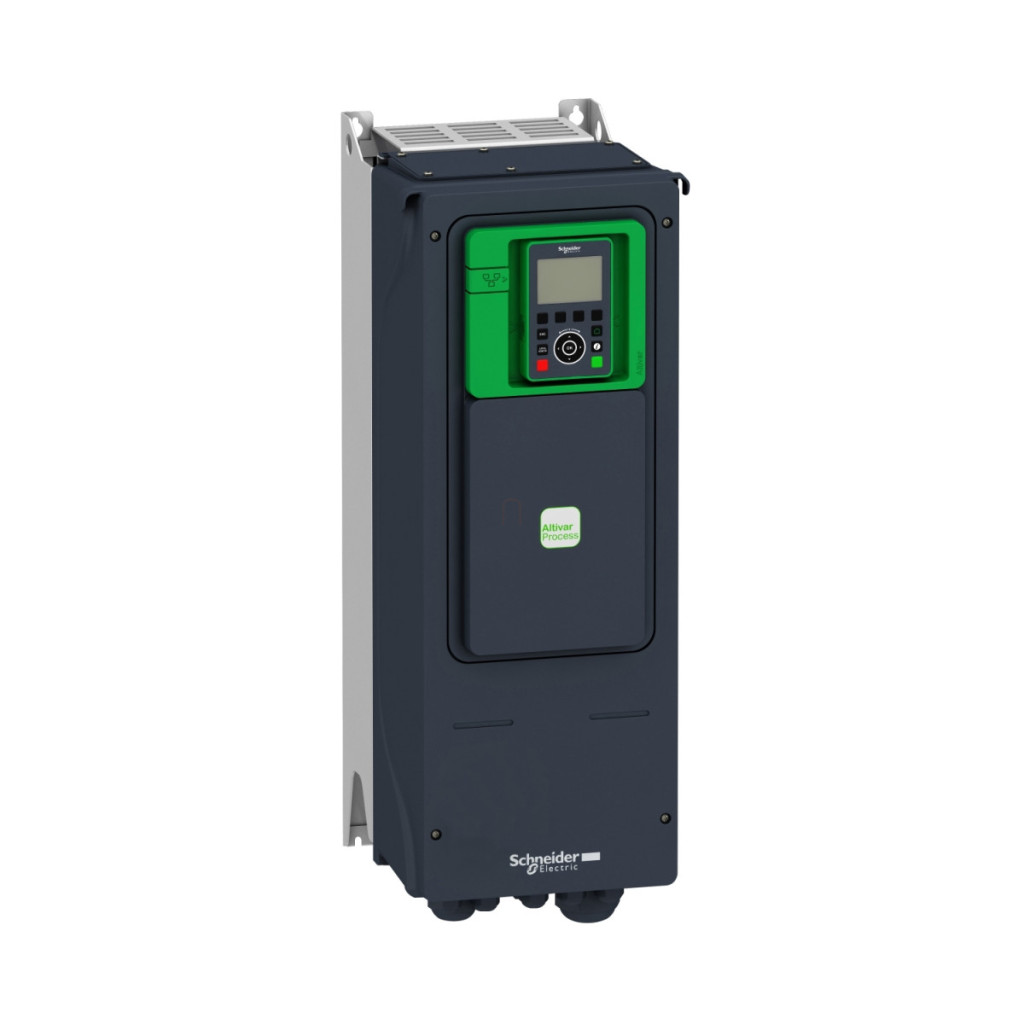

Convertorul de frecvență ATV950U30N4 din seria Altivar Process ATV950 de la Schneider Electric este un dispozitiv profesional conceput pentru controlul proceselor industriale, asigurând eficiență și fiabilitate maxime. Acest convertizor de frecvență compact, cu montare pe perete, este alegerea perfectă pentru controlul motoarelor asincrone și sincrone. ATV950U30N4 de 3 kW funcționează cu o alimentare trifazată de 400-480 V și, datorită clasei de protecție IP55, este ideal pentru utilizarea în medii industriale unde este necesară protecția împotriva prafului și umezelii. Unitatea de frânare încorporată crește semnificativ performanța dinamică a motorului, permițând oprirea rapidă și controlul precis al vitezei. Protecția standard UL tip 1 sporește și mai mult versatilitatea dispozitivului. Dispozitivul furnizează un curent de ieșire continuu de 7,2 A în condiții normale de funcționare și de 5,6 A în condiții de sarcină ridicată, la o frecvență de comutație de 4 kHz. În consecință, puterea motorului poate fi de 3,0 kW în condiții normale de funcționare și de 2,2 kW în condiții de sarcină ridicată. Dispozitivul oferă opțiuni de comunicare extrem de flexibile: poate fi utilizat cu protocoalele Modbus serial, Modbus TCP și EtherNet/IP ca standard, dar poate fi extins și cu capacități de comunicare Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen și Ethernet Powerlink utilizând diverse module opționale. ATV950U30N4 are funcții de protecție remarcabile, inclusiv oprire cuplu de siguranță (STO), control frână de siguranță (SBC/SBT) și oprire de siguranță (SS1). Protecția completă a motorului și a convertizorului de frecvență include monitorizarea supraîncălzirii, scurtcircuitului, pierderii de fază, supratensiunii, subtensiunii și a unei serie de alți parametri critici. Dispozitivul dispune, de asemenea, de sisteme avansate de siguranță, cum ar fi funcția Safe Limited Speed (SLS), care poate fi deosebit de utilă în mediile industriale. Dispozitivul oferă o configurație versatilă de intrare/ieșire: 10 intrări digitale (dintre care 2 pot fi intrări de impulsuri), 2 ieșiri digitale, 3 intrări analogice și 2 ieșiri analogice permit integrarea precisă a sistemului. Ieșirile releului (1 releu de defect și 2 relee de secvență) oferă flexibilitate suplimentară pentru monitorizarea sistemului. Configurarea dispozitivului și monitorizarea funcționării sunt ușoare cu ajutorul LED-urilor de diagnosticare locale și a indicatorilor de stare de comunicare încorporați. Cu o lățime de 264 mm, o înălțime de 678 mm și o adâncime de 272 mm, dispozitivul cântărește 10,6 kg, fiind ușor de instalat. ATV950U30N4 are o frecvență maximă de ieșire de 599 Hz, ceea ce permite o gamă extrem de largă de viteze.
Schneider Electric Altivar Process ATV950 - ATV950U30N4 - convertizor de frecvență, 3 kW, 3f, 400 VAC, IP55, montabil pe perete, cu unitate de frânare Date tehnice
Caracteristici principale
Familia de produse: Altivar Process ATV900
Aplicație specifică: Controlul proceselor industriale
Tipul produsului: Variator de viteză
Versiune: Versiune standard, cu unitate de frânare
Domeniu de aplicare: Aplicații industriale
Utilizare prevăzută: Motoare asincrone, motoare sincrone
Număr de faze: 3 faze
Metodă de montare: Montare pe perete
Caracteristici electrice
Curent de ieșire continuu: 7,2 A la 4 kHz sub sarcină normală, 5,6 A la 4 kHz sub sarcină mare
Tensiune nominală de alimentare: 380...480 V - 15...10 %
Toleranță relativă simetrică a tensiunii de alimentare: 10 %
Toleranță relativă simetrică a frecvenței de alimentare: 5 %Curent nominal de ieșire: 7,2 A Puterea motorului: 3,0 kW la sarcină normală, 2,2 kW la sarcină mare Opțiuni de comunicare Protocol port de comunicare: Modbus serial, Modbus TCP, EtherNet/IP Viteză de transmisie: 10/100 Mbit/s Ethernet IP/Modbus TCP, 4,8, 9,6, 19,2, 38,4 kbit/s Modbus serial
Intrări și ieșiri
Număr de intrări digitale: 10
Tip intrare digitală: DI1...DI8 programabil, 24 V CC (≤ 30 V), impedanță: 3,5 kOhm
DI7, DI8 programabile ca intrări de impulsuri: 0…30 kHz, 24 V CC (≤ 30 V)
STOA, STOB întrerupere cuplu de siguranță, 24 V CC (≤ 30 V), impedanță: > 2,2 kOhm
Număr intrări analogice: 3
Număr ieșiri analogice: 2
Număr ieșiri releu: 3
Funcții de protecție
Grad de protecție IP: IP55
Grad de protecție: UL Tip 1
Funcții de siguranță: Viteză limitată de siguranță (SLS), Control de frânare de siguranță (SBC/SBT), Oprire sigură 1 (SS1), Oprire sigură a cuplului (STO)
Caracteristici fizice
Lățime: 264 mm
Înălțime: 678 mm
Adâncime: 272 mm
Greutate netă: 10,6 kg
Caracteristici de mediu
Rezistență de izolație: > 1 MOhm 500 V CC timp de 1 minut la pământ
Nivel de zgomot: 52 dB conform 86/188/CEE
Umiditate relativă: 5 până la 95% fără condensare conform IEC 60068-2-3
Temperatura ambiantă de funcționare: -15…40 °C (fără reducere), 40…50 °C (cu factor de reducere) Altitudine de funcționare: ≤ 1000 m fără reducere, 1000...4800 m cu reducere a curentului de 1% la fiecare 100 m
