Convertorul de frecvență Altivar Process ATV900 seria ATV950U55N4 este un dispozitiv versatil conceput pentru aplicații industriale, oferind performanțe și fiabilitate remarcabile în sistemele industriale de control al proceselor. Acest dispozitiv de 5,5 kW, cu clasă de protecție IP55, este deosebit de potrivit pentru utilizarea în medii în care protecția împotriva prafului și umezelii este esențială. Unitatea de frânare încorporată reprezintă un avantaj suplimentar în aplicațiile în care sunt necesare porniri și opriri frecvente sau schimbări bruște de direcție. Convertorul de frecvență Schneider Electric ATV950U55N4 funcționează la o tensiune de alimentare trifazată de 400-480 V și oferă protecție completă atât pentru motorul acționat, cât și pentru unitatea de acționare. Acesta furnizează un curent de ieșire continuu de 12,7 A în condiții normale de funcționare și de 9,3 A în condiții de sarcină mare. Puterea motorului este de 5,5 kW în condiții normale de funcționare și de 4,0 kW în condiții de sarcină mare. Dispozitivul este potrivit pentru acționarea motoarelor sincrone și asincrone, oferind o soluție flexibilă pentru diferite tipuri de motoare. ATV950U55N4 este extrem de versatil în ceea ce privește opțiunile de comunicare: include protocoale seriale EtherNet/IP, Modbus TCP și Modbus ca standard. De asemenea, poate fi extins cu o serie de module de comunicare opționale, precum Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen sau chiar Ethernet Powerlink. Această capacitate de comunicare flexibilă permite integrarea ușoară a dispozitivului în diverse sisteme și rețele industriale. Diverse module de extindere I/O, module de releu sau module de interfață encoder pot fi instalate în sloturile de extindere A, B și C, sporind și mai mult funcționalitatea dispozitivului. Convertorul de frecvență are o serie de funcții de siguranță care îndeplinesc cerințele industriale moderne. Acestea includ funcțiile Safe Torque Off (STO), Safe Stop 1 (SS1), Safely Limited Speed (SLS) și Safe Brake Management (SBC/SBT). Aceste funcții de siguranță permit o funcționare și o întreținere sigure, respectând în același timp standardele și reglementările industriale. Soluțiile de protecție includ, de asemenea, protecție termică a motorului, protecție de fază, protecție la supracurent, protecție la supratensiune și subtensiune, precum și o serie de alte funcții de protecție care previn deteriorarea dispozitivului în condiții extreme de funcționare. Caracteristicile de mediu ale dispozitivului sunt remarcabile: acesta poate fi utilizat la sarcină maximă la temperaturi cuprinse între -15 °C și 40 °C și cu un factor de reducere a puterii între 40 și 50 °C. Dispozitivul poate fi utilizat la sarcină maximă până la o altitudine de 1000 de metri deasupra nivelului mării și cu sarcină redusă până la 4800 de metri. ATV950U55N4 respectă cerințele stricte de rezistență la mediu, oferind protecție împotriva prafului și a contaminanților chimici în conformitate cu IEC 60721-3-3, clasa 3S3 și 3C3. Dispozitivul are, de asemenea, o rezistență remarcabilă la vibrații și șocuri, sporind și mai mult fiabilitatea sa în medii industriale.

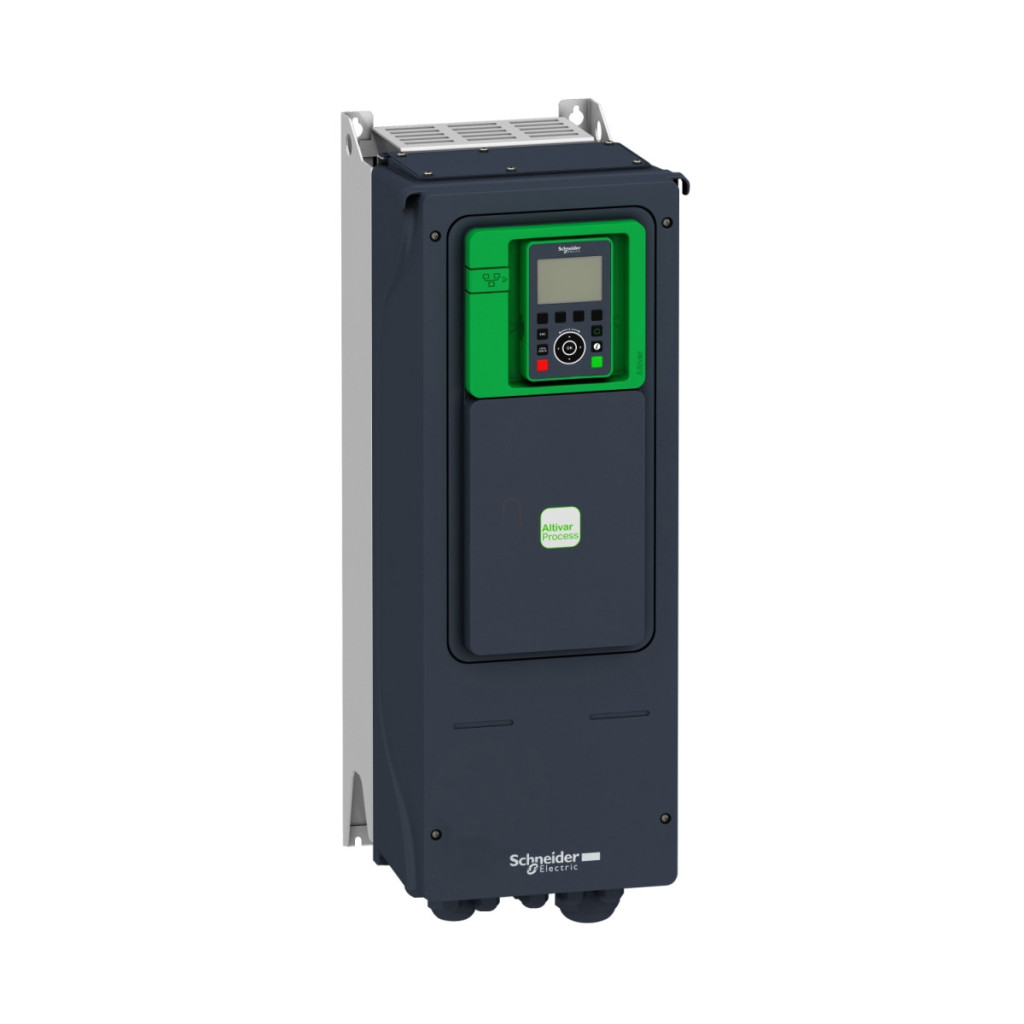

Schneider Electric Altivar Process ATV950 - ATV950U55N4 - convertizor de frecvență, 5,5 kW, 3f, 400 VCA, IP55, montabil pe perete, cu unitate de frânare Date tehnice
Caracteristici principale
Familia de produse: Altivar Process ATV900
Tipul produsului: Convertizor de frecvență
Aplicație specifică: Controlul proceselor industriale
Versiune: Cu unitate de frânare încorporată, design standard
Domeniu de aplicare: Aplicații industriale
Motoare compatibile: Motoare sincrone, Motoare asincrone
Caracteristici electrice
Număr de faze de rețea: 3 faze
Tensiune nominală de alimentare: 380...480 V (-15...+10%)
Curent de ieșire continuu: 12,7 A la 4 kHz sub sarcină normală, 9,3 A la 4 kHz sub sarcină mare
Curent de ieșire nominal: 12,7 A Puterea motorului: 5,5 kW la sarcină normală, 4,0 kW la sarcină mare Curent maxim de intrare: 10,4 A Tensiune maximă de ieșire: 480 V
Putere aparentă: 7,6 kVA la 480 V (sarcină normală), 6 kVA la 480 V (sarcină mare)
Frecvența rețelei: 50...60 Hz
Filtru EMC: încorporat, cu opțiune placă EMC
Opțiuni de comunicare
Porturi de comunicare încorporate: EtherNet/IP, Modbus TCP, Modbus serial
Viteze de comunicare: 10/100 Mbit/s Ethernet IP/Modbus TCP, 4,8-38,4 kbit/s Modbus serial
Module de comunicare opționale: Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen (în diverse variante), Ethernet Powerlink
Intrări și ieșiri
Număr de intrări discrete: 10
Tip de intrări discrete: DI1...DI8 programabile, 24 V CC, DI7, DI8 pot fi utilizate și ca intrări de impulsuri (0-30 kHz), STOA, intrare de siguranță STOB (Safe Torque Off)
Număr de ieșiri discrete: 2
Număr de intrări analogice: 3
Tip de intrări analogice: AI1, AI2, AI3 configurabile prin software, 0-10 V c.c. sau 0-20 mA/4-20 mA, rezoluție de 12 biți
Număr de ieșiri analogice: 2
Număr de ieșiri releu: 3 (releu indicator de defect R1, relee în serie R2 și R3)
Caracteristici fizice
Nivel de protecție: IP55
Protecție UL: UL tip 1
Metodă de montare: Montare pe perete
Lățime: 264 mm
Înălțime: 678 mm
Adâncime: 272 mm
Caracteristici de mediu
Temperatură de funcționare: -15...40 °C (fără reducere), 40...50 °C (cu factor de reducere)
Altitudine de funcționare: ≤ 1000 m (fără reducere), 1000...4800 m (reducere curent 1% / 100 m)
Poziție de funcționare: Verticală +/- 10 grade
Rezistență la vibrații: 1,5 mm vârf la vârf (f= 2...13 Hz), 1 gn (f= 13...200 Hz)
Rezistență la șocuri: 15 gn pentru până la 11 ms
Umiditate relativă: 5...95% fără condens
Funcții de siguranță
Oprire sigură a cuplului (STO): Da
Oprire sigură 1 (SS1): Da
Viteză limitată în condiții de siguranță (SLS): Da
Gestionare sigură a frânei (SBC/SBT): Da
