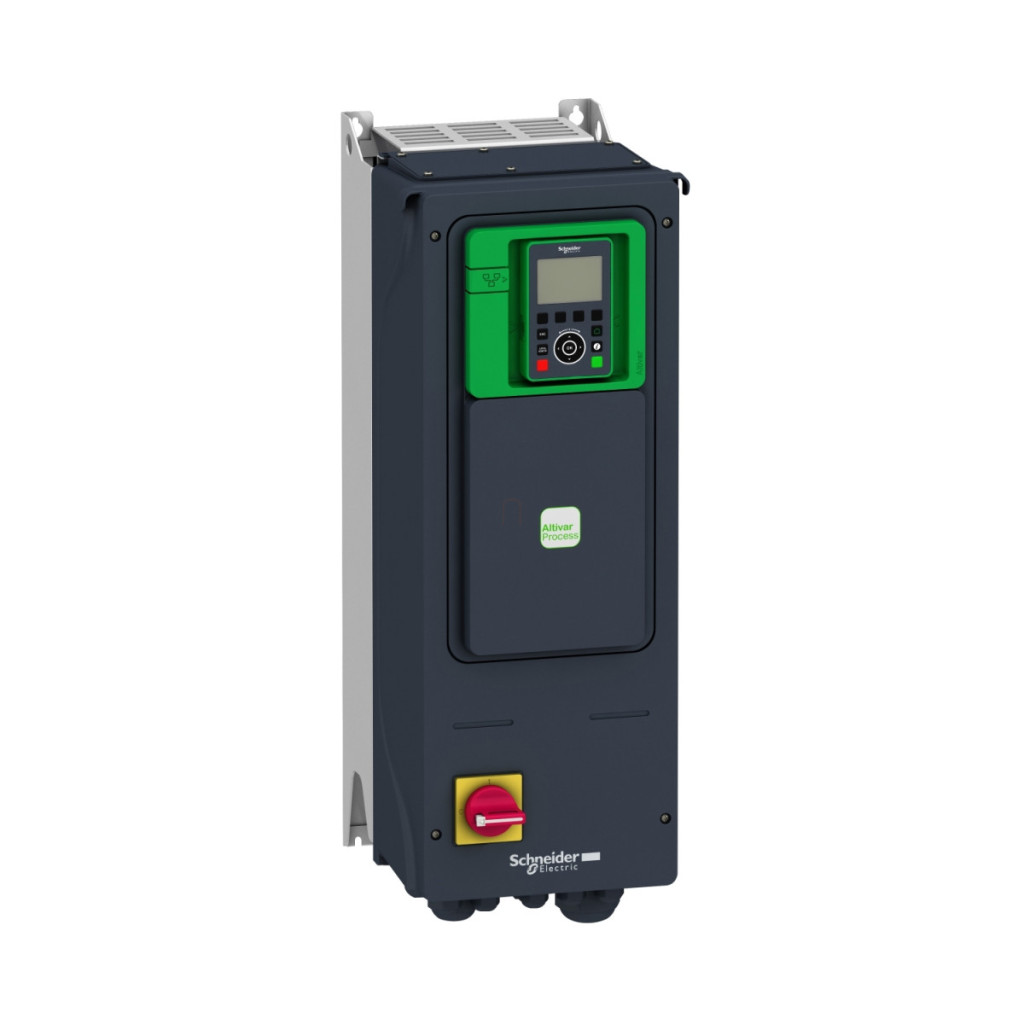

Convertorul de frecvență ATV950U55N4E, parte a familiei Altivar Process ATV900 de la Schneider Electric, este un dispozitiv extrem de versatil, conceput special pentru aplicații industriale de control al proceselor. Această versiune de 5,5 kW funcționează pe o rețea trifazată de 400-480 V și are protecție IP55, asigurând o funcționare fiabilă chiar și în medii prăfuite și umede. Unul dintre avantajele remarcabile ale ATV950U55N4E este unitatea de frânare încorporată, care permite frânarea eficientă a motorului fără a fi necesară instalarea unui controler separat pentru rezistența de frânare. Comutatorul de întrerupere a sarcinii încorporat simplifică și mai mult instalarea, deoarece nu este necesară instalarea unui comutator principal separat în sistem. Designul montabil pe perete și dimensiunile compacte (lățime: 264 mm, înălțime: 678 mm, adâncime: 330 mm) facilitează instalarea cu economie de spațiu în dulapurile de comutație sau direct lângă mașini. Acest convertor de frecvență este universal aplicabil: este potrivit pentru controlul motoarelor asincrone și sincrone. În modul normal, poate acționa motoare cu o putere nominală de 5,5 kW, iar în modul de mare putere, de 4,0 kW. Curentul nominal de ieșire este de 12,7 A în modul normal și de 9,3 A în modul de sarcină grea, cu o frecvență de comutare de 4 kHz. Frecvența de comutare poate fi reglată între 2 și 16 kHz, permițând un compromis optim între nivelul de zgomot al motorului și eficiența convertizorului de frecvență. Opțiunile sale de comunicare sunt remarcabile: este echipat standard cu interfețe EtherNet/IP, Modbus TCP și Modbus serial. Porturile de comunicare încorporate permit conexiune Ethernet 10/100 Mbit/s și comunicare Modbus serial 4,8-38,4 kbit/s. Poate fi extins opțional cu o varietate de module de comunicare: Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen și Ethernet Powerlink sunt, de asemenea, disponibile cu cardurile de expansiune corespunzătoare. Acest lucru asigură că convertorul de frecvență poate fi integrat în aproape orice rețea industrială. ATV950U55N4E are un set bogat de I/O: 10 intrări digitale (dintre care 2 pot fi configurate ca intrări de impulsuri), 2 ieșiri digitale, 3 intrări analogice și 2 ieșiri analogice. Intrările digitale pot fi operate cu logică pozitivă sau negativă, iar intrările și ieșirile analogice pot fi utilizate în modul tensiune (0-10 V) sau curent (0/4-20 mA). Dispozitivul are o funcție de siguranță Safe Torque Off (STO) care respectă cerințele EN 954-1 Categoria 1 și IEC/EN 61508 SIL1. În plus, sunt disponibile și funcțiile de siguranță Safely Limited Speed (SLS), Safe Stop 1 (SS1) și Safe Brake Management (SBC/SBT), care sporesc semnificativ siguranța mașinii și reduc necesitatea componentelor de siguranță externe.
Date tehnice Schneider Electric Altivar Process ATV950
Caracteristici generale
Familia de produse: Altivar Process ATV900
Tipul produsului: Convertizor de frecvență, ATV950U55N4E
Aplicație: Controlul proceselor industriale
Tip componentă: Variator de viteză
Versiune: Cu unitate de frânare integrată, întrerupător de sarcină integrat
Aplicație: Controlul motoarelor asincrone, motoarelor sincrone
Caracteristici electrice
Număr de faze de rețea: 3 faze
Tensiune de alimentare: 380...480 V (±10%) Curent nominal de ieșire: 12,7 A (mod normal), 9,3 A (sarcină mare)
Puterea motorului: 5,5 kW (mod normal), 4,0 kW (sarcină mare)
Frecvența rețelei: 50...60 Hz (±5%)
Frecvență maximă de ieșire: 599 Hz
Frecvență de comutare: 2...16 kHz (reglabilă), 4 kHz (nominală)
Putere aparentă: 7,6 kVA / 480 V (mod normal), 6 kVA / 480 V (sarcină mare)
Funcții de comunicare
Porturi de comunicare: EtherNet/IP, Modbus TCP, Modbus serial
Viteză de transmisie: 10/100 Mbit/s (Ethernet), 4,8-38,4 kbit/s (Modbus serial)
Conectori: 2 RJ45 (Ethernet), 1 RJ45 (Modbus)
Intrări și ieșiri
Intrări digitale: 10 intrări (DI1-DI8, STOA, STOB)
Ieșiri digitale: 2 (logică/impuls)
Intrări analogice: 3 (tensiune/curent, configurabile)
Ieșiri analogice: 2 (tensiune/curent, configurabile)
Ieșiri releu: 3 (1 indicator de defect, 2 relee de secvență)
Protecții și funcții de siguranță
Grad de protecție IP: IP55
Clasă de protecție UL: UL tip 1
Filtru EMC: Încorporat (opțional cu placă EMC)
Funcții de siguranță: Oprire cuplu de siguranță (STO), Oprire sigură 1 (SS1), Viteză limitată în siguranță (SLS), Gestionare sigură a frânei (SBC/SBT)
Caracteristici mecanice și de mediu
Metodă de montare: Montare pe perete
Dimensiuni (L x Î x A): 264 x 678 x 330 mm
Greutate: 10,7 kg
Temperatură de funcționare: -15...40 °C (fără reducere a puterii), 40...50 °C (cu reducere a puterii nominale)
Altitudine de funcționare: ≤ 1000 m (fără reducere a puterii nominale), 1000...4800 m (cu reducere a curentului de 1% la fiecare 100 m)
Umiditate relativă: 5...95% (fără condens)
Nivel de zgomot: 52 dB
