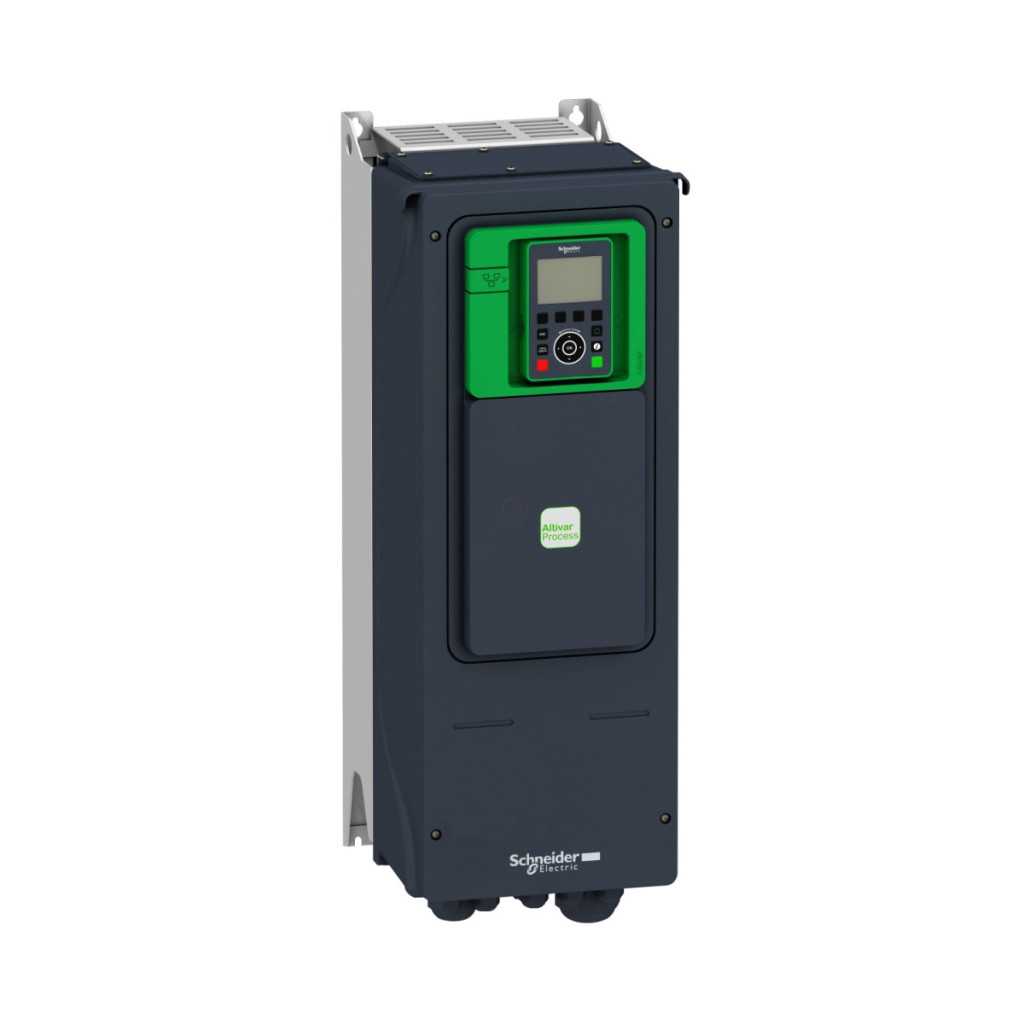

Convertorul de frecvență Schneider Electric Altivar Process ATV950 este un convertor de frecvență de înaltă calitate, conceput pentru aplicații industriale profesionale. Modelul ATV950U75N4 este conceput special pentru utilizarea în medii industriale și are o capacitate de încărcare normală de 7,5 kW și o capacitate de încărcare intensă de 5,5 kW la o tensiune de alimentare trifazată de 400-480 V. Acest convertizor de frecvență oferă o soluție extrem de flexibilă și eficientă pentru controlul motoarelor sincrone și asincrone. Designul cu montare pe perete, cu clasă de protecție IP55, oferă o protecție excelentă împotriva prafului și umezelii, fiind ideal pentru instalarea în medii industriale dure. Unitatea de frânare încorporată este un avantaj suplimentar, în special în aplicațiile în care este necesară decelerarea sau oprirea rapidă și frecventă. ATV950U75N4 este extrem de versatil în ceea ce privește opțiunile de comunicare: configurația de bază include EtherNet/IP, Modbus TCP și interfețe seriale Modbus ca standard, permițând integrarea perfectă în majoritatea sistemelor moderne de automatizare industrială. Poate fi extins opțional cu protocoale suplimentare, cum ar fi Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen și Ethernet Powerlink. Acest lucru înseamnă că poate fi conectat la aproape orice sistem de control. În ceea ce privește performanța, ATV950U75N4 oferă un curent nominal de ieșire de 16,5 A la o frecvență de comutație de 4 kHz în condiții normale de încărcare, în timp ce la încărcare mare această valoare este de 12,7 A. Tensiunea maximă de ieșire este de 480 V, iar frecvența maximă de ieșire este de 599 Hz. Tensiunea nominală de alimentare este de 380-480 V, cu o toleranță de ±10%. Dispozitivul are un filtru EMC încorporat și poate fi completat opțional cu o placă EMC pentru o compatibilitate electromagnetică și mai eficientă. ATV950U75N4 oferă o gamă remarcabilă de funcții de siguranță: Oprire sigură a cuplului (STO), Oprire sigură 1 (SS1), Viteză limitată în siguranță (SLS) și Gestionare sigură a frânării (SBC/SBT). De asemenea, este echipat cu numeroase funcții de protecție, cum ar fi protecție împotriva supraîncălzirii, protecție împotriva supracurentului, protecție împotriva scurtcircuitelor, protecție împotriva defectării fazelor, protecție termică a motorului și a unității de acționare și multe altele. Dispozitivul are o lățime de 264 mm, o înălțime de 678 mm și o adâncime de 299 mm, iar greutatea sa este de 13,7 kg.
Schneider Electric Altivar Process ATV950 - ATV950U75N4 - convertizor de frecvență, 7,5 kW, 3f, 400 V c.a., IP55, montabil pe perete, cu unitate de frânare Date tehnice
Caracteristici generale
Familia de produse: Altivar Process ATV900
Aplicație specifică produsului: Controlul proceselor industriale
Tipul produsului sau componentului: Convertizor de frecvență
Versiune: Cu unitate de frânare, versiune standard
Domeniu de aplicare: Aplicații industriale
Utilizare prevăzută: Motoare sincrone, motoare asincrone Număr de faze de rețea: 3 faze Metodă de montare: Montabil pe perete Caracteristici de performanță Curent de ieșire continuu: 16,5 A la 4 kHz sub sarcină normală, 12,7 A la 4 kHz sub sarcină mare
Curent nominal de ieșire: 16,5 A
Putere motor: 7,5 kW sub sarcină normală, 5,5 kW sub sarcină mare
Tensiune maximă de ieșire: 480 V Frecvență maximă de ieșire: 599 Hz Curent de linie: 13,8 A la 380 V (sarcină normală), 10,5 A la 380 V (sarcină mare), 11,9 A la 480 V (sarcină normală), 9,2 A la 480 V (sarcină mare) Curent maxim de intrare: 13,8 A Putere aparentă: 9,9 kVA la 480 V (sarcină normală), 7,6 kVA la 480 V (sarcină mare)
Curent tranzitoriu maxim: 19,8 A timp de 60 de secunde (sarcină normală), 19,1 A timp de 60 de secunde (sarcină mare)
Caracteristici de comunicare
Protocol port de comunicare: EtherNet/IP, Modbus TCP, Modbus serial
Module de comunicare opționale: Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen (conectare în serie RJ45, SUB-D 9, conexiune cu șurub), Ethernet Powerlink
Viteză de transmisie: 10/100 Mbit/s (Ethernet IP/Modbus TCP), 4,8, 9,6, 19,2, 38,4 kbit/s (Modbus serial)
Mod de schimb de date: Half duplex, full duplex, autonegociere (Ethernet IP/Modbus TCP)
Format date: 8 biți, paritate impară, pară sau fără paritate configurabilă (Modbus serial)
Număr adrese: 1...247 (Modbus serial)
Conexiuni electrice
Control: terminal cu șurub 0,5...1,5 mm²/AWG 20...AWG 16
Partea de rețea: terminal cu șurub 4...6 mm²/AWG 12...AWG 10
Motor: terminal cu șurub 6...10 mm²/AWG 10...AWG 8
Bus DC: terminal cu șurub 4...10 mm²/AWG 12...AWG 8
Intrări și ieșiri
Număr de intrări discrete: 10
Tip de intrări discrete: DI1...DI8 programabile, 24 V CC (<= 30 V), impedanță: 3,5 kOhm; DI7, DI8 programabile ca intrări de impulsuri: 0...30 kHz, 24 V CC (<= 30 V); STOA, STOB stare de cuplu de siguranță oprit, 24 V CC (<= 30 V), impedanță: > 2,2 kOhm Număr de ieșiri discrete: 2 Tipul ieșirilor discrete: ieșire logică DQ+ 0...1 kHz <= 30 V CC 100 mA; ieșire impuls programabilă DQ+ 0...30 kHz <= 30 V CC 20 mA; ieșire logică DQ- 0...1 kHz <= 30 V CC 100 mA Număr de intrări analogice: 3 Tip de intrări analogice: AI1, AI2, AI3 tensiune configurabilă prin software: 0...10 V CC, impedanță: 30 kOhm, rezoluție 12 biți; AI1, AI2, AI3 curent configurabil prin software: 0...20 mA/4...20 mA, impedanță: 250 Ohm, rezoluție 12 biți Număr de ieșiri analogice: 2 Tip de ieșiri analogice: AQ1, AQ2 tensiune configurabilă prin software: 0...10 V CC, impedanță: 470 Ohm, rezoluție 10 biți; AQ1, AQ2 curent configurabil prin software: 0...20 mA, impedanță: 500 Ohm, rezoluție 10 biți Număr de ieșiri releu: 3 Tip de ieșiri releu: R1 releu logic configurabil: releu de defect NO/NC durată de viață electrică 100.000 de cicluri; R2 releu logic configurabil: releu de secvență NO durată de viață electrică 1000000 cicluri; R3 releu logic configurabil: releu de secvență NO durată de viață electrică 1000000 cicluri. Funcții de siguranță Oprire cuplu de siguranță (STO): Da. Da Oprire sigură 1 (SS1): Da Viteză limitată sigură (SLS): Da Control frână sigură (SBC/SBT): Da Caracteristici mecanice Nivel de protecție: IP55 IP55
Clasă de protecție: UL tip 1
Lățime: 264 mm
Înălțime: 678 mm
Adâncime: 299 mm
Caracteristici de mediu
Temperatură ambiantă de funcționare: -15...40 °C (fără reducere), 40...50 °C (cu factor de reducere) Altitudine de funcționare: <= 1000 m fără reducere, 1000...4800 m cu reducere de 1% la fiecare 100 m
Poziție de funcționare: verticală +/- 10 grade
Nivel de zgomot: 52 dB
