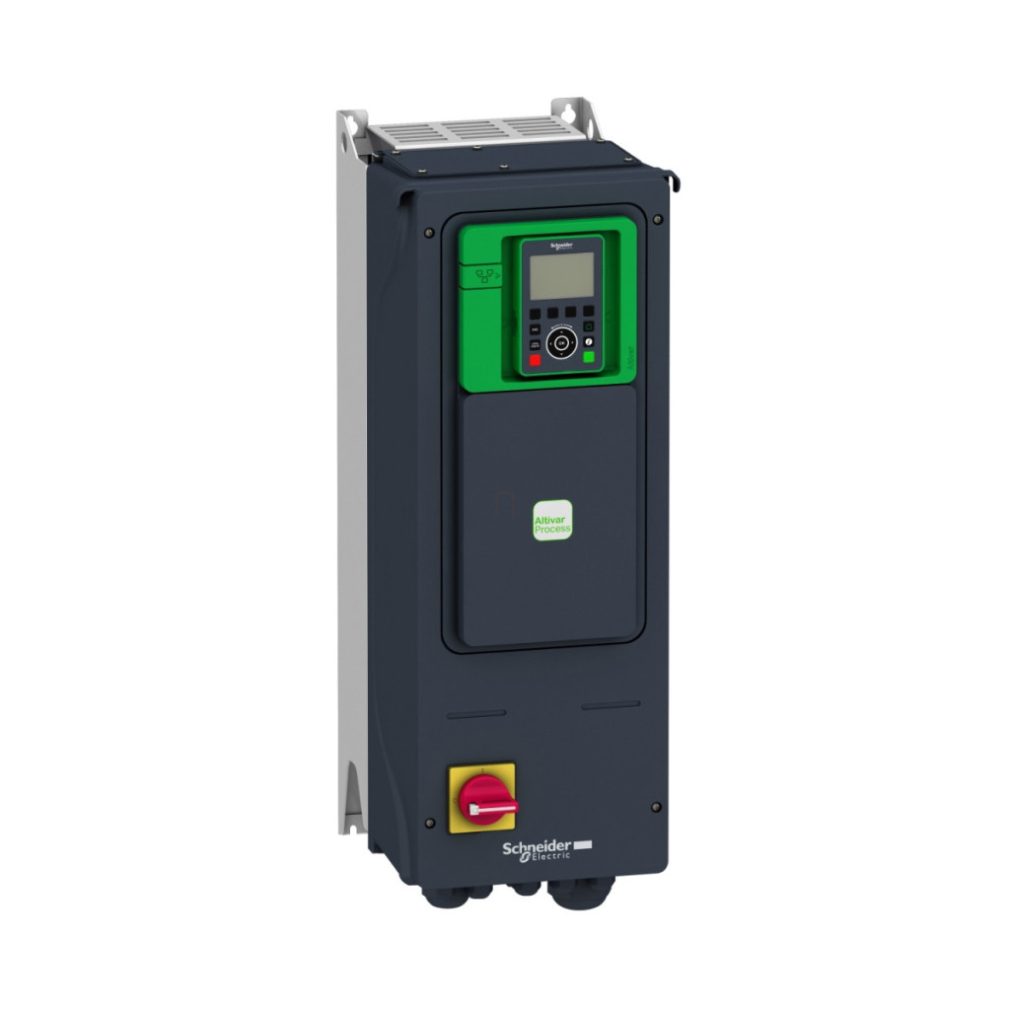

Convertorul de frecvență Schneider Electric Altivar Process ATV950 seria ATV950U75N4E este o alegere excelentă pentru aplicații industriale care necesită un control fiabil și eficient al motorului. Acest dispozitiv de 7,5 kW funcționează pe o rețea trifazată de 400-480 V și a fost optimizat special pentru sarcini de control al proceselor industriale. ATV950U75N4E are o serie de caracteristici remarcabile care îl diferențiază de alte convertoare de frecvență de pe piață. Cu un grad de protecție IP55, carcasa montabilă pe perete oferă o protecție excelentă împotriva prafului și jeturilor de apă, fiind ideală pentru medii în care condițiile meteorologice sau contaminanții din procesul de producție reprezintă o provocare. Întrerupătorul de sarcină și unitatea de frânare încorporate sporesc și mai mult versatilitatea și siguranța utilizării dispozitivului. Acesta oferă un curent de ieșire continuu de 16,5 A în modul normal și de 12,7 A în modul de sarcină mare, la o frecvență de comutare de 4 kHz. Dispozitivul are opțiuni de comunicare extrem de flexibile: suportă protocoalele Modbus TCP, Modbus serial și EtherNet/IP ca standard. Datorită celor trei sloturi de expansiune (A, B, C), poate fi echipat cu module de comunicare suplimentare, inclusiv interfețe Profibus DP V1, PROFINET, DeviceNet, EtherCAT și CANopen. De asemenea, pot fi conectate module de expansiune I/O digitale și analogice și diverse interfețe de codificare (5/12 V digitale, analogice și rezolvare). Flexibilitatea dispozitivului este îmbunătățită și mai mult de filtrul EMC integrat, care ajută la îndeplinirea cerințelor de compatibilitate electromagnetică. ATV950U75N4E poate fi utilizat atât cu motoare sincrone, cât și cu motoare asincrone și are o serie de caracteristici de siguranță, cum ar fi Safe Torque Off (STO), Safe Stop 1 (SS1), Safe Brake Management (SBC/SBT) și Safely Limited Speed (SLS). Echipat cu un controler PID controlabil, dispozitivul permite funcționarea în 4 cadrane și acceptă multiple profiluri de control al motorului, inclusiv controlul optimizat al cuplului și modurile de control al cuplului constant și variabil. Frecvența maximă de ieșire este de 599 Hz, ceea ce asigură o gamă largă de aplicații. Dispozitivul are caracteristici electrice și mecanice remarcabile: are o lățime de 264 mm, o înălțime de 678 mm și o adâncime de 330 mm, cu o greutate netă de 13,7 kg. Este echipat cu numeroase protecții, inclusiv protecție termică pentru motor și convertizor de frecvență, protecție la supracurent, supratensiune și pierdere de fază. Intervalul său de temperatură de funcționare este între -15 °C și 40 °C (fără reducerea puterii), în timp ce poate fi utilizat cu performanțe reduse în medii între 40 °C și 50 °C. Funcționarea la altitudini de până la 1000 m deasupra nivelului mării nu necesită reducere a puterii, în timp ce între 1000 și 4800 m, trebuie luată în considerare o reducere a curentului de 1% la fiecare 100 de metri.
Schneider Electric Altivar Process ATV950 - Date tehnice ATV950U75N4E
Caracteristici principale
Familia de produse: Altivar Process ATV900
Aplicație: Controlul proceselor industriale
Tipul produsului: Convertizor de frecvență
Versiune: Cu unitate de frânare încorporată și întrerupător de sarcină
Utilizare prevăzută: Pentru motoare sincrone și asincrone
Caracteristici electrice
Număr de faze de rețea: 3 faze
Tensiune nominală de alimentare: 380-480 V (-15%...+10%)
Toleranță frecvență rețea: 5%
Curent de ieșire continuu: 16,5 A la 4 kHz în funcționare normală, 12,7 A la 4 kHz în funcționare intensă
Curent de ieșire nominal: 16,5 A Puterea motorului: 7,5 kW în funcționare normală, 5,5 kW în funcționare cu sarcină mare Tensiune maximă de ieșire: 480 V Frecvență maximă de ieșire: 599 Hz
Curent maxim de intrare: 13,8 A
Funcții de protecție
Protecție motor: Protecție termică, Oprire cuplu de siguranță, Protecție împotriva defectării de fază
Protecție acționare: Protecție termică, oprire sigură a cuplului, supraîncălzire, protecție împotriva defectelor la împământare, supratensiune de ieșire, scurtcircuit, defect de fază a motorului, supratensiune a magistralei de curent continuu, supratensiune și subtensiune a tensiunii de alimentare, defect de fază a tensiunii de alimentare, viteză excesivă, Întrerupere circuit de control
Grad de protecție IP: IP55
Grad de protecție UL: UL tip 1
Comunicare și conectori
Protocol port de comunicare: Modbus TCP, Modbus serial, EtherNet/IP
Viteză de transmisie: 10/100 Mbit/s Ethernet IP/Modbus TCP, 4,8-38,4 kbit/s Modbus serial
Conexiune electrică: Control: terminal cu șurub 0,5-1,5 mm², Motor: bornă cu șurub 6-10 mm², Latura rețelei: bornă cu șurub 4-6 mm², Magistrală CC: bornă cu șurub 4-10 mm² Intrări/ieșiri Număr de intrări discrete: 10 Număr de ieșiri discrete: 2 Număr de intrări analogice: 3 Număr de ieșiri analogice: 2 Număr de ieșiri releu: 3 Caracteristici fizice Metodă de montare: Montabil pe perete Lățime: 264 mm Înălțime: 678 mm Adâncime: 330 mm Montare pe perete
Lățime: 264 mm
Înălțime: 678 mm
Adâncime: 330 mm
Poziție de funcționare: Verticală ±10°
Condiții de mediu
Temperatura ambiantă de funcționare: -15...40 °C (fără reducere a puterii), 40...50 °C (cu factor de reducere a puterii)
Temperatură de depozitare: -40...70 °C
Umiditate relativă: 5...95% (fără condens)
Altitudine de funcționare: ≤ 1000 m fără reducere de putere, 1000...4800 m reducere de curent de 1% / 100 m
Nivel de zgomot: 52 dB
Standarde: UL 508C, IEC 61800-3, IEC 61800-5-1, IEC 61000-3-12, IEC 60721-3, IEC 61508, IEC 13849-1
