Unitatea de frânare Schneider Electric VW3A7105 este un accesoriu compatibil cu familia de convertizoare de frecvență Altivar Process ATV900, special concepută pentru a optimiza performanța de frânare în intervalul de tensiune 400/480 V. Această unitate de frânare de 100 kW este soluția perfectă pentru aplicații care necesită cicluri de frânare frecvente sau intensive, în special pentru motoarele de putere mai mare. Unitatea de frânare VW3A7105 a fost optimizată special pentru utilizarea cu convertizoare de frecvență ATV930 care nu au o unitate de frânare încorporată. Modelele compatibile includ versiunile de 110 kW, 130 kW și 160 kW cu o gamă de tensiune de 380...480 V. Produsul este, prin urmare, o alegere ideală pentru mediile industriale în care se utilizează aceste tipuri de convertizoare de frecvență și este necesară o soluție eficientă de frânare. Modelul VW3A7105 are o putere maximă de frânare de 160 kW și o putere continuă de frânare de 100 kW la pragul de pornire și putere continuă. Factorul de încărcare poate fi aplicat în mod flexibil: 320 kW la un factor de încărcare de 0,05, 250 kW la un factor de încărcare de 0,15, 200 kW la un factor de încărcare de 0,5 și 160 kW la un factor de încărcare de 1,0 pot fi obținute la pragul de pornire. Această versatilitate permite adaptarea unității de frânare la aplicații cu cerințe diferite, de la nevoi temporare de frânare de mare putere la cerințe de frânare continuă, de putere mai mică. În ceea ce privește specificațiile tehnice, VW3A7105 are un prag de activare de 780 V CC ±1% și o tensiune maximă a magistralei CC de 850 V. Valoarea minimă a rezistenței care trebuie conectată la unitatea de frânare este de 2,5 ohmi. Unitatea are protecție integrată împotriva temperaturii, care oferă o protecție adecvată împotriva supraîncălzirii prin intermediul unei sonde cu senzor termic. Pierderea de căldură este de numai 400 W, ceea ce indică un consum eficient de energie. În ceea ce privește caracteristicile fizice, unitatea de frânare VW3A7105 măsoară 216 mm în lățime, 658 mm în înălțime și 303 mm în adâncime, cu o greutate netă de 17 kg. Unitatea necesită 166 m³/h de aer de răcire pentru răcire. În ceea ce privește poziția de funcționare, dispozitivul trebuie instalat vertical, cu o abatere maximă de ±10 grade. În ceea ce privește robustețea mecanică, acesta este conform cu clasa de vibrații 3M4 conform IEC 60721-3-3. În ceea ce privește protecția mediului, VW3A7105 are un grad de protecție IP20 și protecție IP21 în partea superioară. Altitudinea de funcționare poate fi de până la 1000 de metri fără nicio reducere a performanței, iar între 1000 și 4000 de metri, este necesară o reducere de 1% a curentului la fiecare 100 de metri. Dispozitivul poate fi utilizat la temperaturi ambientale cuprinse între -10 și +50 °C, iar intervalul de temperatură de depozitare este între -40 și +70 °C.
Schneider Electric Altivar Process ATV960 - VW3A7105 - accesoriu convertizor de frecvență, unitate de control frână pentru convertizor de frecvență ATV900, 2,5 Ohm, 100 kW, IP20, 400 V c.a. Date tehnice
Date principale

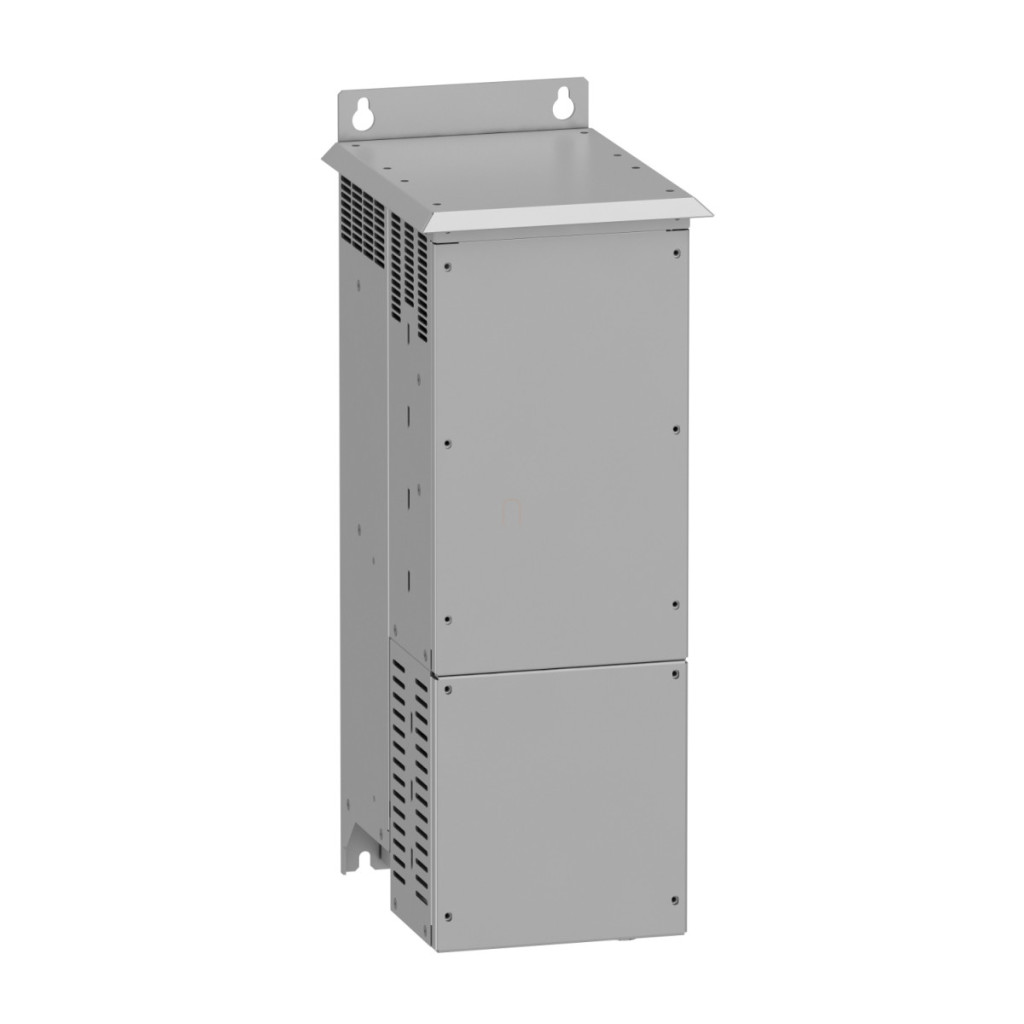

Denumirea produsului: Unitate de control frână VW3A7105
Compatibilitate: Seria Altivar Process ATV900
Compatibilitate produs: Variator de viteză ATV930 fără chopper de frână 110 kW 380...480 V, Variator de viteză ATV930 fără chopper de frânare 130 kW 380...480 V, Variator de viteză ATV930 fără chopper de frânare 160 kW 380...480 V
Pierdere de căldură: 400 W
Valoare minimă a rezistenței: 2,5 Ohm
Tip de protecție: Protecție termică integrată prin sondă senzor termic
Informații suplimentare
Putere maximă de frânare: 160 kW
Putere constantă de frânare: 100 kW (la putere continuă și prag de pornire)
Factor de încărcare: 320 kW la putere continuă și prag de pornire pentru 0,05, 250 kW la putere continuă și prag de pornire pentru 0,15, 0,5 la putere continuă de 200 kW și prag de pornire, 1 la putere continuă de 160 kW și prag de pornire
Prag de activare: 780 V CC +/- 1%
Tensiune maximă bus CC: 850 V
Lățime: 216 mm
Înălțime: 658 mm
Adâncime: 303 mm
Volum aer de răcire: 166 m³/h
Poziție de funcționare: Verticală +/- 10 grade
Robustețe mecanică: Clasa de vibrații 3M4 conform IEC 60721-3-3
Condiții de mediu
Grad de protecție IP: IP20, IP21 (partea superioară) Altitudine de funcționare: <= 1000 m fără reducerea performanței, 1000...4000 m cu reducerea curentului de 1% / 100 m Temperatura ambiantă de funcționare: -10...50 °C
Temperatură ambiantă de depozitare: -40 până la 70 °C
Schema de conectare
Schema recomandată: A1: Convertizor de frecvență, A2: Unitate de frânare, A3: Rezistență de frânare, PA, PB, PC: Magistrală CC, T2, T3: Releu termic
