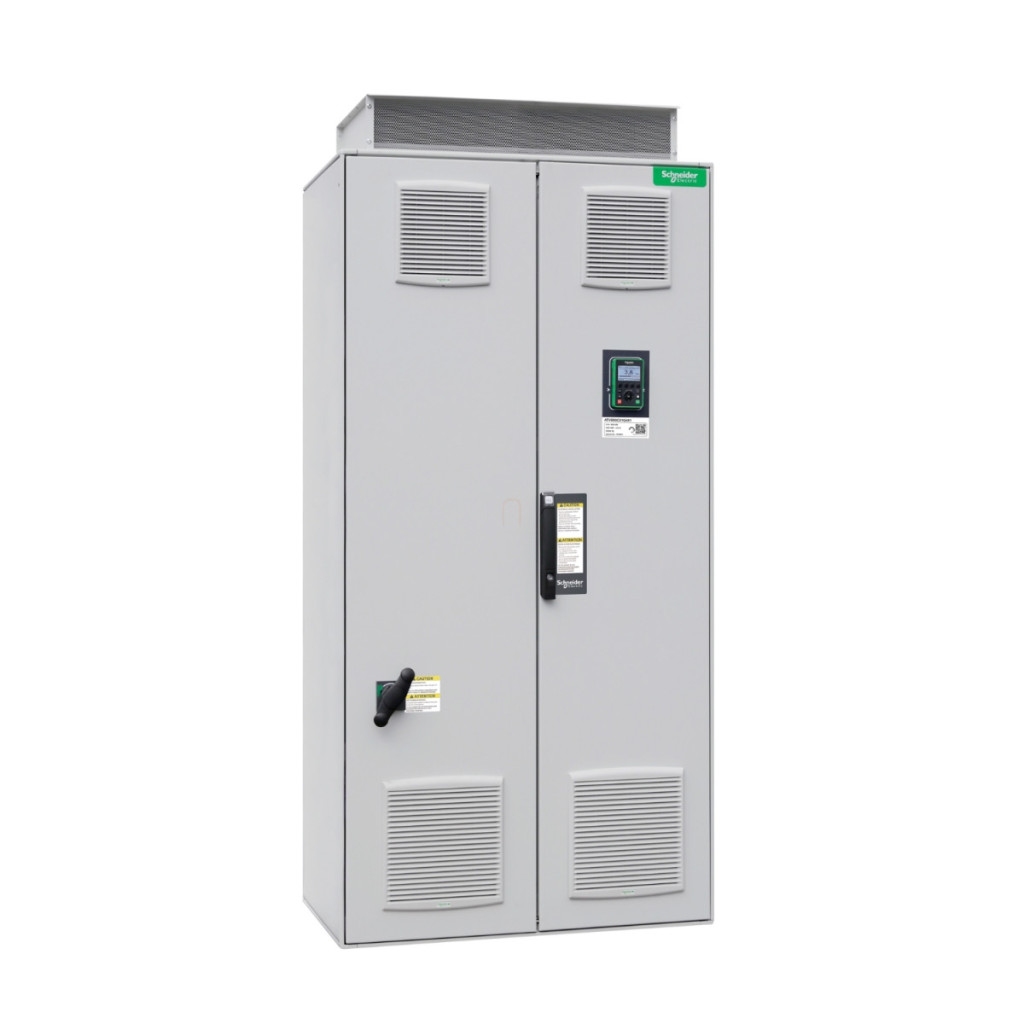

Convertorul de frecvență Schneider Electric ATV980C31Q4X1 din seria Altivar Process ATV900 este o soluție industrială extrem de avansată, potrivită pentru controlul motoarelor asincrone și sincrone. Acest convertizor de frecvență cu sistem regenerativ se remarcă prin eficiența energetică și versatilitatea sa, fiind alegerea ideală pentru aplicații industriale de mare putere. Convertorul de frecvență poate suporta 315 kW în modul normal și 250 kW în modul de funcționare intensă, iar clasa de protecție IP23 oferă o protecție adecvată împotriva prafului și umezelii. Dispozitivul funcționează cu o alimentare trifazată între 380 și 415 V, cu o frecvență de rețea de 50-60 Hz, și poate furniza o frecvență de ieșire de până la 599 Hz, permițând un control extrem de flexibil al vitezei. Dispozitivul are un coeficient de eficiență energetică ridicat de 0,965, ceea ce duce la economii semnificative de energie pe termen lung. Convertizorul de frecvență ATV980C31Q4X1 este disponibil într-un design complet de dulap, care include dulapul Spacial SF, un panou de control grafic pe ușă, convertizor de frecvență, întrerupător principal, bobină de linie, bloc terminal de alimentare principală, bloc terminal motor și bobină de filtrare dv/dt. Interfețele de comunicare încorporate (Modbus serial, EtherNet/IP, Modbus TCP) permit integrarea versatilă în rețea. Carcasa de culoare gri deschis (RAL 7035) are o înălțime de 2150 mm, o lățime de 1000 mm și o adâncime de 664 mm, iar greutatea sa este de 700 kg. Dispozitivul are un sistem sofisticat de protecție atât pentru motor, cât și pentru unitate. Protecția motorului include protecție împotriva supraîncălzirii, oprire sigură a cuplului și pierdere de fază, în timp ce convertizorul este protejat împotriva supraîncălzirii, supracurentului, suprasolicitării, scurtcircuitului, supratensiunii, subtensiunii și altor condiții de funcționare periculoase. Convertorul de frecvență are o funcție STO (oprire sigură a cuplului) cu nivel de siguranță SIL 3. Designul special al dulapului de comandă asigură o răcire adecvată cu răcire prin convecție forțată, cu un debit de aer de 2320 m³/h pentru secțiunea de putere și 280 m³/h pentru secțiunea de comandă. Nivelul de zgomot este de 73 dB, ceea ce este în conformitate cu directiva 86/188/CEE privind agenții fizici (zgomot). Dispozitivul furnizează un curent de ieșire continuu de 590 A în modul normal și 477 A în modul de funcționare intensă, la o frecvență de comutație de 2,5 kHz. Frecvența nominală de comutație este de 2,5 kHz, dar aceasta poate fi reglată între 2 și 8 kHz, ținând cont de factorul de reducere a puterii.
Altivar Process ATV900, Sistem regenerativ ATV980 date tehnice
Caracteristici principale
Categorie de produs: Altivar Process ATV900
Tip de produs: Variator de viteză
Denumire scurtă a dispozitivului: ATV980
Domeniu de aplicare: Motoare asincrone, motoare sincrone
Echipament furnizat: Dulap SF spațial, panou de control grafic în ușă, convertizor de frecvență, întrerupător principal, bobină de șoc de linie, bloc terminal de alimentare principală, Bloc terminal motor, Bobină de filtrare Dv/dt
Culoarea dulapului: Gri deschis (RAL 7035)
Protecție și comunicare
Grad de protecție IP: IP23 conform IEC 61800-5-1
Protocol port de comunicare: Modbus serial, EtherNet/IP, Modbus TCP
Caracteristici electrice
Tip de răcire: Convecție forțată
Frecvența tensiunii de alimentare: 50...60 Hz +/- 5%
Tensiune nominală de alimentare: 380...415 V - 10...6%
Număr de faze de rețea: 3 faze
Tensiune de ieșire: <= tensiune de alimentare
Impuls de curent tranzitoriu admisibil: 1,2 x In timp de 60 de secunde (mod de funcționare normal), 1,5 x In timp de 60 de secunde (mod de funcționare intensivă)
Frecvența de ieșire a convertizorului de frecvență: 0,1...599 Hz
Curent de ieșire continuu: 590 A la 2,5 kHz în mod normal, 477 A la 2,5 kHz în modul de funcționare intensă
Rata de eficiență energetică: 0,965
Date de performanță
Disipare de putere: 13060 W total (mod normal), 9890 W total (mod de cerere ridicată), 1560 W unitate de control (mod normal), 1140 W unitate de control (mod de sarcină mare)
Volum aer de răcire: 2320 m³/h pentru unitatea de alimentare, 280 m³/h pentru unitatea de control
Nivel de zgomot: 73 dB în conformitate cu Directiva 86/188/CEE privind agenții fizici (zgomot)
Puterea motorului: 315 kW în modul normal, 250 kW în modul de funcționare intensă
Isc de linie preconizat: 50 kA pentru până la 100 ms
Protecția și controlul motorului
Rampele de accelerare și decelerare: Liniare, reglabile individual de la 0,01 la 9000 s, S, U sau personalizate
Compensarea alunecării motorului: Reglabilă, Nu este disponibilă pentru motoarele cu magneți permanenți, Poate fi dezactivată, Automată, independentă de sarcină
Frecvența de comutare: 2...8 kHz cu factor de reducere reglabil
Frecvență nominală de comutare: 2,5 kHz
Frânare până la oprire: Cu injecție de curent continuu
Curent și putere
Curent de linie: 491 A la 400 V (funcționare normală), 389 A la 400 V (mod de funcționare intensă)
Putere aparentă: 340 kVA la 400 V (mod normal), 270 kVA la 400 V (mod de funcționare intensă)
Curent tranzitoriu maxim: 708 A timp de 60 de secunde la fiecare 10 minute (mod normal), 716 A timp de 60 de secunde la fiecare 10 minute (mod de funcționare intensă)
Caracteristici fizice
Secțiune transversală recomandată a cablului motorului: 2 x (3 x 185 mm²) sau 3 x (3 x 120 mm²) în mod normal și mod de funcționare intensă
Înălțime: 2150 mm
Adâncime: 664 mm
Lățime: 1000 mm
Greutate netă: 700 kg
Condiții de mediu
Rezistență de izolație: > 1 MOhm 500 V CC timp de 1 minut în raport cu împământarea
Grad de contaminare: 2 conform IEC 61800-5-1
Umiditate relativă: 5...95% fără condensare conform IEC 60068-2-3
Temperatură de funcționare: -10...0 °C fără reducere a puterii (cu încălzire opțională a carcasei), 0...40 °C fără reducere a puterii, 40...50 °C cu factor de reducere a puterii
Temperatură de depozitare: -25...70 °C
