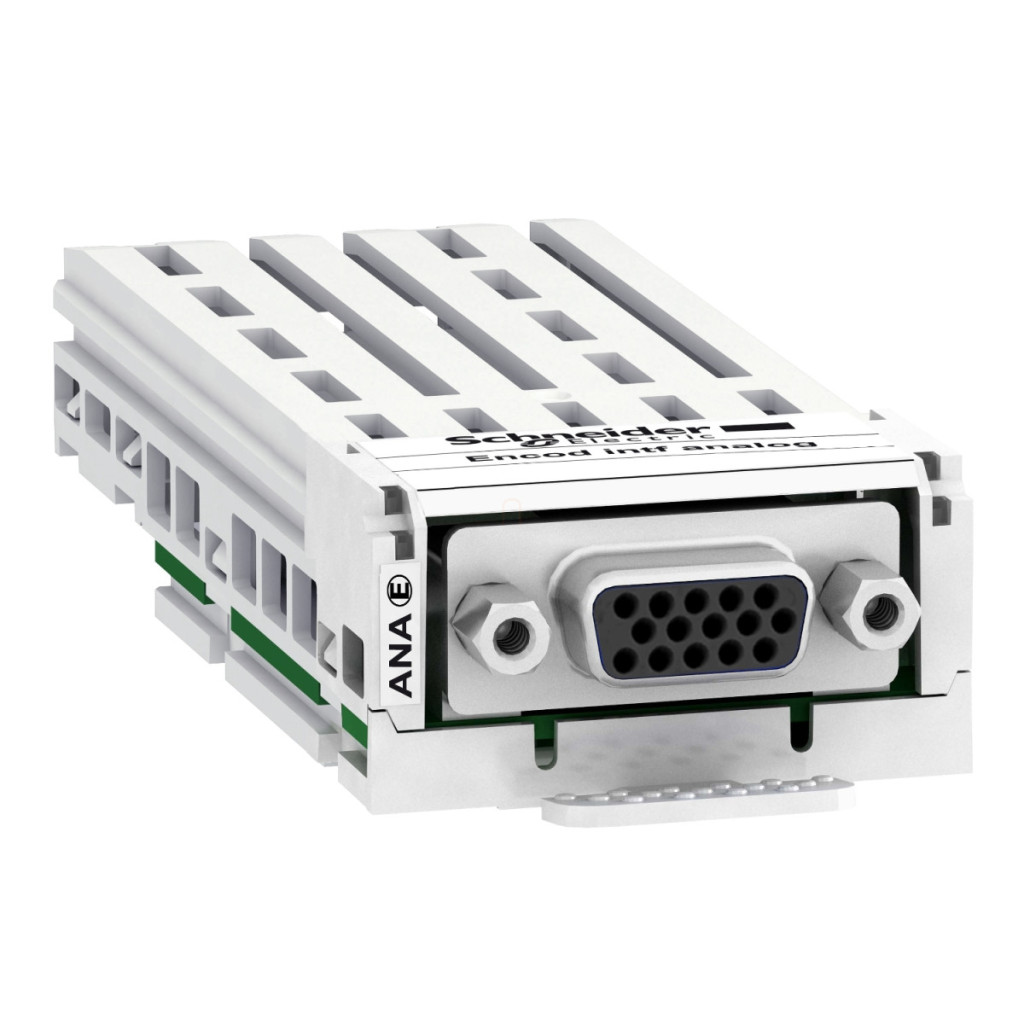

Modulul de interfață pentru encoder analogic Schneider Electric VW3A3422 este un accesoriu extrem de versatil și fiabil, conceput special pentru familia de convertoare de frecvență Altivar. Acest modul de precizie este alegerea perfectă pentru oricine dorește să obțină o poziționare precisă și un control al vitezei în sistemele de automatizare industrială, în special în aplicațiile în care controlul precis al mișcării este esențial. Modulul de interfață VW3A3422 este complet compatibil cu convertoarele de frecvență Altivar Machine ATV340, Altivar Process ATV900 și Altivar Process Modular. O caracteristică remarcabilă a modulului este că poate fi conectat la diferite tipuri de codificatoare, inclusiv codificatoare SinCos Hiperface și 1 Vpp. Această flexibilitate permite utilizatorilor să selecteze tipul de codificator cel mai potrivit pentru aplicația lor, asigurând performanțe și precizie optime ale sistemului. Modulul funcționează într-un interval flexibil de tensiune de alimentare, suportând 5 V CC (limite de tensiune 4,75...5,25 V), 12 V CC (limite de tensiune 11,4...12,6 V) sau 24 V CC (limite de tensiune 22,8...25,2 V), oferind o adaptabilitate excepțională într-o varietate de medii industriale. Din punct de vedere tehnic, modulul VW3A3422 are specificații remarcabile. Consumul maxim de curent este de 0,25 A la 5 V CC, 0,1 A la 12 V CC și 0,05 A la 24 V CC. Modulul are protecție încorporată împotriva suprasarcinilor și scurtcircuitelor, asigurând o funcționare fiabilă pe termen lung, chiar și în medii industriale dure. Lungimea maximă a cablului între dispozitive poate fi de până la 100 de metri, oferind opțiuni flexibile de instalare în sisteme de diferite dimensiuni. Modulul suportă o frecvență maximă de funcționare de 100 kHz, suficientă pentru majoritatea aplicațiilor industriale. Semnalele de intrare includ Data+, Data-, Sin, RefSin, Cos, RefCos, Temp+, Temp-, în timp ce semnalele de ieșire includ Data+ și Data-. Conectarea se face printr-un conector SUB-D cu 15 pini de densitate mare, care este un standard industrial și permite o instalare ușoară.
Schneider Electric Altivar Process - VW3A3422 - accesoriu pentru convertizor de frecvență, modul de interfață, codificator analogic, date tehnice pentru convertizoare de frecvență ATV340 - 900
Informații generale
Familia de produse: Altivar
Tipul produsului sau al componentei: Modul de interfață codificator analogic
Compatibilitate: Altivar Machine ATV340, Altivar Process ATV900, Altivar Process Modular
Caracteristici codificator
Tipuri de codificatoare acceptate: SinCos Hiperface, 1 Vpp
Frecvență maximă de funcționare: 100 kHz
Semnalele de intrare: Data+, Data-, Sin, RefSin, Cos, RefCos, Temp+, Temp-
Semnalele de ieșire: Data+, Data-
Caracteristici electrice
Tensiune nominală de alimentare: 5 V CC (limite de tensiune: 4,75...5,25 V), 12 V CC (limite de tensiune: 11,4...12,6 V), 24 V CC (limite de tensiune: 22,8...25,2 V)
Consum maxim de curent: 0,25 A la 5 V CC, 0,1 A la 12 V CC, 0,05 A la 24 V CC
Tip de protecție: Protecție la suprasarcină, protecție la scurtcircuit
Date de instalare
Lungimea maximă a cablului între dispozitive: 100 m
Tip conector: 1 conector SUB-D 15 de mare densitate, tip mamă
Greutate netă: 0,15 kg
