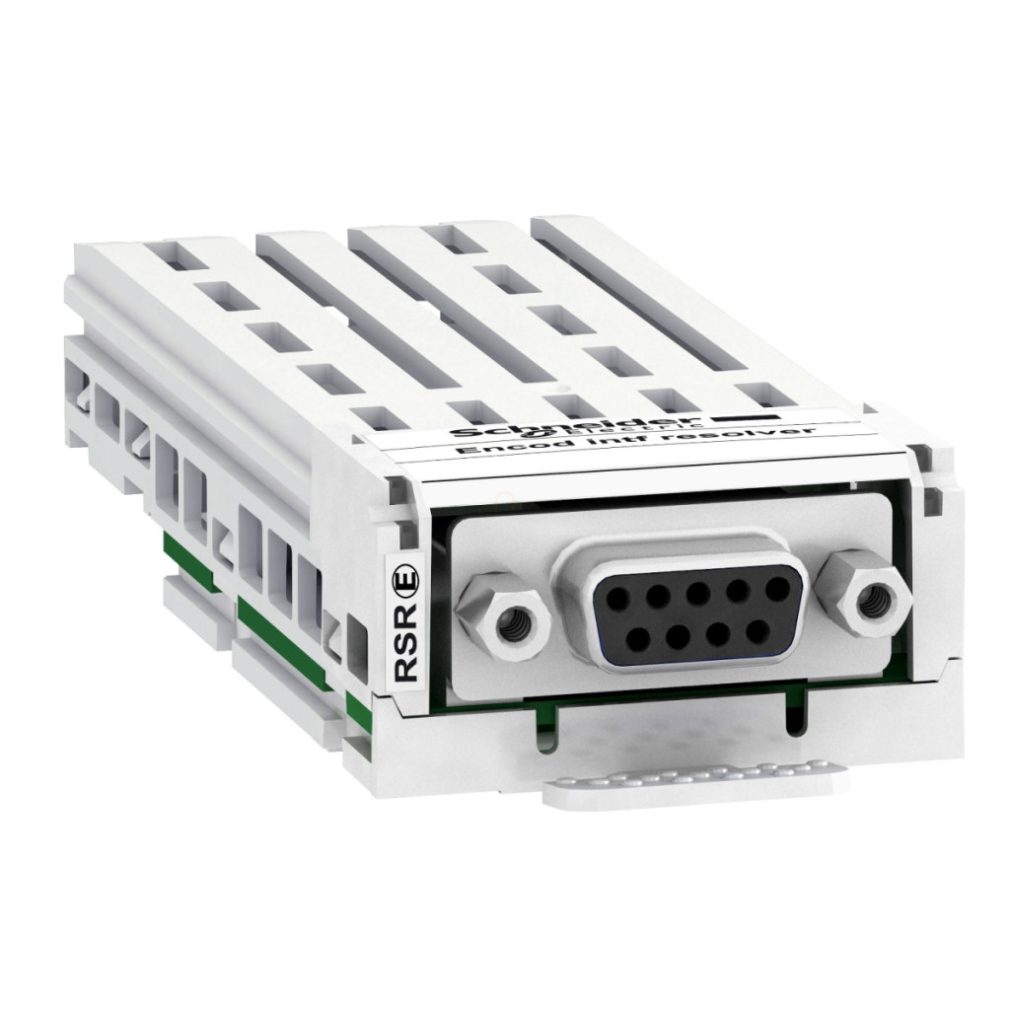

Modulul de interfață resolver Schneider Electric VW3A3423 este un dispozitiv profesional de înaltă calitate, conceput special pentru familia de convertoare de frecvență Altivar. Acest modul suplimentar inteligent permite conectarea simplă și fiabilă a codificatoarelor rotative de tip resolver la Altivar Process ATV900, Altivar Process Modular și Altivar Machine ATV340, extinzând semnificativ capacitățile acestora de poziționare și control al vitezei. Modulul de interfață VW3A3423 are o interfață cu conector SUB-D9 mamă, care asigură compatibilitatea cu majoritatea encoderelor rezolvere industriale. Modulul are un consum maxim de energie de numai 0,05 A, permițând o funcționare extrem de eficientă din punct de vedere energetic. Datorită protecției integrate împotriva suprasarcinii și scurtcircuitului, dispozitivele conectate pot fi operate cu siguranță maximă. Lungimea maximă a cablului între resolver și convertorul de frecvență poate fi de până la 100 de metri, ceea ce oferă o mare flexibilitate la instalarea în medii industriale, permițând amplasarea optimă a motoarelor și a echipamentelor de control. Din punct de vedere tehnic, modulul VW3A3423 funcționează la o frecvență maximă de 12 kHz și acceptă mai multe rapoarte de transmisie: 3/10, 1/2, 3/4 și 1. Semnalele de intrare includ Sin+, Sin-, Cos+, Cos-, Temp+ și Temp-, în timp ce pe partea de ieșire, semnalele Ref+ și Ref- sunt transmise convertorului de frecvență. Această versatilitate permite compatibilitatea cu diferite tipuri de rezolvatoare și controlul precis al poziției. Modulul are un design compact și cântărește doar 0,15 kg net, fiind ușor de instalat în orice dulap de control industrial sau sistem de automatizare.
Schneider Electric Altivar Process - VW3A3423 - accesoriu convertor de frecvență, modul de interfață, rezolvare, ATV340 - date tehnice convertizoare de frecvență 900
Caracteristici principale
Categorie produs: Altivar
Tip produs: Modul de interfață encoder
Compatibilitate: Altivar Process ATV900, Altivar Process Modular, Altivar Machine ATV340
Tip encoder: Resolver
Specificații tehnice
Curent maxim de alimentare: 0,05 A
Tip protecție: Protecție la suprasarcină, protecție la scurtcircuit
Lungime maximă a cablului între dispozitive: 100 m
Frecvență maximă de funcționare: 12 kHz
Semnalele de intrare: Sin+, Sin-, Cos+, Cos-, Temp+, Temp-
Semnalele de ieșire: Ref+, Ref-
Raport: 3/10, 1/2, 3/4, 1
Tip conector: 1 SUB-D 9 mamă
Greutate netă: 0,15 kg
