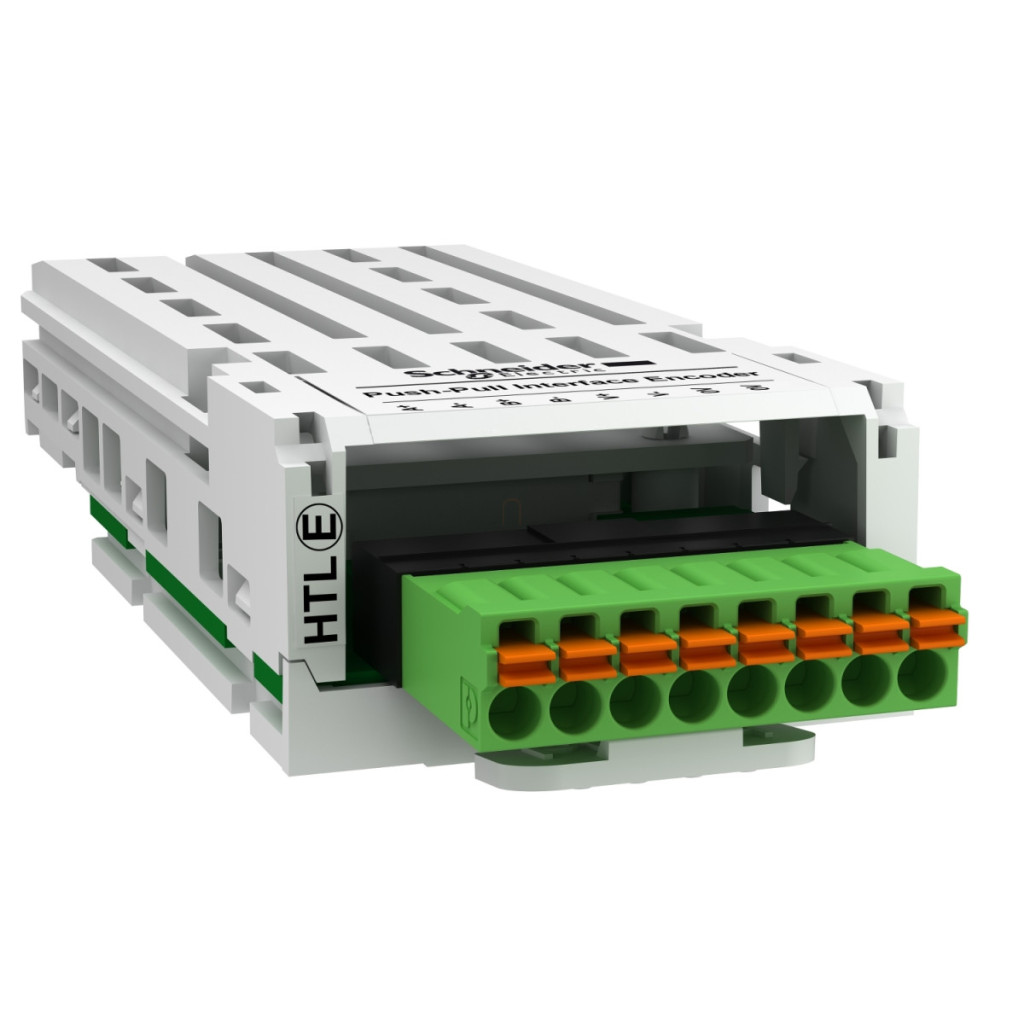

Modulul de interfață pentru encoder Schneider Electric Altivar Process VW3A3424 este un accesoriu de înaltă calitate conceput pentru conectarea encoderelor cu prag logic ridicat (HTL) la familiile de convertoare de frecvență Altivar Process ATV900, Altivar Process Modular și Altivar Machine ATV340. Modulul de interfață permite controlul precis al vitezei în aplicații industriale în care poziționarea precisă și controlul vitezei sunt cerințe esențiale. Modulul de interfață encoder VW3A3424 poate fi utilizat cu o tensiune de alimentare de 12 V, 15 V sau 24 V CC, ceea ce îl face flexibil pentru integrarea în sistemele existente. Consumul maxim de curent al modulului variază în funcție de tensiunea de alimentare: 0,2 A pentru 12 V CC, 0,175 A pentru 15 V CC și doar 0,1 A pentru 24 V CC. Protecția încorporată împotriva scurtcircuitelor și suprasarcinii asigură o funcționare fiabilă chiar și în medii industriale. Distanța dintre dispozitiv și echipamentul conectat poate fi de până la 500 de metri, ceea ce îl face o soluție ideală pentru linii de producție mari și instalații industriale în care distanța dintre convertorul de frecvență și motor poate fi semnificativă. Frecvența maximă de funcționare este de 300 kHz, ceea ce îndeplinește cerințele majorității aplicațiilor industriale. Modulul de interfață codificator VW3A3424 oferă o procesare extrem de versatilă a semnalului de intrare. Acesta acceptă semnale diferențiale push-pull A/A/B/B, semnale push-pull cu o singură linie AB și A, precum și semnale diferențiale cu colector deschis A/A/B/B, semnale de tip PNP și NPN AB sau A. Această compatibilitate largă îi permite să funcționeze cu aproape orice codificator HTL. Modulul este ușor de conectat folosind un singur conector cu arc detașabil, asigurând o punere în funcțiune rapidă și fiabilă. Modulul de interfață pentru encoder Schneider Electric Altivar Process VW3A3424 este alegerea ideală pentru aplicații care necesită poziționare de precizie, cum ar fi mașini de ambalat, sisteme de manipulare a materialelor, echipamente de ridicare sau mașini-unelte. Modulul are un design compact și o greutate netă de numai 0,15 kg, ceea ce îl face ușor de instalat în dulapurile de comandă sau mașinile existente, fără a adăuga greutate sau spațiu semnificativ. Modulul de interfață encoder Schneider Electric Altivar Process VW3A3424 este complementul ideal pentru familia de convertoare de frecvență Altivar, permițând un control mai precis al mișcării și optimizarea proceselor. Modulul poate fi utilizat pentru a îmbunătăți performanța dinamică a motorului, în special sub sarcini variabile, și pentru a crește precizia și repetabilitatea sarcinilor de poziționare. Instalarea modulului de interfață extinde semnificativ capacitățile convertizoarelor de frecvență, permițându-le să îndeplinească cerințele chiar și ale celor mai exigente aplicații industriale. Modulul de interfață encoder VW3A3424 este recomandat în special pentru utilizarea în domenii în care controlul precis al vitezei motorului este esențial pentru calitatea și eficiența producției.
Schneider Electric Altivar Process - VW3A3424 - accesoriu pentru convertizor de frecvență, modul de interfață, codificator HtL, date tehnice pentru convertizorul de frecvență ATV900
Caracteristici principale
Familia de produse: Altivar
Tipul produsului sau al componentei: Modul de interfață codificator
Compatibilitate: Altivar Process ATV900, Altivar Process Modular, Altivar Machine ATV340
Tipul codificatorului: Logică cu prag ridicat (HTL)
Tensiune nominală de alimentare: 12 V c.c., 15 V c.c., 24 V c.c. Informații suplimentare Curent maxim de alimentare: 0,2 A pentru 12 V c.c., 0,175 A pentru 15 V c.c., 0,1 A pentru 24 V c.c. Tip de protecție: Protecție la scurtcircuit, protecție la suprasarcină
Distanța maximă a cablului între dispozitive: 500 m
Frecvența maximă de funcționare: 300 kHz
Tipuri de semnale de intrare
Diferențial push-pull: A/A/B/B
Push-pull single-ended: AB
Push-pull single-ended: A
Diferențial colector deschis: A/A/B/B
Colector deschis PNP: AB
Colector deschis NPN: AB
Colector deschis PNP: A
Colector deschis NPN: A
Caracteristici fizice
Tip conector: 1 conector cu arc detașabil
Greutate netă: 0,15 kg
