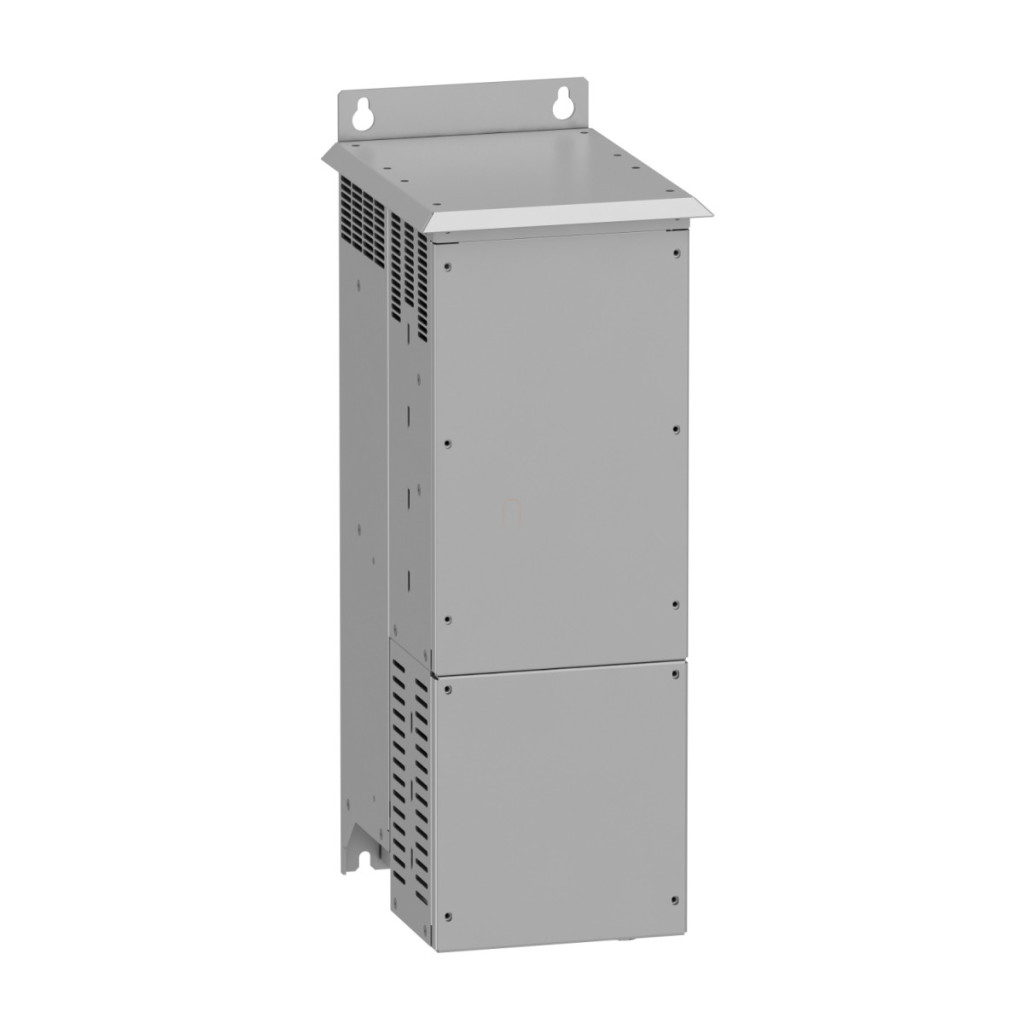

Schneider Electric VW3A7106 este o unitate de frânare de 60 kW dezvoltată special pentru familia de convertoare de frecvență Altivar Process ATV900. Această versiune de 200/240 V este soluția perfectă pentru aplicații în care energia generată în timpul frânării motorului trebuie disipată în siguranță și convertită în căldură. Este recomandată în special pentru convertoarele de frecvență ATV930 de 55 kW și 75 kW, 200-240 V, fără unitate de frânare. Unitatea de frânare VW3A7106 are parametri tehnici remarcabili: puterea de frânare continuă de 60 kW și puterea maximă de frânare de 80 kW asigură o capacitate de frânare puternică. Unitatea funcționează cu un prag de activare de 395 V c.c. +/- 1% și poate suporta tensiuni de magistrală c.c. de până la 450 V. Siguranța este asigurată de un sistem integrat de protecție termică echipat cu o sondă senzor termic. Rezistența minimă atribuibilă este de 1,4 Ohm, ceea ce asigură o disipare adecvată a energiei în timpul frânării. Factorul de încărcare permite o aplicare extrem de flexibilă: 0,05 (150 kW), 0,15 (120 kW), 0,5 (95 kW) și 1 (75 kW), toate la putere constantă și la pragul de activare. Această varietate permite adaptarea unității de frânare la aplicații de diferite dimensiuni și sarcini. VW3A7106 are o putere termică de 400 W, care trebuie luată în considerare la proiectarea mediului de instalare. În ceea ce privește parametrii fizici, unitatea de frânare Schneider Electric VW3A7106 are o lățime de 216 mm, o înălțime de 658 mm și o adâncime de 303 mm, cu o greutate netă de 15,5 kg. Un flux de aer de răcire de 166 m³/h asigură o răcire adecvată. Dispozitivul are protecție IP20, cu protecție IP21 în partea superioară, oferind o protecție adecvată împotriva influențelor mediului. Poziția sa de funcționare este verticală, cu o abatere de +/- 10 grade. Robustețea sa mecanică este conformă cu clasa de vibrații 3M4 conform IEC 60721-3-3, asigurând o funcționare stabilă chiar și în medii cu vibrații. Unitatea de frânare poate fi utilizată la temperaturi ambientale cuprinse între -10 °C și 50 °C, iar intervalul de temperatură de depozitare este cuprins între -40 °C și 70 °C. În ceea ce privește altitudinea, poate fi utilizată până la 1000 de metri fără nicio reducere a performanței, iar între 1000 și 4000 de metri poate fi utilizată cu o reducere a curentului de 1% la fiecare 100 de metri. Unitatea de frânare Schneider Electric VW3A7106 este alegerea ideală pentru aplicații industriale care necesită frânare frecventă sau intensivă, cum ar fi mașini de ridicat, centrifuge, echipamente cu inerție ridicată sau sisteme care necesită oprire rapidă.
Schneider Electric Altivar Process - VW3A7106 - accesoriu pentru convertizor de frecvență, unitate de control al frânei pentru convertizorul de frecvență ATV900, 1,4 Ohm, 60 kW, IP20, 230 V c.a. date tehnice
Caracteristici principale
Compatibilitate: Altivar Process ATV900
Compatibilitate produs: tip ATV930, fără unitate de frânare, putere 55 kW și 75 kW, 200...Convertoare de frecvență 240 V
Pierdere de căldură: 400 W
Rezistență minimă combinabilă: 1,4 Ohm
Tip de protecție: Protecție termică integrată cu sondă senzor termic
Date suplimentare
Putere maximă de frânare: 80 kW
Putere continuă de frânare: 60 kW (la putere continuă și prag de activare)
Factor de încărcare: 0,05 la 150 kW, 0,15 la 120 kW, 0,5 la 95 kW, 1 la 75 kW (toate la putere constantă și prag de activare)
Prag de activare: 395 V CC +/- 1 %
Tensiune maximă bus CC: 450 V
Dimensiuni
Lățime: 216 mm
Înălțime: 658 mm
Adâncime: 303 mm
Greutate netă: 15,5 kg
Volum aer de răcire: 166 m3/h
Poziție de funcționare: Verticală +/- 10 grade
Robustețe mecanică:Clasa de vibrații 3M4 conform IEC 60721-3-3
Mediu
Grad de protecție IP: IP20, IP21 (în partea superioară) Altitudine de funcționare: <= 1000 m fără reducerea performanței, 1000...4000 m cu o reducere a curentului de 1% la fiecare 100 de metri Temperatura ambiantă de funcționare: -10...50 °C
Temperatură ambiantă de depozitare: -40...70 °C
